6. Montage

Mittels der mitgelieferten Konsole kann der Sensor direkt an eine Pumpe
oder an eine Wand montiert werden.

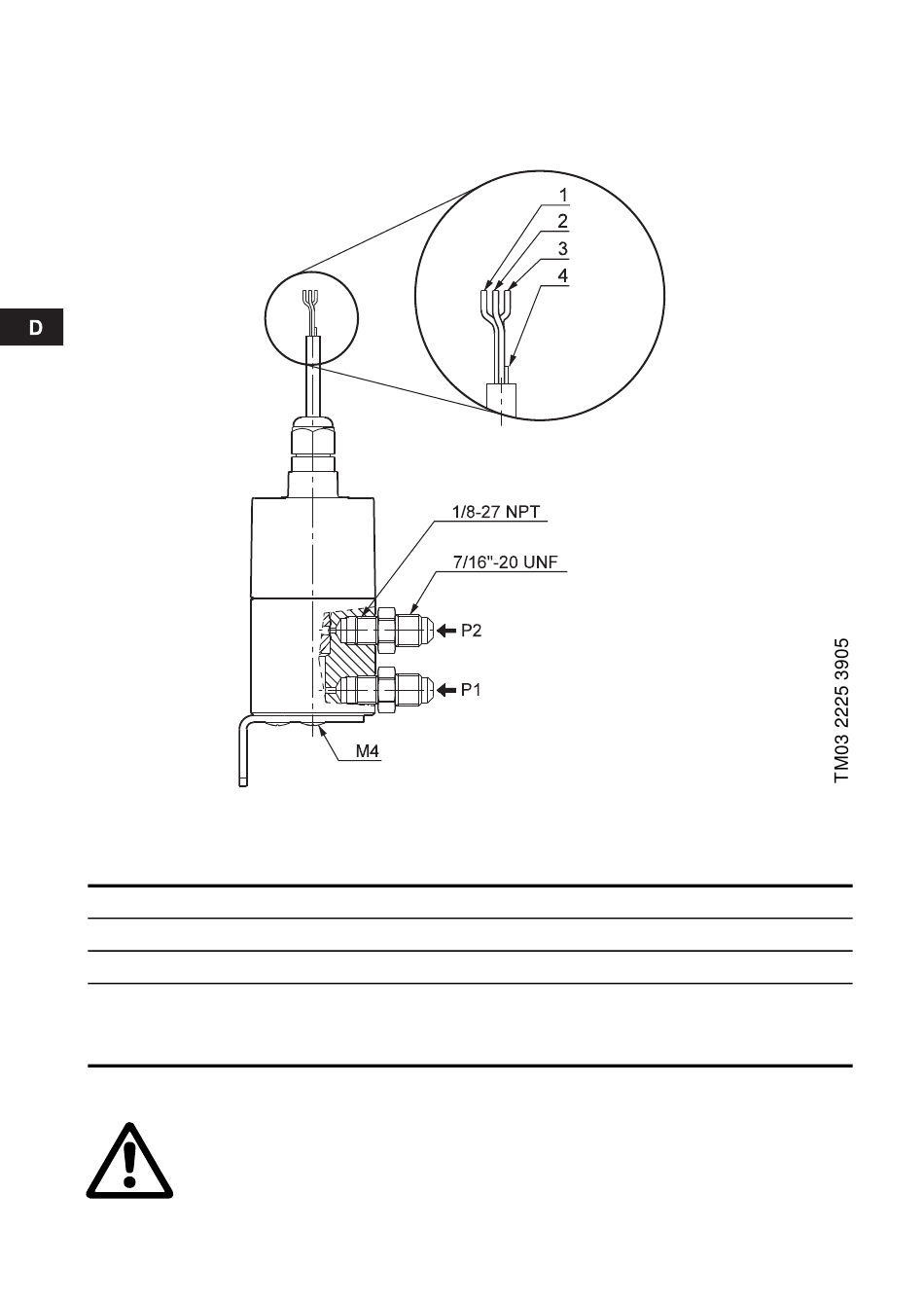

Abb. 3 Anschlüsse des Grundfos DPI Sensors
Das Anschlusskabel des Grundfos DPI Sensors ist 4-adrig:
1 12 - 30 V Spannungsversorgung
2 GND (Erdungsleitung)
3 Signalleitung
Testleitung (kann während der Montage
4 abgeschnitten werden). Diese Leitung darf nicht an
elektrische Spannung angeschlossen werden.
Der DPI Sensor muss über Schutzkleinspannung (PELV)
(EN 60335-1) mit Spannung versorgt werden. Die Masse
(GND) an die Schutzerdung anschließen. Darüber hinaus
auch die Konsole und/oder ein bzw. beide Kapillarrohr(e) mit
der Erde verbinden.
20
braun
gelb
grün
weiß
