6.2 Anschließen eines Verstärkers
Ist das Kabel länger als 30 m, ist zur Gewährleistung eines korrekten Signal-
werts ein Verstärker zu verwenden.

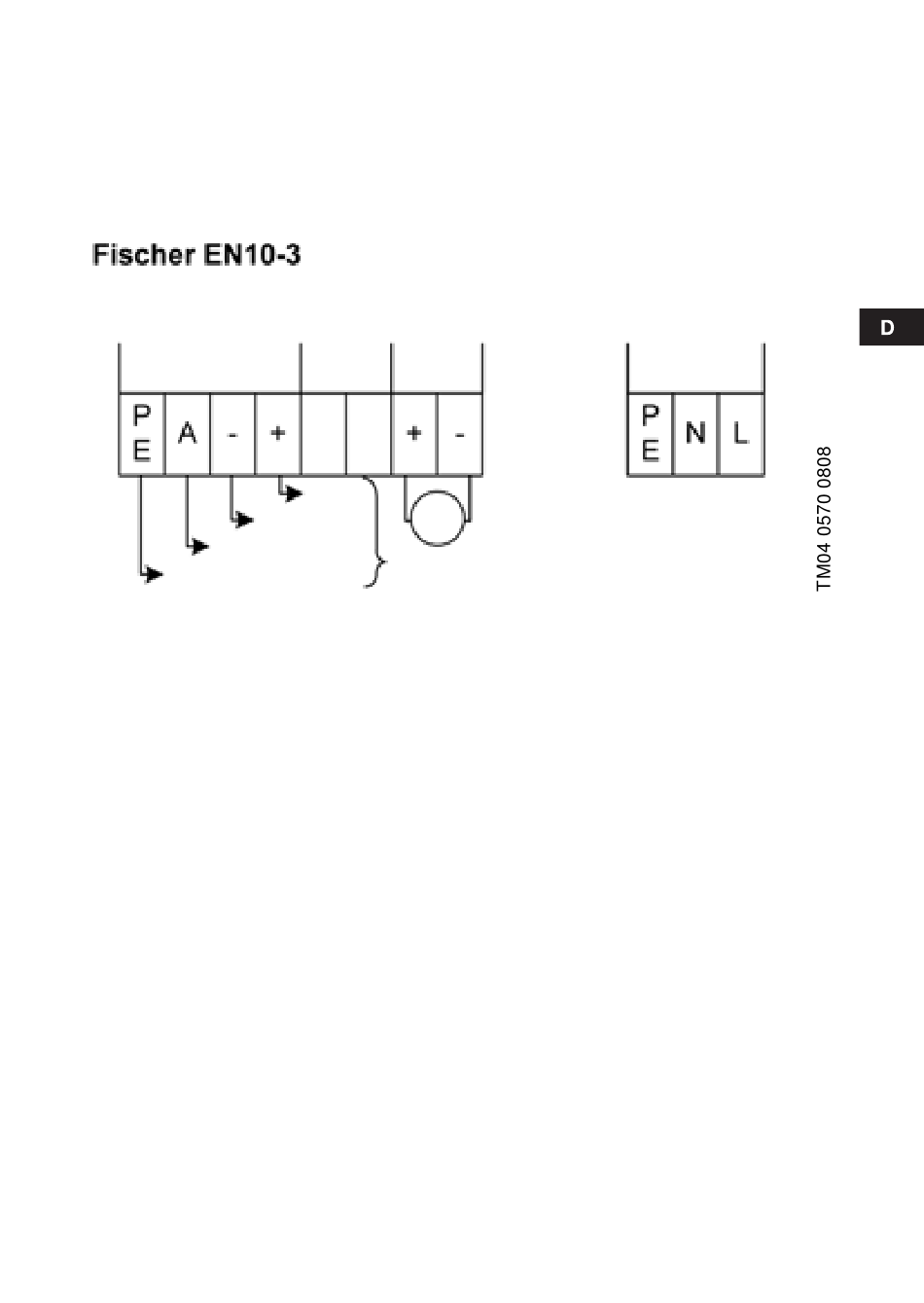

Der Verstärker ist entsprechend des nachfolgenden Schaltplans
anzuschließen:
Sensorein-
gang
grün
Schirm
Abb. 5 Schaltplan für Verstärkeranschluss
Aus-
gang
braun
mA
gelb
DPI-Sensorkabel
230 VAC
Kabel zum Steuergerät
