Collegamenti

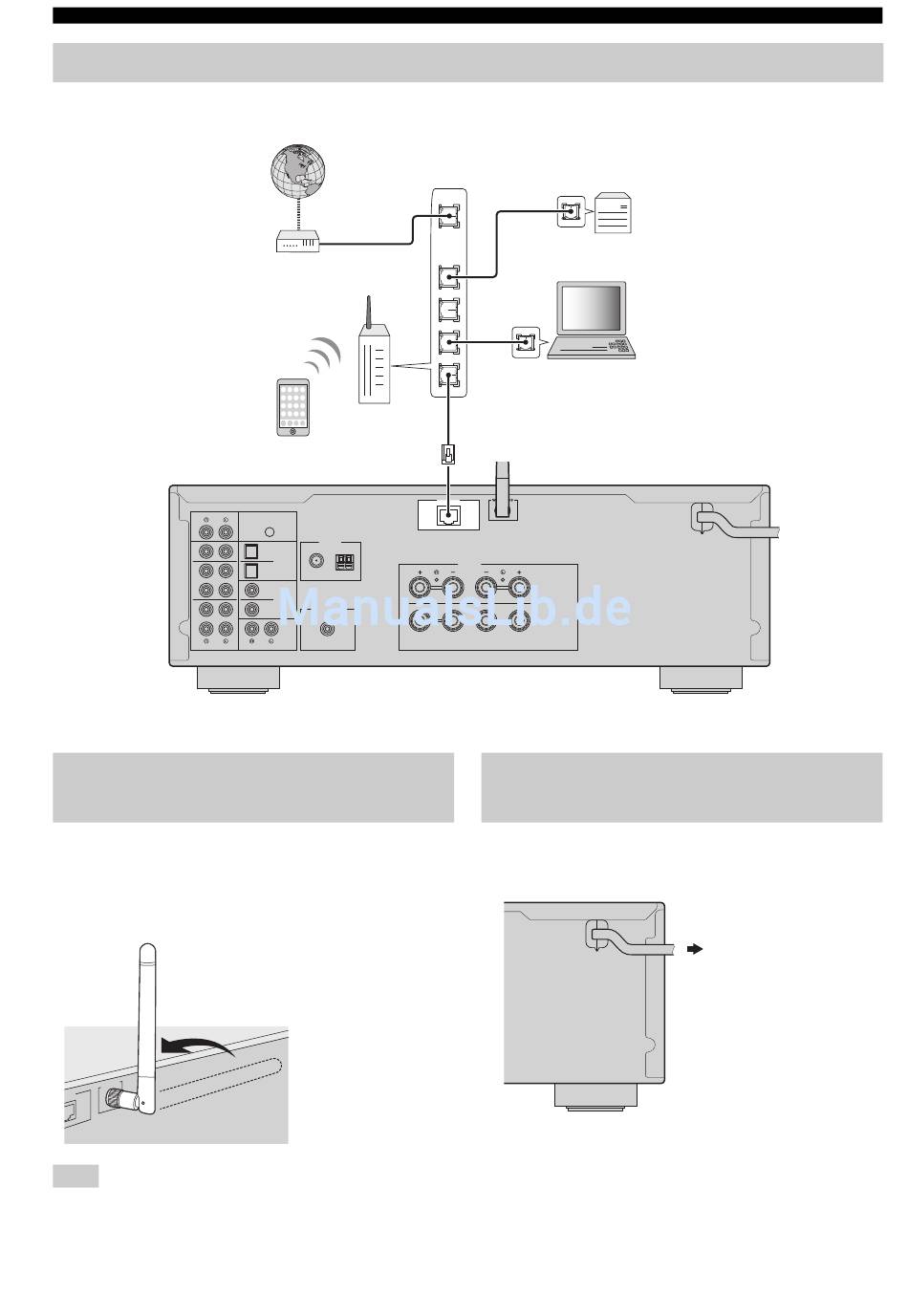

Collegamento del cavo di rete

Collegare l'unità al router con un cavo schermato di rete STP disponibile in commercio (CAT-5 o cavo diritto superiore).
Internet
PHONO
IN
1
IN
2
OUT
IN
3
OUT
LINE
Preparazione di un'antenna
wireless
Se si collega l'unità senza fili, alzare l'antenna wireless.
Per informazioni su come collegare l'unità ad una rete
wireless, fare riferimento a "Collegamento a una rete"
(p. 15).
L E S S
W IR E
K
W O R
Nota
Non esercitare una forza eccessiva sull'antenna wireless. Questo
potrebbe danneggiarla.
14
It
Modem
Router
Dispositivo mobile
(per es. iPhone)
SIGNAL
GND
ANTENNA
FM AM
1
OPTICAL
2
75Ω
1
COAXIAL
SUBWOOFER
2
PRE OUT
CD
Questa unità (retro)
Network Attached Storage
(NAS)
WAN
LAN
PC
Cavo di rete
NETWORK
SPEAKERS
A
B
Collegamento del cavo di
alimentazione
Una volta completati i collegamenti, inserire il cavo di
alimentazione.
A una presa di
corrente
