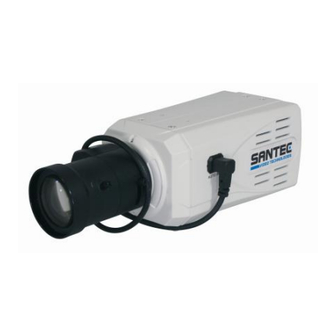

Santec VCHD-1622 Bedienungsanleitung

Hd-cctv kameras; vchd series
Vorschau ausblenden Andere Handbücher für VCHD-1622:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
(Objektiv nicht im Lieferumfang enthalten/
Lens not included in delivery)
VCHD-2622
BEDIENUNGSANLEITUNG
VCHD-1622
VCHD-4322IR
VCHD-2792IR
USER MANUAL
HD-CCTV Kameras
HD-CCTV cameras
Modelle / Models:
VCHD-1622
VCHD-2622
VCHD-4322IR
VCHD-2792IR
Version 1.1sfi/0612/dt-engl/A6

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Santec VCHD-1622

Inhaltszusammenfassung für Santec VCHD-1622

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL HD-CCTV Kameras HD-CCTV cameras Modelle / Models: VCHD-1622 VCHD-2622 VCHD-4322IR VCHD-2792IR VCHD-1622 (Objektiv nicht im Lieferumfang enthalten/ Lens not included in delivery) VCHD-2622 VCHD-4322IR VCHD-2792IR Version 1.1sfi/0612/dt-engl/A6...
  • Seite 2 SANTEC BW AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
  • Seite 3 Errors excepted. Specifications are subject to change without notice for quality improvement. SANTEC is a registered trademark of SANTEC BW AG. All other companies or products mentioned in this publication are trademarks, registered trademarks or brands of the respective company.

  • Seite 4: Inhaltsverzeichnis

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Über dieses Handbuch 1. Lieferumfang 2. Installation 2.1 Kamerabefestigung 2.2 Stromversorgung 2.3 Öffnen des Kameragehäuses 3. Einstellungen 3.1 VCHD-1622 3.2 VCHD-2792IR 3.3 VCHD-2622 und VCHD-4322IR 4.

  • Seite 5: Allgemeine Vorsichtsmaßnahmen

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN.

  • Seite 6: Allgemeine Sicherheitshinweise

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch.

  • Seite 7: Über Dieses Handbuch

    Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie das Gerät bei Ihrer örtlichen kommunalen Sammelstelle. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera VCHD-1622, VCHD-2622, VCHD-4322IR sowie VCHD-2792IR. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind.

  • Seite 8: Lieferumfang

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 1. Lieferumfang 1x Kamera (VCHD-1622, VCHD-2622, VCHD-4322IR bzw. VCHD-2792IR) 1x Kabeladapter BNC-Buchse/Sockelstecker 1x Sonnendach (nur bei VCHD-2792IR) 1x Aufputzadapter und Verschlussschraube (nur bei VCHD-4322IR) 1x Spannungskabel mit offenem Ende 1x Inbusschlüssel (nur bei VCHD-2792IR und VCHD-4322IR)

  • Seite 9: Einstellungen

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 3. Einstellungen Die Kameras verfügen über einen zusätzlichen Videoanschluss (PAL). Sie können ihn über den mitgelieferten Adapter z.B. für den Monitoranschluss bei der Installation verwenden. Hinweis: Hier wird nur ein PAL-Signal ausgegeben.

  • Seite 10: Die Kamera Im Überblick

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 4. Die Kamera im Überblick 4.1 VCHD-1622 Seitenansicht mit angeschlossenem Objektiv: Hinweis: Diese Kamera wird ohne Objektiv geliefert (auf nebenstehender Abbildung ist nur ein beispielhaftes Objektiv angeschlossen). Auf der SANTEC Webseite www.santec-video.com...

  • Seite 11: Vchd-2622

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 4.2 VCHD-2622 Objektiv: Um den richtigen Blickwinkel zu erreichen, drehen Sie am Zoomeinstellring so lange, bis Sie aus dem Weitwinkelbereich in den Telebereich kommen oder umgekehrt. Danach regeln Sie mit dem zweiten Regler den Schärfebereich.
  • Seite 12 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Bild 5: (Alle Maßangaben in mm) Bild 6: Löcher für Befesti- gungsschrauben Bild 6: Anschlüsse HD-CCTV Video-Ausgang Betriebsspannungsanschluss: Mitte + / Außenring – bei 12 V DC (bzw. bei...

  • Seite 13: Vchd-4322Ir

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 4.3 VCHD-4322IR Hinweis: Bitte achten Sie bei der Montage darauf, dass die kleinen Löcher seitlich der Kuppelschrauben nicht abgedeckt oder zugeschmiert werden! Sie dienen dazu, eventuell entstehendes Stauwasser oben auf dem Kameragehäuse ablaufen zu lassen.
  • Seite 14 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Bild 3: seitlicher Kabelauslass Bild 4: IR-Strahler Schrauben für Objektiveinstellung Schraublöcher zum Befestigen der Aufputzhalterung Mini-Joystick Zusätzlicher Videoanschluss (PAL) Bild 5: Anschlüsse HD-CCTV Video-Ausgang Betriebsspannungsanschluss: Mitte + / Außenring – bei 12 V DC (bzw. bei...

  • Seite 15: Vchd-2792Ir

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 4.4 VCHD-2792IR Objektiv: Die Einstellung des Objektivs (Bildschärfe (Fokus) und Brennweite) erfolgt mittels der beiden Einstellschrauben F und Z (siehe Bild 2): F = Bildschärfe (Fokus); Z = Brennweite Stellen Sie das Objektiv nach Ihren Wünschen ein, indem Sie die beiden Schrauben...

  • Seite 16: Einstellungen Der Kamera Über Das Osd-Menü (Bildschirmmenü)

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 5. Einstellung der Kamera über das OSD-Menü (Bildschirm-Menü) Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). An der Kamera befindet sich ein Mini-Joystick (siehe hierzu auch die jeweiligen Kamerabilder im vorherigen Kapitel).
  • Seite 17 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Menü-Übersicht: Display Mode  SDI Scale  SDI Format  SDI FPS  CVBS  CVBS_Ratio  Font Size  Color Bar  Shading Det  Defect Det Lens ...
  • Seite 18 Kameras VCHD-2622, VCHD-4322IR und VCHD-2792IR sind mit einem fest installierten, DC-gesteuerten Objektiv ausgestattet. Daher muss die Objektiveinstellung auf „DC“ stehen. Kamera VCHD-1622 wird ohne Objektiv geliefert. Je nachdem, welche Art von Objektiv Sie verwenden, können Sie als Einstellung „DC“, „Video“ oder „Manual“ wählen. Stellen Sie hier die Art des verwendeten Objektivs ein.
  • Seite 19 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Shutter / AGC (Blendenregulierung / Automatische Verstärkungsregelung): 50 Hz Shutter: Wählen Sie zwischen „Auto“ und „Manual“. Mode: Auswahl gemäß des Einsatzorts der Kamera: Outdoor (Außenbereich) oder Indoor (Innenbereich). AGC: Stellen Sie den gewünschten Wert (0 –...
  • Seite 20 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Picture adjustment (Bildeinstellung): Brightness: Einstellung der Helligkeit (0 – 20). Gamma: Einstellung des Gamma-Werts (0,5 – 0,75). Color Gain: Einstellung des Farbwerts (0 – 20). ACE: Kontrastwert anheben (ON / OFF).
  • Seite 21 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR WDR / BLC / DNR: Mode: Wählen Sie zwischen “WDR”, “BLC” oder “OFF”. WDR (Wide Dynamic Range): Durch WDR werden dunkle Bereiche auf dem Bild aufgehellt, wobei gleichzeitig die Gesamthelligkeit des Bildes ausgeglichen wird.
  • Seite 22 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Day & night: Auto: Automatische Tag/Nacht-Umschaltung. Die Farb- bzw. schwarz-weiß Ansicht ist von der Umgebungshelligkeit abhängig. Colour: Das Bild wird ausschließlich in Farbe angezeigt. B/W: Das Bild wird ausschließlich in Schwarz/Weiß angezeigt.
  • Seite 23 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Privacy: 31 Bereiche können definiert werden, die nicht auf dem Bildschirm angezeigt werden. Mode: Privatzonen aktivieren oder deaktivieren. Zone No.: Einstellungsauswahl der 8 Zonen. Zone OP: Einstellung, ob die Zone aktiv ist oder nicht (ON / OFF).
  • Seite 24 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Motion: Erkennung von Bewegung im Videobild. Resolution: Die Auflösung kann von 0 – 4 festgelegt werden. Sensitivity: Die Empfindlichkeit kann von 0 – 20 festgelegt werden. Windows Tone: Transparenzeinstellung des als Motion (Bewegung) markierten Bildbereichs.
  • Seite 25 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR System info: Hier können keine Einstellungen vorgenommen werden, sondern es werden lediglich Systeminformationen angezeigt, z.B. Versionsnummer und Datum. Mit „Return“ kehren Sie zur Menü-Übersicht zurück. Reset Alle Einstellungen werden auf Werkseinstellungen zurückgesetzt Exit Speicherung der momentanen Einstellungen und Verlassen des OSD-Menüs.

  • Seite 26: Technische Daten

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 6. Technische Daten Kameramodell VCHD-1622 VCDH-2622 VCHD-4322IR VCHD-2792IR HD-CCTV HD-CCTV Kameratyp Tag/Nacht HD-CCTV Kuppelkamera Außenkamera Boxkamera 1/3” Progressive CMOS Bildsensor Horizontale Auflösung 1080p / 720p Aktive Bildelemente 2010 x 1180 Signal/Rauschabstand >...
  • Seite 27 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR _________________________________________________________________________________ - 27 -...

  • Seite 28: Safety Precautions

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Safety precautions Caution Description of symbols Danger: This symbol is intended to alert the user to the presence of un-insulated "dangerous voltage" within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to a person.

  • Seite 29: Safety Instructions

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Safety instructions Before operating the appliance, please read this manual carefully and retain it for further reference. Before cleaning the appliance, it has to be switched off and unplugged from the power outlet.

  • Seite 30: About This User Manual

    Please respect local regulations on waste disposal. About this user manual This manual aims at assisting the user on how to operate VCHD-1622, VCHD-2622, VCHD-4322IR and VCHD-2792IR. This manual is subject to rigid quality control. However, no guarantee can be given that mistakes are not present.

  • Seite 31: Items Included In The Delivery

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 1. Items included in the delivery 1x Camera (VCHD-1622, VCHD-2622, VCHD-4322IR or VCHD-2792IR) 1x Cable adapter BNC socket/plug 1x Sunshield (only for VCHD-2792IR) 1x Surface mount adapter and lock screw (only for VCHD-4322IR)

  • Seite 32: Adjustments

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 3. Adjustments The camera is equipped with an additioanl video connector (PAL). You can use it in combination with the included adapter, e.g. for connecting a monitor during the installation phase.

  • Seite 33: Camera Overview

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 4. Camera overview 4.1 VCHD-1622 Side view with lens: Note: This camera comes without a lens (the left picture is just an example of a mounted lens). On our website www.santec-video.com...

  • Seite 34: Vchd-2622

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 4.2 VCHD-2622 Lens: To achieve the correct angle of view, turn the zoom ring until you get from a wide angle to a near angle or vice versa. Use the second ring to adjust the sharpness.
  • Seite 35 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Picture 5 (all dimensions in mm): Picture 6: Holes for mounting screws Picture 6: Connectors HD-CCTV video output Power connector: Mid + / outer ring – for 12 V DC (resp. for 24 V AC)

  • Seite 36: Vchd-4322Ir

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 4.3 VCHD-4322IR Note: At the installation, please ensure that the little holes next to the screws are not blocked or clogged! In case of backwater, these little holes ensure that the water leaves the camera housing.
  • Seite 37 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Picture 3: Cable hole Picture 4: IR LEDs Screw for lens setting drilling holes to fix the surface mount bracket Mini-joystick additional video connector (PAL) Picture 5: Connections HD-CCTV video output Power connector: Mid + / outer ring –...

  • Seite 38: Vchd-2792Ir

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 4.4 VCHD-2792IR Lens: Lens adjustment (focal length and focus) is done by the two setting screws F and Z (see picture 2):F = Focus; Z = Focal length. Carefully turn the screws clockwise or counter-clockwise to adjust the lens according to your needs.

  • Seite 39: Camera Setting Via Osd Menu

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 5. Camera adjustment via OSD menu All camera adjustments are done via an OSD menu. On the camera there is a mini-joystick (please also see the camera pictures on the previous pages). Press onto the joystick and a menu pops up in the video picture.
  • Seite 40 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Menu overview: Display Mode  SDI Scale  SDI Format  SDI FPS  CVBS  CVBS_Ratio  Font Size  Color Bar  Shading Det  Defect Det Lens ...
  • Seite 41 Cameras VCHD-2622, VCHD-4322IR and VCHD-2792IR are equipped with a fix DC- controlled lens. Hence the lens setting has to be set to „DC“. Camera VCHD-1622 comes without a lens. Depending on the type of lens you use, you can select „DC“, „Video“ or „Manual“ for the lens setting.
  • Seite 42 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Shutter / AGC (Automatic Gain Control): 50 Hz Shutter: Select „Auto“ or „Manual“. Mode: Select the location of the camera: “Outdoor” or “Indoor”. AGC: Select the value (0 – 10) for the automatic gain control function.
  • Seite 43 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Picture adjustment: Brightness: Set the brightness value (0 – 20). Gamma: Set the gamma value (0.5 – 0.75). Color Gain: Set the color value (0 – 20). ACE: Increase the contrast value (ON / OFF).
  • Seite 44 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR WDR / BLC / DNR: Mode: Select “WDR”, “BLC” or “OFF”. WDR (Wide Dynamic Range): WDR lights up dark areas in the picture in order to even out differences in brightness in the picture without losing contrast.
  • Seite 45 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Day & night: Auto: The picture mode (day/night mode) automatically adjusts to the light conditions of the surrounding. Colour: Colour mode. B/W: Black/white mode. Ext: Automatic day/night switching. Note: For camera VCHD-2792IR, the setting has to be set to EXT.
  • Seite 46 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Privacy: By creating privacy zones, up to 31 defined areas can be hidden on the screen. Mode: Enable or disable privacy zones. Zone No.: Selection of 8 zones. Zone OP: Define whether a zone is active or not (ON / OFF).
  • Seite 47 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Motion: Detection of motion in the video picture. Resolution: The resolution can be set from 0 – 4. Sensitivity: The sensitivity can be set from 0 – 20. Windows Tone: Set the transparency of the motion detection area.
  • Seite 48 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR System info: The data displayed here are for information purposes only and cannot be changed, e.g. version number or date. Click on „Return“ to go back to the main menu.

  • Seite 49: Technical Specifications

    Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR 6. Technical specifications Camera model VCHD-1622 VCDH-2622 VCHD-4322IR VCHD-2792IR HD-CCTV HD-CCTV Camera type day/night box HD-CCTV dome camera outdoor camera camera 1/3” Progressive CMOS Sensor Horizontal resolution 1080p / 720p...
  • Seite 50 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Notizen / Notes: _________________________________________________________________________________ - 50 -...
  • Seite 51 Bedienungsanleitung / User manual VCHD-1622 / VCHD-2622 / VCHD-4322IR / VCHD-2792IR Notizen / Notes: _________________________________________________________________________________ - 51 -...
  • Seite 52 Ihr Fachhändler / Your local distributor: __________________________________________________________________________ www.santec-video.com...
