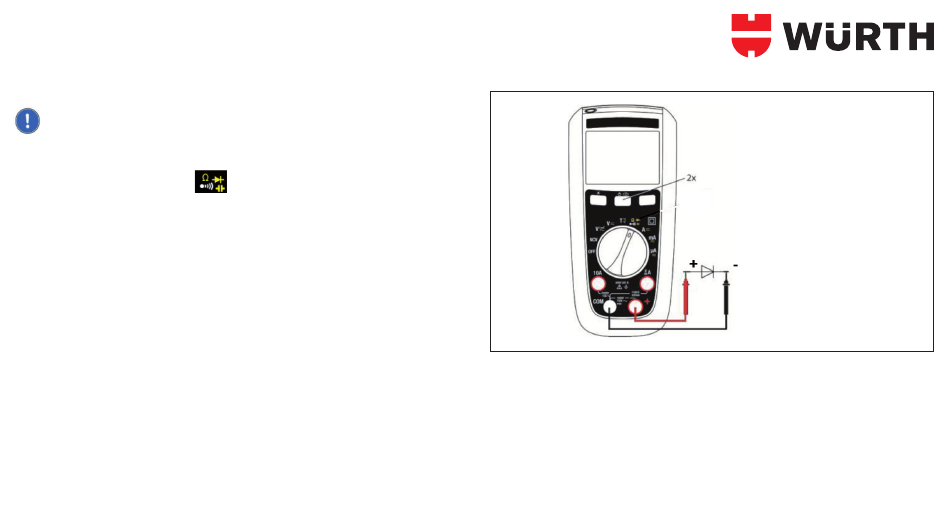

3.7. Diodentest
Um einen Stromschlag oder Schäden am Messgerät zu
vermeiden, wenn Dioden in einem Schaltkreis gemessen
werden, überprüfen Sie, ob dieser ausgeschaltet ist und dass
alle Kondensatoren entladen sind.
1. Stellen Sie den Drehschalter auf
prüfende Schaltkreis ausgeschaltet ist.
2. Drücken Sie zwei Mal die gelbe Taste.
3. Mit dem roten Draht die positive Seite (Anode) der Diode berühren, und mit dem
schwarzen Draht die negative Seite (Kathode).
4. Lesen Sie den angezeigten Wert für die Vorwärtsspannung oder
Schwellenspannung ab.
5. Wenn die Prüfspitzen sind in der Spannungspolarität gegenüber der Diode
invertiert bzw. wenn die Vorwärtsspannung größer als 3 V ist, erscheint OL auf
dem Display; somit lassen sich Anode und Kathode unterscheiden.
12
, damit stellen Sie sicher, dass der zu

Durchlassrichtung
