Verwandte Anleitungen für REITEL RETOMIX EASY
Inhaltszusammenfassung für REITEL RETOMIX EASY
- Seite 1 Betriebsanleitung RETOMIX EASY REITEL Feinwerktechnik GmbH Senfdamm 20 | 49152 Bad Essen Tel.: +49(0)5472-9432-0 | Fax: +49(0)5472-9432-40 www.reitel.com | info@reitel.com...

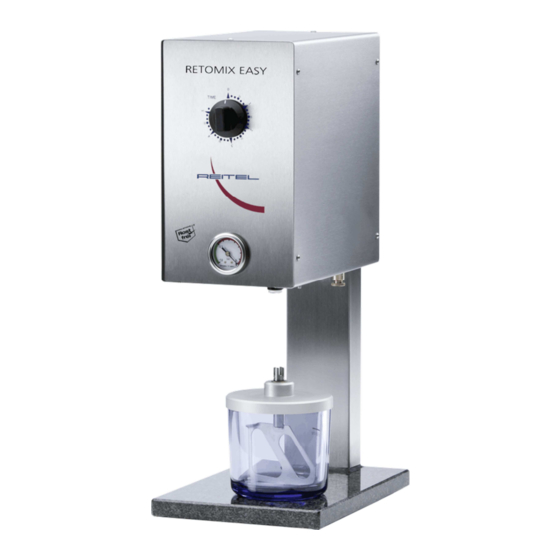

- Seite 2 Sehr geehrter Kunde! Das RETOMIX EASY ist der Einstieg in die Produktfamilie der REITEL Vakuum- Anrührgeräte. Er beinhaltet eine hochwertige, langlebige Vakuumpumpe und zeichnet sich durch eine einfache Bedienbarkeit aus: Der Becher wird an die Becheraufnahme gehalten, die Vakuumpumpe startet automatisch. Mit der manuellen Zeitschaltuhr wird die gewünschte Rührzeit mit nur einem Handgriff eingestellt.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS TECHNISCHE BESCHREIBUNG .................. 4 ....................4 RUNDAUSSTATTUNG ....................... 4 ONDERZUBEHÖR ....................4 ERÄTEBESCHREIBUNG ....................5 ECHNISCHE ATEN SICHERHEITSHINWEISE ..................... 6 ................6 LLGEMEINE ICHERHEITSHINWEISE ..............7 ERÄTESPEZIFISCHE ICHERHEITSHINWEISE AUFSTELLUNG ......................8 ......................8 NSTALLATION ......................8 ORBEREITUNG BEDIENUNG ......................... 8 .................... -
Seite 4: Technische Beschreibung
Technische Beschreibung Grundausstattung • RETOMIX EASY Vakuumrührgerät • 1 Rührbecher 400 ml • Anschlusskabel Sonderzubehör • Best.-Nr. 23701000 Tischständer • Best.-Nr. 21302100 Rührbecher 75 ml • Best.-Nr. 21302000 Rührbecher 150 ml • Best.-Nr. 21303000 Rührbecher 400 ml • Best.-Nr. 21304000 Rührbecher 600 ml... -
Seite 5: Technische Daten
Abb.: Geräteansicht Abb.: Geräteunterseite Technische Daten Netzanschluss 230V/50-60 Hz Aufnahmeleistung 420 W Höhe/Breite/Tiefe 290/155/285 mm Höhe/Breite/Tiefe inkl. Ständer 710/220/360 mm Gewicht 8 kg/15 kg (inkl. Ständer) Drehzahl fix 330 U/min. Vakuum ca. 93 % ≤ 70 dB(A) Schalldruckpegel Gehäuse Edelstahl Best.-Nr.: 10606000 Made in Germany (Änderungen vorbehalten) -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise • Jedes Gerät verlässt nach Endprüfung und einem Probelauf das Werk. Sollte jedoch durch Transport oder andere Umstände das Gerät beschädigt oder verändert sein, so darf es nicht in Betrieb genommen werden. Kontrollieren Sie das Gerät in regelmäßigen Abständen auf Beschädigungen. -
Seite 7: Gerätespezifische Sicherheitshinweise
• Reparaturen sind nur von qualifiziertem und zertifiziertem Fachpersonal durchzuführen. Es gelten die Bestimmungen in Kapitel 7 zur Garantieleistung. • Bei Verdacht auf eindringende Flüssigkeit Betrieb stoppen und Service kontaktieren. • Alle Schlauchverbindungen auf Dichtigkeit überprüfen, ggf. Schlauchschellen nachziehen. Gerätespezifische Sicherheitshinweise Achtung: Der Becher ist Spülmaschinenfest und kann mit lösungsmittelfreien Reinigern gesäubert werden. -
Seite 8: Aufstellung
Verwenden Sie das Gerät nur in staubfreier Umgebung. Vorbereitung Stecken Sie den mitgelieferten Anschlussstecker in den Netzanschluss (6) des Gerätes. Stecken Sie den Stecker des RETOMIX EASY in die Steckdose. Das Gerät ist jetzt einsatzbereit. Bei längerer Nichtnutzung nehmen Sie bitte das Gerät vom Netz. -
Seite 9: Rühren Mit Reduziertem Vakuum
Rühren mit reduziertem Vakuum Befüllen Sie den Rührbecher (10) bis max. Oberseite des Rührflügels. (Achtung: eine Überfüllung bitte vermeiden, siehe Kapitel 5 Störungshilfen.) Stecken Sie den Becher (10) in die Becheraufnahme (7) ein und drücken Sie diesen leicht an. Der Vakuumvorgang startet nach kurzer Zeit selbsttätig. Sie können den Becher loslassen. -
Seite 10: Störungshilfen
Reinigen Sie das Gehäuse in regelmäßigen Abständen mit einem feuchten Tuch, bzw. REITEL Edelstahl-Pflegespray. Hinweis Reinigen und pflegen Sie in regelmäßigen Abständen Ihr Gerät mit dem REITEL Edelstahl-Pflegespray (Artikel-Nr.: 90405000) zum Schutz vor Verunreinigungen und Korrosion. Es ist wasserabweisend und erzeugt einen Schutzfilm gegen Kalk, Gips und... -
Seite 11: Garantie
Garantie Auf dieses Produkt gewähren wir, die REITEL Feinwerktechnik GmbH, beginnend mit dem bescheinigten Verkaufsdatum eine 24-monatige Garantie (nur D, A, CH) dafür, dass dieses Produkt frei von Material-, Fertigungs- und Verarbeitungsfehlern ist. Die Garantie richtet sich nach nachstehenden Bestimmungen: Sollte dieses Produkt während der Garantiezeit bei sachgemäßem Einsatz und Service und... - Seite 12 Garantiereparaturen müssen von uns oder entsprechend autorisierten Fachhändlern oder Vertragswerkstätten ausgeführt werden. Bei Reparaturen, die von anderen Unternehmen ausgeführt wurden, besteht kein Anspruch auf Kostenerstattung, da solche Reparaturen, sowie Schäden, die dadurch am Produkt entstehen, von dieser Garantie nicht gedeckt werden.
- Seite 13 − Schäden die durch Nutzung des Produktes außerhalb der vorgegebenen Spezifikationen entstanden sind; − Schäden die nachweislich durch nicht originale Verbrauchs- oder Verschleißmaterialien entstanden sind; − alle nicht direkt am Gerät entstandenen Schäden und sonstigen Nachfolgedefekte (z. B. Beschädigungen der Möbel durch Auslaufen von Wassers, Ausfall von Arbeitszeit, Material, Lohn und sonstige Folgeschäden).
- Seite 14 Für diese Garantie gilt ausschließlich Deutsches Recht unter Ausschluss des UN- Kaufrechtes. Gerichtstand ist unser Geschäftssitz. Sollten einzelne Bestimmungen dieser Garantiebedingungen ganz oder teilweise unwirksam werden, wird hierdurch die Gültigkeit der übrigen Bestimmungen nicht berührt. Die ganze oder teilweise unwirksame Regelung soll durch eine Regelung ersetzt werden, deren wirtschaftlicher Erfolg dem der Unwirksamen möglichst nahe kommt.
-
Seite 15: Entsorgungsvorschriften
Entsorgungsvorschriften Entsprechend der geltenden Gesetzeslage werden unsere Geräte nach B2B – Vorschriften der ordnungsgemäßen Entsorgung für gewerbliche Endprodukte zugeführt. Für nähere Informationen wenden Sie sich bitte an Ihren Fachhändler. -
Seite 16: Ersatzteileliste
Ersatzteileliste Retomix Easy Stck Best.Nr. Ersatzteilliste / Spare parts list Qty. Unit neu 2018 Deckel mit Rührwerk für 150mL-Becher Stck E7010400 Lid with mixer for 150 ml bowl piece Deckel mit Rührwerk für 400mL-Becher Stck E7010500 Lid with mixer for 400 ml bowl piece Deckel mit Rührwerk für 600mL-Becher... -
Seite 17: Wandbefestigung
Wandbefestigung Keine Schablone! Dieses Bild ist keine Darstellung im Format 1:1! -
Seite 18: Eg-Konformitätserklärung
EG-Konformitätserklärung... - Seite 20 Wir fertigen nach dem Qualitätsmanagement der ISO 9001:2015 mit gleichbleibenden Prozessstandards. REITEL Feinwerktechnik GmbH Senfdamm 20 | 49152 Bad Essen Tel.: +49(0)5472-9432-0 | Fax: +49(0)5472-9432-40 www.reitel.com | info@reitel.com...
