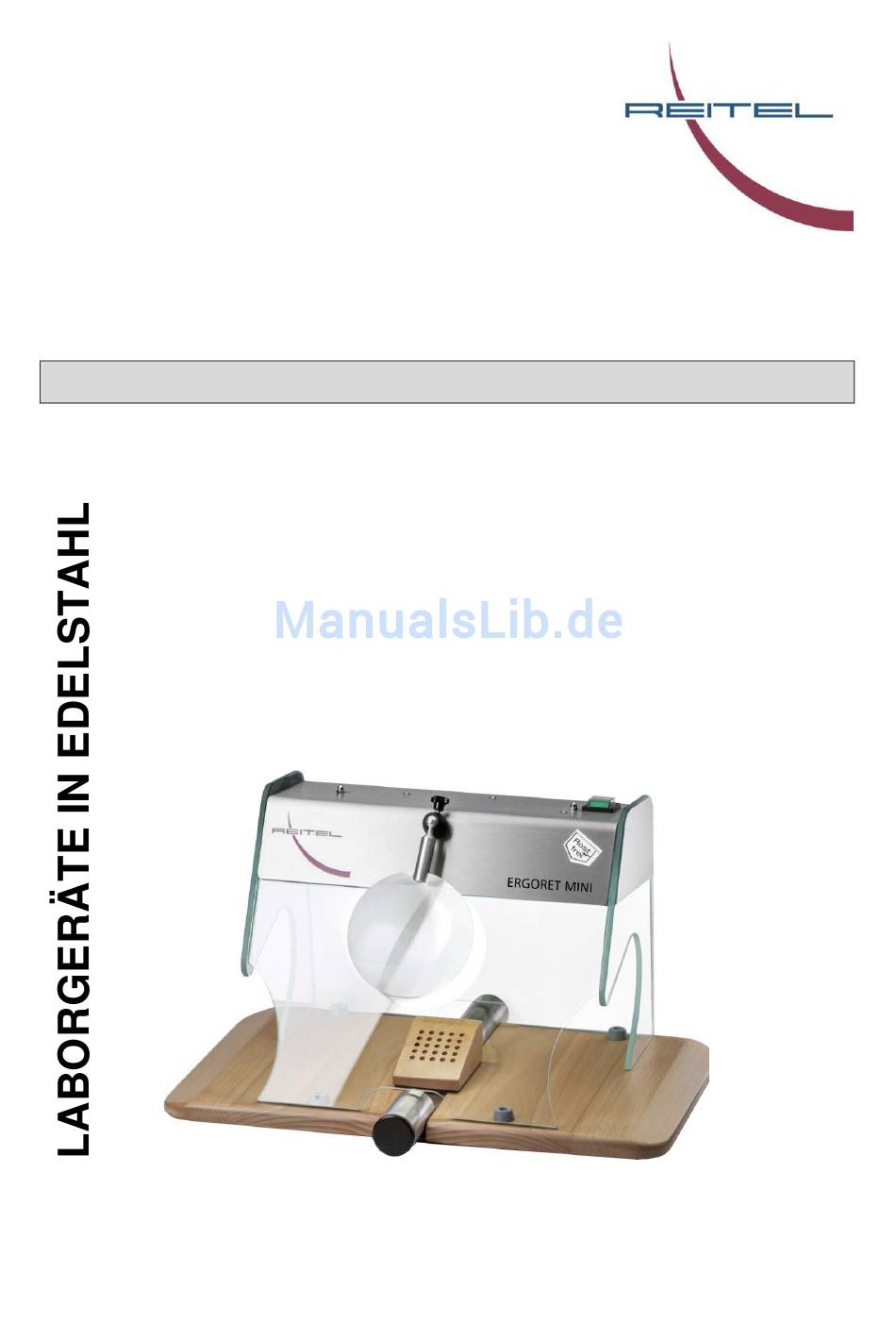

- Seite 1 Betriebsanleitung ERGORET MINI REITEL Feinwerktechnik GmbH Senfdamm 20 - 49152 Bad Essen Tel.: +49(0)5472-9432-0 - Fax: +49(0)5472-9432-40 http://www.reitel.com - info@reitel.com...

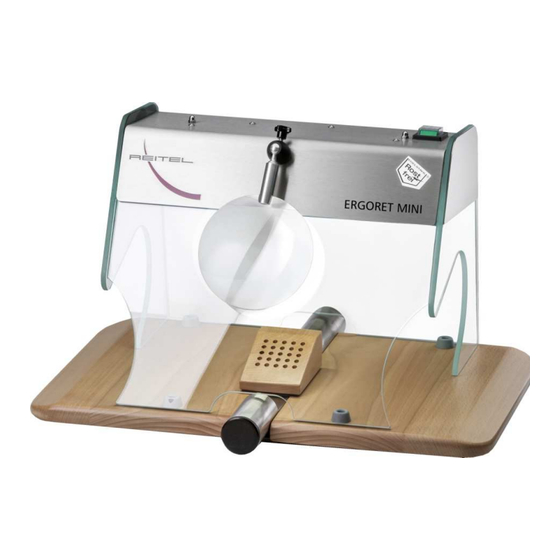

- Seite 2 Sehr geehrter Kunde! Der ERGORET MINI Schleifarbeitsplatz passt als Ergänzung auf jeden Arbeitstisch und hält Stäube und Gase von der Umgebung fern. Alle Arbeiten werden hinter Sicherheitsglas auf einer hautsympathischen Buchenplatte mit guter Sicht durch eine energiesparende helle Arbeitsleuchte durchgeführt. Die Absaugung kann an eine bestehende Installation oder alternativ an die DUSTY Absaugungen angeschlossen werden.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS TECHNISCHE BESCHREIBUNG .................. 4 ....................4 RUNDAUSSTATTUNG ....................... 4 ONDERZUBEHÖR ....................5 ERÄTEBESCHREIBUNG ....................8 ECHNISCHE ATEN SICHERHEITSHINWEISE ..................... 9 ................9 LLGEMEINE ICHERHEITSHINWEISE ...............10 ERÄTESPEZIFISCHE ICHERHEITSHINWEISE AUFSTELLUNG ......................11 ......................11 NSTALLATION ........................11 ONTAGE ....................12 BSAUGUNG MONTIEREN .......................12 UPE MONTIEREN BEDIENUNG ........................12 .......................12 NBETRIEBNAHME... -
Seite 4: Technische Beschreibung
Technische Beschreibung Grundausstattung • Schleifschutzhaube ERGORET MINI, ohne Lupe • Feilkloben Sonderzubehör • Best.-Nr.: 12900 Absaugung DUSTY MINI • Best.-Nr.: 17902 Absaugung DUSTY COMFORT • Best.-Nr.: 24800 VARIO-Hubtisch • Best.-Nr.: 23205 Lupe • Best.-Nr.: 23203 Absaugadapter für Fremdfabrikate wie z.B. Freuding, Strohm+Maier,... -
Seite 5: Gerätebeschreibung
Gerätebeschreibung Zuleitung Lupenglas mit Halter (Ersatzteil) Schutzfolie Bodenplatte Buche komplett mit Absaugkanal Abdeckronde Schalter 2-polig mit Lampe grün (gesonderte Schutzkappe für Schalter) Lupe inkl. Halter und Kugelgelenk (optionales Zubehör) Feilkloben Buche mit Absauglöcher Absaugrohraussparung 10 Gummifüße 11 Filter 12 Dichtung für Absaugrohraussparung 13 Acrylplatte 14 Edelstahlabdeckung 15 Glashaube... - Seite 6 Abb.: Geräteansicht Abb.: Geräteunterteil...
- Seite 7 Abb.: Geräteunterseite Abb.: Innenraum mit LED Lampe...
-
Seite 8: Technische Daten
Technische Daten Netzanschluss 230 V/50–60 Hz Aufnahmeleistung 18 W Höhe/Breite/Tiefe 300/490/400 mm Gewicht 14 kg Schalldruckpegel ≥ 85 dB(A) Gehäuse Edelstahl, Holz Best.-Nr.: 16801 Made in Germany (Änderungen vorbehalten) -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise • Jedes Gerät verlässt nach Endprüfung und einem Probelauf das Werk. Sollte jedoch durch Transport oder andere Umstände das Gerät beschädigt oder verändert sein, so darf es nicht in Betrieb genommen werden. Kontrollieren Sie das Gerät in regelmäßigen Abständen auf Beschädigungen. -
Seite 10: Gerätespezifische Sicherheitshinweise
• Reparaturen sind nur von qualifiziertem und zertifiziertem Personal durchzuführen. Es gelten die Bestimmungen in Kapitel 7 zur Garantieleistung. • Bei Verdacht auf eindringende Flüssigkeit Betrieb stoppen und Service kontaktieren. • Alle Schlauchverbindungen auf Dichtigkeit überprüfen, ggf. Schlauchschellen nachziehen. Gerätespezifische Sicherheitshinweise Achtung: Die Schutzhaube mit Absaugung verhindert umherfliegende Schleifspäne. -
Seite 11: Aufstellung
Aufstellung Die elektrische Ausrüstung wird fertig installiert geliefert und kann mit Ihrem haushaltsüblichen 230 V/16 A Anschluss betrieben werden. Beachten Sie zur Aufstellung die Sicherheitshinweise in Kapitel 2. Installation Das Gerät wird aus transporttechnischen Gründen teildemontiert geliefert. Vor Erstinbetriebnahme entfernen Sie bitte die blaue Folie von der Plexiglasfront und beginnen dann mit der Montage. -
Seite 12: Absaugung Montieren
Absaugvorrichtung (Absaugadapter optional erhältlich) und stellen Sie die elektrische Stromversorgung her. 2. Prüfen Sie die Absaugung auf einen festen Sitz. (Info: Die Absaugung kann vor oder hinter dem ERGORET MINI am Edelstahl-Rohr (19) angeschlossen werden. Das nicht benutzte Edelstahl-Rohrende muss mit der Abdeckronde (5) verschlossen werden.) Lupe montieren 1. -
Seite 13: Störungshilfen
Reinigen Sie die Schutzhaube und die Lupe (optional) regelmäßig mit einem feuchten Tuch. • Tauschen Sie die LED Lampe bei Bedarf aus. • Ersetzen Sie bei Bedarf die Schutzfolie auf der Glasinnenfront. (Diese ist auf Anfrage bei REITEL Feinwerktechnik erhältlich.) -
Seite 14: Garantie
Garantie Auf dieses Produkt gewähren wir, die REITEL Feinwerktechnik GmbH, beginnend mit dem bescheinigten Verkaufsdatum eine 24-monatige Garantie (nur D, A, CH) dafür, dass dieses Produkt frei von Material-, Fertigungs- und Verarbeitungsfehlern ist. Die Garantie richtet sich nach nachstehenden Bestimmungen: Sollte dieses Produkt während der Garantiezeit bei sachgemäßem Einsatz und Service und... - Seite 15 Garantiereparaturen müssen von uns oder entsprechend autorisierten Fachhändlern oder Vertragswerkstätten ausgeführt werden. Bei Reparaturen, die von anderen Unternehmen ausgeführt wurden, besteht kein Anspruch auf Kostenerstattung, da solche Reparaturen, sowie Schäden, die dadurch am Produkt entstehen, von dieser Garantie nicht gedeckt werden.
- Seite 16 − Schäden die durch Nutzung des Produktes außerhalb der vorgegebenen Spezifikationen entstanden sind; − Schäden die nachweislich durch nicht originale Verbrauchs- oder Verschleißmaterialien entstanden sind; − alle nicht direkt am Gerät entstandenen Schäden und sonstigen Nachfolgedefekte (z. B. Beschädigungen der Möbel durch Auslaufen von Wassers, Ausfall von Arbeitszeit, Material, Lohn und sonstige Folgeschäden).
- Seite 17 Für diese Garantie gilt ausschließlich Deutsches Recht unter Ausschluss des UN- Kaufrechtes. Gerichtstand ist unser Geschäftssitz. Sollten einzelne Bestimmungen dieser Garantiebedingungen ganz oder teilweise unwirksam werden, wird hierdurch die Gültigkeit der übrigen Bestimmungen nicht berührt. Die ganze oder teilweise unwirksame Regelung soll durch eine Regelung ersetzt werden, deren wirtschaftlicher Erfolg dem der Unwirksamen möglichst nahe kommt.
-
Seite 18: Entsorgungsvorschriften
Entsorgungsvorschriften Entsprechend der geltenden Gesetzeslage werden unsere Geräte nach B2B – Vorschriften der ordnungsgemäßen Entsorgung für gewerbliche Endprodukte zugeführt. Für nähere Informationen wenden Sie sich bitte an Ihren Fachhändler. Ersatzteileliste Z.-Nr.: Best.-Nr.: Menge Dr.-No.: Ref.: Qty. Unit Adapter Plexiglas für Absauganschluss-Winkel Stck E62467.2 Plexiglass adapter for suction connection elbow... -
Seite 19: Eg-Konformitätserklärung
EG-Konformitätserklärung... - Seite 20 Wir fertigen nach dem Qualitätsmanagement der ISO 9001:2008 mit gleichbleibenden Prozessstandards. REITEL Feinwerktechnik GmbH Senfdamm 20 - 49152 Bad Essen Tel.: +49(0)5472-9432-0 - Fax: +49(0)5472-9432-40 http://www.reitel.com - info@reitel.com...
