Betriebsanleitung

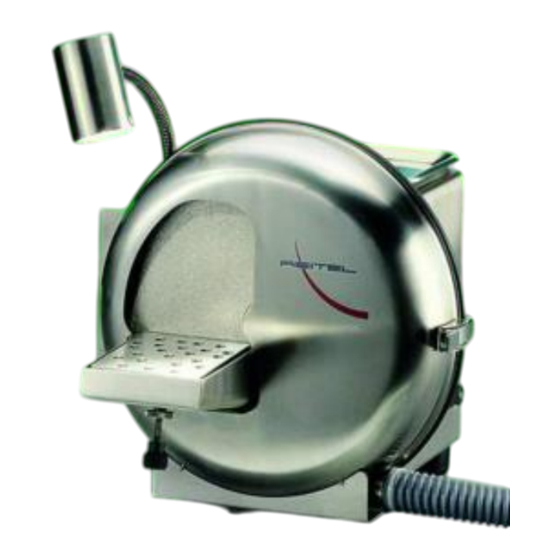

ROTOGRIND NT
Mit dem Kauf des ROTOGRIND NT haben Sie sich für ein REITEL-Qualitätsprodukt
entschieden.
Nach dem Auspacken des Gerätes ist zu prüfen, ob Transportschäden irgendwelcher Art
aufgetreten sind. Beanstandungen sind innerhalb von 3 Tagen dem Transportunternehmen
oder dem Hersteller zu melden. Spätere Reklamationen können nicht anerkannt werden.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für REITEL ROTOGRIND NT
Inhaltszusammenfassung für REITEL ROTOGRIND NT
- Seite 1 Fax: +49(0)5472 / 9432-40 Betriebsanleitung ROTOGRIND NT Mit dem Kauf des ROTOGRIND NT haben Sie sich für ein REITEL-Qualitätsprodukt entschieden. Nach dem Auspacken des Gerätes ist zu prüfen, ob Transportschäden irgendwelcher Art aufgetreten sind. Beanstandungen sind innerhalb von 3 Tagen dem Transportunternehmen...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ZUBEHÖR ............................... 3 ..........................3 RUNDAUSSTATTUNG ............................3 ONDERZUBEHÖR ALLGEMEINE HINWEISE .......................... 3 ......................3 LLGEMEINE ICHERHEITSHINWEISE ..................... 4 ERÄTESPEZIFISCHE ICHERHEITSHINWEISE INSTALLATION ............................5 ARBEITSHINWEISE ............................. 5 ........................5 CHLEIFSCHEIBENWECHSEL ......................6 EARBEITEN VON ERKSTÜCKEN STÖRUNGSHILFEN ............................6 WARTUNG..............................7 GARANTIE .............................. -
Seite 3: Zubehör
1 Zubehör Grundausstattung • Universal Trocken-Nass-Trimmer ROTOGRIND NT • Zu- und Ablaufschlauch • Sechskant-Winkelschraubendreher (Inbus), Gr.6 • Sechskant-Winkelschraubendreher (Inbus), Gr.2 Sonderzubehör • Best.-Nr. 20306 Arbeitsleuchte Halogen • Best.-Nr. 17901 Absaugung DUSTY – MAX • Best.-Nr. 20302-20303 – diverse Diamantschleifscheiben für Nassschliff •... -
Seite 4: Gerätespezifische Sicherheitshinweise
• Beim Öffnen der Front beachten, dass die Schleifscheibe nach dem Ausschalten einige Zeit nachläuft. Vollständigen Stillstand der Scheibe abwarten. • Der Reitel ROTOGRIND NT ist ein Tischmodell. Beim Aufstellen auf eine waagerechte und entsprechend belastbare Standfläche • Beim Arbeiten eine Schutzbrille tragen, wenn Schmutzteile eine Unfallgefahr darstellen •... -
Seite 5: Installation
Netzstecker der Absaugung in die Steckdose am Trimmer stecken (optional anschließbar) Bitte Beachten: Der ROTOGRIND NT arbeitet mit einer Wasserspülung, welche die Schleifscheibe reinigt. Beim Bearbeiten von Werkstoffen, deren Bestandteile entsprechend den örtlichen Vorschriften nicht in die öffentliche Abwasserentsorgung eingeleitet werden dürfen, müssen... -
Seite 6: Bearbeiten Von Werkstücken
• Abtragsleistung lässt nach: − Verschlissene oder defekte Schleifscheiben ersetzen − Verschmutzte Schleifscheiben reinigen (z.B. mit Dampfstrahlgerät) − stumpf gewordene Diamantscheibe ggf. mit Abziehstein (bei REITEL erhältlich auf Anfrage) schärfen. − Einbettmassen und moderne Hartgipse verkürzen die Standzeit der Schleifscheiben −... -
Seite 7: Wartung
− Scheibe läuft unwuchtig − Scheibenanlagenflächen verschmutzt − Distanzbleche verbogen Sollte die Störung nicht zu beseitigen sein wenden sie sich bitte an Ihren Fachhändler oder direkt an die REITEL - Serviceabteilung. 6 Wartung • Front- und Schleifinnenraum reinigen (Empfehlung: 1x / Woche): Scheibenstillstand abwarten seitlichen Schnellverschluss öffnen und Front nach vorne herausziehen... -
Seite 8: Garantie
Leihgerät: Sollten Sie während der Reparaturzeit ein Leihgerät benötigen, wenden Sie sich bitte an die Firma REITEL oder an Ihren Fachhändler. Dieses gehört zu unseren Serviceleistungen auf die kein grundsätzlicher Anspruch besteht. Außerhalb der Garantiezeit wird auf das Leihgerät eine Leihgebühr zzgl. Transport und Verpackung erhoben. -
Seite 9: Technische Daten
9 Technische Daten Netzanschluss 230 V / 50 Hz Schliffart Trocken / Nass Aufnahmeleistung 1500 W Höhe, Breite, Tiefe: 340 / 350 / 430 mm Gewicht 17 kg Drehzahl 3000 U/min Scheibendurchmesser 250 mm Gehäuse Edelstahl Geräuschpegel 70 dB (A) Bestell - Nr. -
Seite 11: Ersatzteilliste
10.1 Ersatzteilliste Stck/ME Auflagetisch Stck Dichtung für Achse Stck Gummipuffer Satz Frontbaugruppe mit KFO Tisch Stck Frontbaugruppe mit Auflagetisch Stck Dichtungsgummi (Frontabdeckung) Stck Dichtungsgummi (Frontausschnitt) Stck Kugelhahn mit Hebel Stck Kondensator 16µF stck Lüfterrad Motor Stck Motorabdeckung Stck Motor Stck Magnetventil Stck Ablaufschlauch...
