elsner elektronik P03/3 Technische Daten Und Installationshinweise Seite 6

6 Installation und Inbetriebnahme

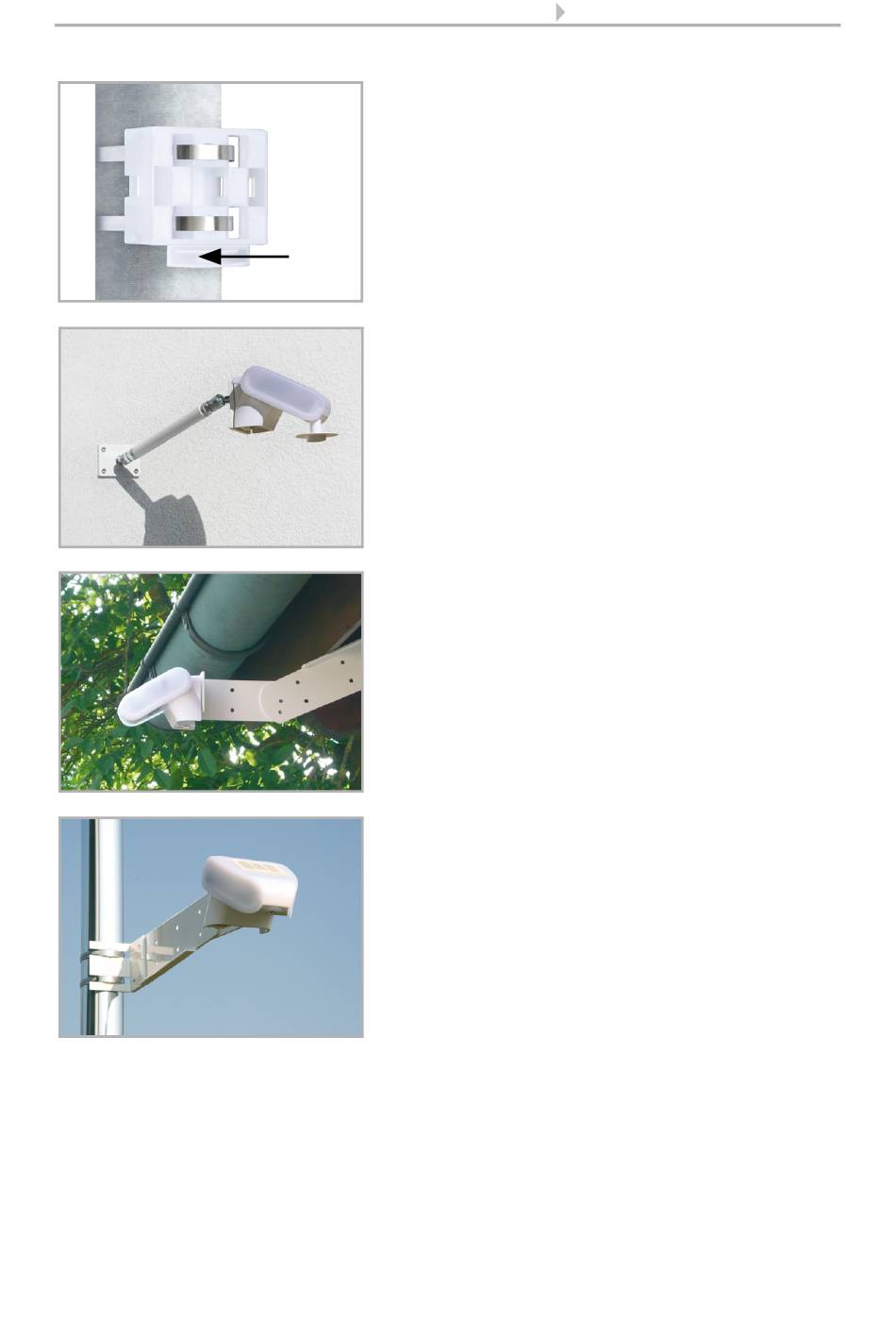

Abb. 6
Bei Mastmontage: geschwungene Seite zum
Mast, Steg nach unten.
Steg
Abb. 7
Als ergänzendes, optionales Zubehör sind ver-
schiedene Ausleger für die flexible Wand-, Mast-
oder Balkenmontage des Sensors bei Elsner
Elektronik erhältlich.
Beispiel für den Einsatz eines Auslegers:
Der Sensor lässt sich durch die Kugelgelenke in
die optimale Position drehen.
(Abbildung des Sensormodells beispielhaft)
Abb. 8
Beispiel für den Einsatz eines Auslegers:
Durch den Gelenk-Ausleger ragt der Sensor un-
ter dem Dachvorsprung hervor.
(Abbildung des Sensormodells beispielhaft)
Abb. 9
Beispiel für den Einsatz eines Auslegers:
Montage an einem Mast mit Schneckengewin-
de-Schellen
(Abbildung des Sensormodells beispielhaft)
Wetterstation P03/3 • Stand: 09.06.2016 • Technische Änderungen und Irrtümer vorbehalten.
