Wasserarmatur; Nachrüstsatz Wasserdurchflussmesser 100 - 1.000 L/H Für Hm 2002 - PFT HM 2002 Betriebsanleitung

PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten
Aufbau HM 2002

10.2 Wasserarmatur

8 7 6 3 5

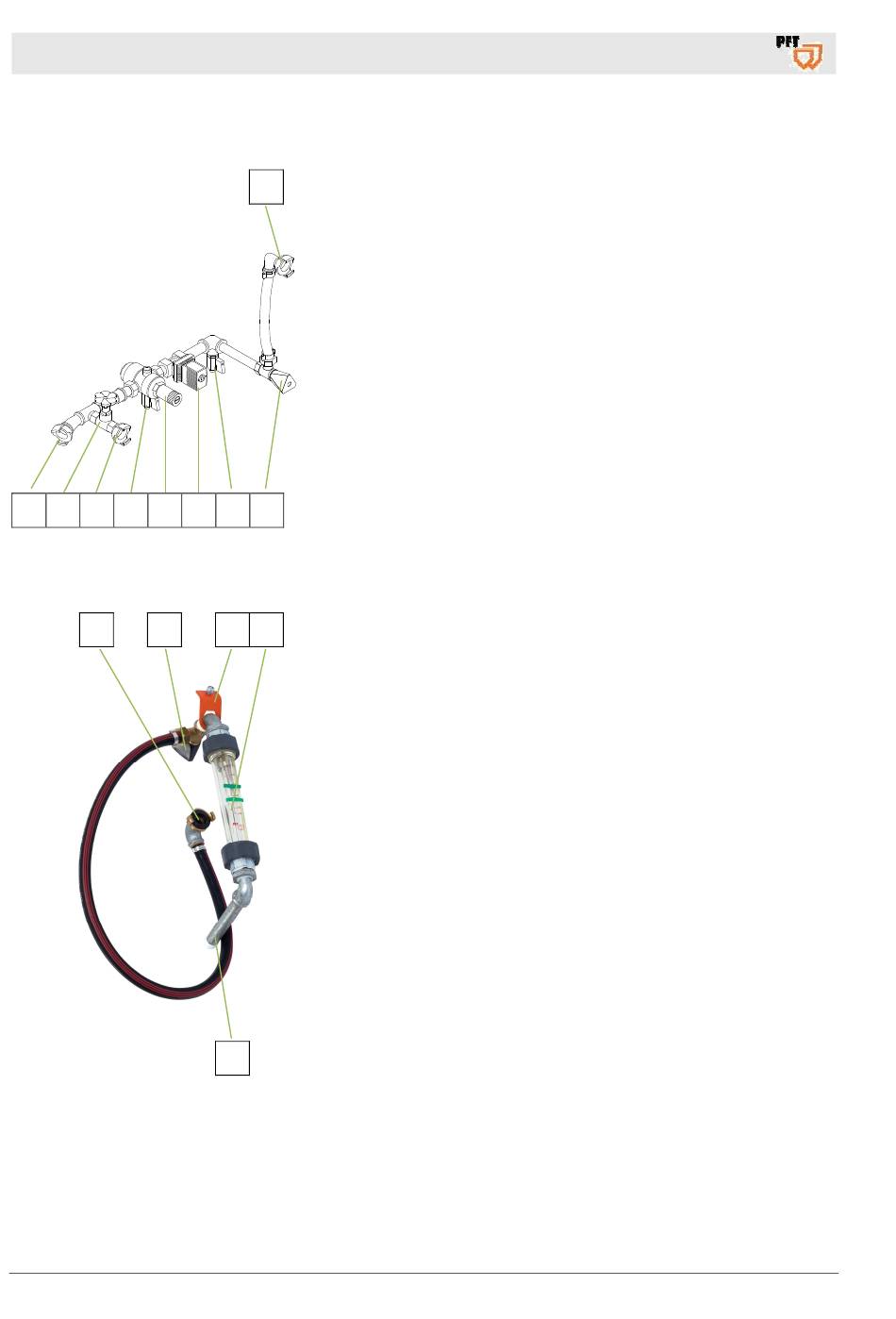

Abb. 6: Wasserarmatur
10.3 Nachrüstsatz Wasserdurchflussmesser 100 - 1.000 l/h für HM 2002
1 2
Abb. 7: Nachrüstsatz
Wasserdurchflussmesser
12
1
1. Wasseranschluss zum Mischrohr.
2. Nadelventil zum Einstellen der Wassermenge.
3. Wasserablassventil (bei Frostgefahr).
4. Magnetventil.
5. Druckminderer.
6. Wasserentnahme.
7. Wasserentnahmeventil.
8. Wasseranschluss vom Wassernetz oder der Wasserpumpe.
4 3 2
3 4
1. Wasseranschluss zum Mischrohr.
2. Nadelventil zum Einstellen der Wassermenge.
3. Befestigung am Materialbehälter.
4. Wassserdurchflussmesser 100-1000 l/h.
5. Anschluss am Winkelverteiler mit Kugelhahn.
5
