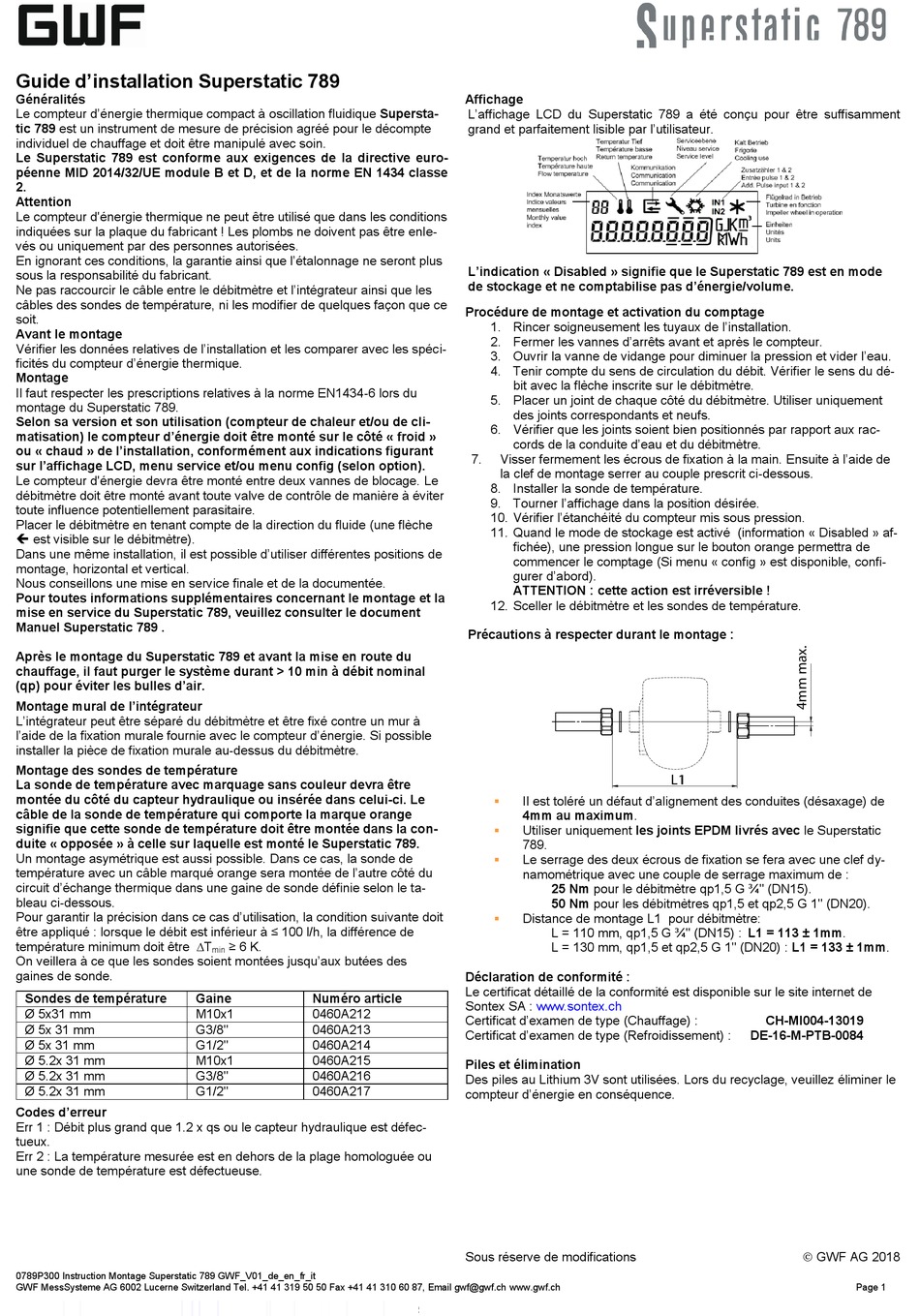

Guide d'installation Superstatic 789
Généralités
Le compteur d'énergie thermique compact à oscillation fluidique Supersta-
tic 789 est un instrument de mesure de précision agréé pour le décompte
individuel de chauffage et doit être manipulé avec soin.
Le Superstatic 789 est conforme aux exigences de la directive euro-
péenne MID 2014/32/UE module B et D, et de la norme EN 1434 classe
2.
Attention
Le compteur d'énergie thermique ne peut être utilisé que dans les conditions
indiquées sur la plaque du fabricant ! Les plombs ne doivent pas être enle-
vés ou uniquement par des personnes autorisées.
En ignorant ces conditions, la garantie ainsi que l'étalonnage ne seront plus
sous la responsabilité du fabricant.
Ne pas raccourcir le câble entre le débitmètre et l'intégrateur ainsi que les
câbles des sondes de température, ni les modifier de quelques façon que ce
soit.
Avant le montage
Vérifier les données relatives de l'installation et les comparer avec les spéci-
ficités du compteur d'énergie thermique.
Montage
Il faut respecter les prescriptions relatives à la norme EN1434-6 lors du
montage du Superstatic 789.
Selon sa version et son utilisation (compteur de chaleur et/ou de cli-
matisation) le compteur d'énergie doit être monté sur le côté « froid »
ou « chaud » de l'installation, conformément aux indications figurant
sur l'affichage LCD, menu service et/ou menu config (selon option).
Le compteur d'énergie devra être monté entre deux vannes de blocage. Le
débitmètre doit être monté avant toute valve de contrôle de manière à éviter
toute influence potentiellement parasitaire.
Placer le débitmètre en tenant compte de la direction du fluide (une flèche
est visible sur le débitmètre).
Dans une même installation, il est possible d'utiliser différentes positions de
montage, horizontal et vertical.
Nous conseillons une mise en service finale et de la documentée.
Pour toutes informations supplémentaires concernant le montage et la
mise en service du Superstatic 789, veuillez consulter le document
Manuel Superstatic 789 .
Après le montage du Superstatic 789 et avant la mise en route du
chauffage, il faut purger le système durant > 10 min à débit nominal
(qp) pour éviter les bulles d'air.
Montage mural de l'intégrateur
L'intégrateur peut être séparé du débitmètre et être fixé contre un mur à
l'aide de la fixation murale fournie avec le compteur d'énergie. Si possible
installer la pièce de fixation murale au-dessus du débitmètre.
Montage des sondes de température
La sonde de température avec marquage sans couleur devra être
montée du côté du capteur hydraulique ou insérée dans celui-ci. Le
câble de la sonde de température qui comporte la marque orange
signifie que cette sonde de température doit être montée dans la con-
duite « opposée » à celle sur laquelle est monté le Superstatic 789.
Un montage asymétrique est aussi possible. Dans ce cas, la sonde de
température avec un câble marqué orange sera montée de l'autre côté du
circuit d'échange thermique dans une gaine de sonde définie selon le ta-
bleau ci-dessous.
Pour garantir la précision dans ce cas d'utilisation, la condition suivante doit
être appliqué : lorsque le débit est inférieur à ≤ 100 l/h, la différence de
température minimum doit être ∆T
On veillera à ce que les sondes soient montées jusqu'aux butées des
gaines de sonde.
Sondes de température
Ø 5x31 mm
Ø 5x 31 mm
Ø 5x 31 mm
Ø 5.2x 31 mm
Ø 5.2x 31 mm
Ø 5.2x 31 mm
Codes d'erreur
Err 1 : Débit plus grand que 1.2 x qs ou le capteur hydraulique est défec-
tueux.
Err 2 : La température mesurée est en dehors de la plage homologuée ou
une sonde de température est défectueuse.
0789P300 Instruction Montage Superstatic 789 GWF_V01_de_en_fr_it
GWF MessSysteme AG 6002 Lucerne Switzerland Tel. +41 41 319 50 50 Fax +41 41 310 60 87, Email gwf@gwf.ch www.gwf.ch
≥ 6 K.
min
Gaine
Numéro article
M10x1
0460A212
G3/8"
0460A213
G1/2"
0460A214
M10x1
0460A215
G3/8"
0460A216
G1/2"
0460A217
Affichage
L'affichage LCD du Superstatic 789 a été conçu pour être suffisamment
grand et parfaitement lisible par l'utilisateur.
L'indication « Disabled » signifie que le Superstatic 789 est en mode
de stockage et ne comptabilise pas d'énergie/volume.
Procédure de montage et activation du comptage
1. Rincer soigneusement les tuyaux de l'installation.
2. Fermer les vannes d'arrêts avant et après le compteur.
3. Ouvrir la vanne de vidange pour diminuer la pression et vider l'eau.
4. Tenir compte du sens de circulation du débit. Vérifier le sens du dé-
bit avec la flèche inscrite sur le débitmètre.
5. Placer un joint de chaque côté du débitmètre. Utiliser uniquement
des joints correspondants et neufs.
6. Vérifier que les joints soient bien positionnés par rapport aux rac-
cords de la conduite d'eau et du débitmètre.
7.
Visser fermement les écrous de fixation à la main. Ensuite à l'aide de
la clef de montage serrer au couple prescrit ci-dessous.
8. Installer la sonde de température.
9. Tourner l'affichage dans la position désirée.
10. Vérifier l'étanchéité du compteur mis sous pression.
11. Quand le mode de stockage est activé (information « Disabled » af-
fichée), une pression longue sur le bouton orange permettra de
commencer le comptage (Si menu « config » est disponible, confi-
gurer d'abord).
ATTENTION : cette action est irréversible !
12. Sceller le débitmètre et les sondes de température.
Précautions à respecter durant le montage :
Il est toléré un défaut d'alignement des conduites (désaxage) de
4mm au maximum.
Utiliser uniquement les joints EPDM livrés avec le Superstatic
789.
Le serrage des deux écrous de fixation se fera avec une clef dy-
namométrique avec une couple de serrage maximum de :
25 Nm pour le débitmètre qp1,5 G ¾" (DN15).
50 Nm pour les débitmètres qp1,5 et qp2,5 G 1" (DN20).
Distance de montage L1 pour débitmètre:
L = 110 mm, qp1,5 G ¾" (DN15) : L1 = 113 ± 1mm.
L = 130 mm, qp1,5 et qp2,5 G 1" (DN20) : L1 = 133 ± 1mm.
Déclaration de conformité :
Le certificat détaillé de la conformité est disponible sur le site internet de
Sontex SA :
www.sontex.ch
Certificat d'examen de type (Chauffage) :
Certificat d'examen de type (Refroidissement) :
Piles et élimination
Des piles au Lithium 3V sont utilisées. Lors du recyclage, veuillez éliminer le
compteur d'énergie en conséquence.
Sous réserve de modifications
CH-MI004-13019
DE-16-M-PTB-0084
GWF AG 2018
Page 1
