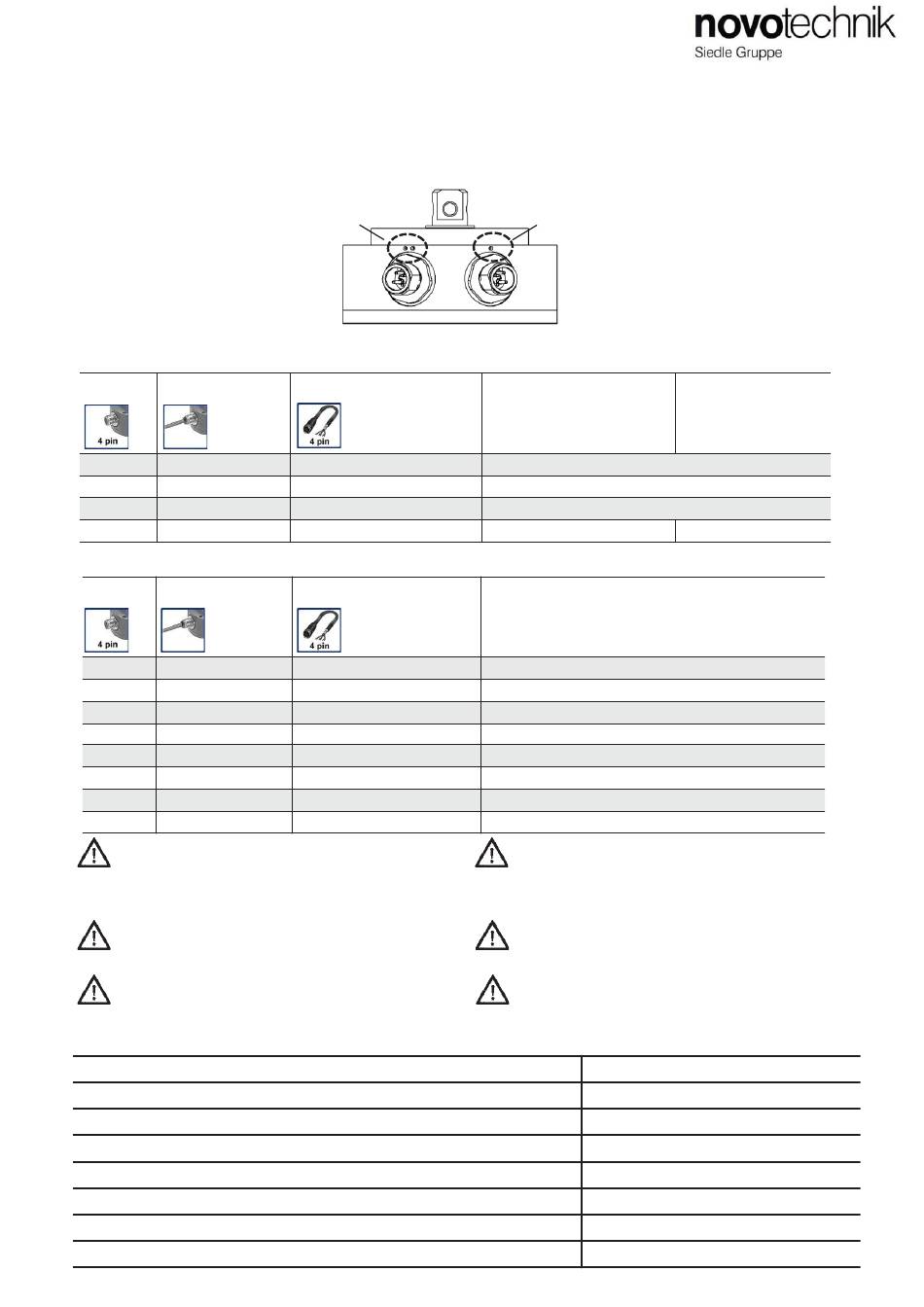

RSX-7900 Gebrauchsanleitung
RSX-7900 User Manual
4
Analoge Schnittstellen / Analog Interfaces
Beispiel Bestellcode / Example ordering code: Strom / Current output:
4.1 Zuordnung Anschluss zu elektrischem Kanal / Assignment Connection to electrical channel
Zur besseren Unterscheidung der 2 Anschlüsse sind
nahe der Stecker (Kabelabgänge) 1 oder 2 Senkungen
angebracht:
4.2 Anschlussbelegung / Connection Assignment
Einkanalig und teilredundant / single and partly redundant
Stecker
Kabel
Plug
Cable
PIN 1
GN grün / green
PIN 2
WH weiß / white
PIN 3
BN braun / brown
PIN 4
YE gelb / yellow
Vollredundant / fully redundant
Stecker
Kabel
Plug
Cable
K1 / PIN 1
K1 / GN grün / green
K1 / PIN 2
K1 / WH weiß / white
K1 / PIN 3
K1 / BN braun / brown K1 / BU blau / blue
K1 / PIN 4
K1 / YE gelb / yellow
K2 / PIN 1
K2 / GN grün / green
K2 / PIN 2
K2 / WH weiß / white
K2 / PIN 3
K2 / BN braun / brown K2 / BU blau / blue
K2 / PIN 4
K2 / YE gelb / yellow
Vorsicht ! Vertauschung der Anschlüsse Kanal 1 /
Kanal 2 kann zu gefährlichen Zuständen führen !
Um dies zu vermeiden, wurden bewusst beim
M12-Anschluss die Ausgänge auf unterschiedliche
Pins gelegt !
Starke magnetische Felder in unmittelbarer Nähe
des Winkelaufnehmers können zu fehlerhaften
Signalen und gefährlichen Zuständen führen!
Kabelbruch oder Verpolung der Anschlüsse kann
zu unsicheren Zuständen führen !
4.3 Technische Daten
Detaillierte Daten siehe Datenblatt
Abmessungen
Mechanischer Stellbereich
Wellenbelastung axial/radial u. stat./dyn.
Drehmoment Welle
Stellgeschwindigkeit
Versorgungsspannung Ub
Stromverbrauch ohne Last
Ausgangssignal (Bürde)
P/N 402519795_02
Kanal 2 / Channel 2
Stecker mit Kabel EEM
Connector with cable EEM
BN braun / brown
WH weiß / white
BU blau / blue
BK schwarz / black
Stecker mit Kabel EEM
Connector with cable EEM
K1 / BN braun / brown
K1 / WH weiß / white
K1 / BK schwarz / black
K2 / BN braun / brown
K2 / WH weiß / white
K2 / BK schwarz / black
Dimensions
Mechanical travel
shaft load axial/radial and stat./dyn.
Shaft torque
Operational speed
Supply Voltage Ub
Current consumption (without load)
Output Signal / (burden resistance)
2018/08
Änderungen vorbehalten / subject to change
RSX-79_ _ - _ _ _ -32_ - _ _ _
For better differentiation of the 2 channels, there are 1 or
2 countersinks close to the connectors/cable outlets:
Kanal 1 / Channel 1
Signal einkanalig
Signal single
Versorgung / supply voltage Ub
Ausgang / Output 1
GND
nicht belegt / not assigned
Signal
Signal
K1 = Kanal 1 / channel 1
K2 = Kanal 2 / channel 2
K1 / Versorgung / supply voltage Ub 1
K1 / Ausgang / Output 1
K1 / GND 1
K1 / nicht belegt / not assigned
K2 / Versorgung / supply voltage Ub 2
K2 / nicht belegt / not assigned
K2 / GND 2
K2 / Ausgang / Output 2
Caution ! Switching of the connectors channel 1 /
channel 2 can lead to dangerous states !
Novotechnik intentionally has assigned the outputs
to 2 different pins to avoid this situation with the
M12 connectors.
Strong electrical or magnetic fields in the close
proximity of the transducer may lead to faulty
signals and dangerous states!
Cable break or reversion of connections can lead to
unsafe states
4.3 Technical data
Detailed data see data sheet
Siehe Datenblatt / see data sheet
360°
Max. 300 N
Max. 4 Ncm
Max. 50 min
9...34 V (Bordnetz/ vehicle supply)
typ. 20 mA @ 24 V pro Kanal / per channel
4...20 (Bürde / burden max. 250 Ω)
Signal teilredundant
Signal partly redund.
Ausgang 2 / Output 2
-1
Seite / page 4 / 8
