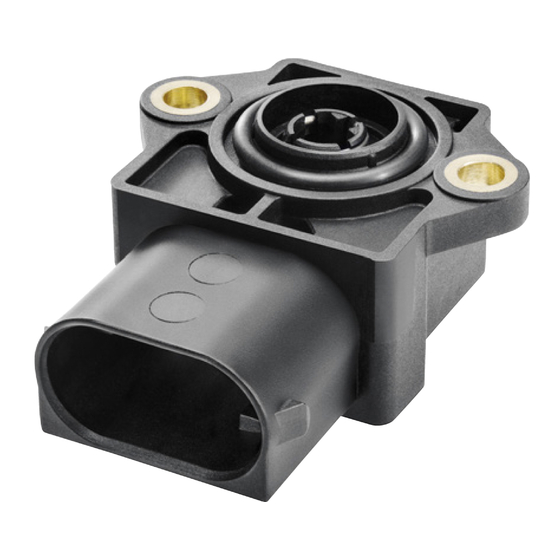

Novotechnik RSC 3202 Montageanleitung

RSC 3202 Montageanleitung
RSC 3202 User Manual
1. Sicherheitshinweise
1.1 Installation und Inbetriebnahme
Der Winkelaufnehmer ist nur von Fachpersonal und unter
Berücksichtigung aller geltenden Sicherheitsbestimmungen in Betrieb
zu nehmen.
Bei unbefugten Eingriffen, unzulässiger Anwendung oder
Nichtbeachtung der Montagehinweise kommt es zum Verlust von
Gewährleistungs- und Haftungsansprüchen.
Alle Maßnahmen zum Schutz von Personen bei einem Defekt des
Winkelaufnehmers müssen vor der Inbetriebnahme getroffen werden.
1.2 Elektrische Anschlüsse
Die spezifizierte Versorgungsspannung darf ausschließlich an die dafür
vorgesehenen Anschlüsse verbunden werden.
Die Nichtbeachtung der Anschlussbelegung kann zur Zerstörung des
Geräts und zum Verlust der Gewährleistungsansprüche führen.
Um die Funktion zu gewährleisten, ist auf die geeignete
Materialpaarung zwischen Stecker- und Buchsenkontakt zu achten.
Empfehlung: Anschlüsse vor Inbetriebnahme prüfen!
1.3 Weitere Informationen
Für weitere Informationen zu Eigenschaften und Inbetriebnahme dieses
Produktes und zu verfügbaren Zubehörteilen schlagen Sie bitte das
entsprechende Datenblatt nach. Dies kann unter www.novotechnik.de
(unter „Download") heruntergeladen werden und ist auch bei Ihrer
lokalen Vertretung erhältlich.
1.4 Begrenzte Einsatzbereiche
Unsere Produkte sind regelmäßig nicht für Luft- und
Raumfahrtanwendungen zugelassen und dürfen nicht in
kerntechnischen oder militärischen, insbesondere ABC-relevanten
Applikationen verwendet werden. Weitere Informationen s. unsere
AGBs.
2. Einbau / Installation
2.1 Anschlussschema / Terminal diagram
3. Ausführungen /Types
Bestellcode / Messwinkel /
Article code Stroke angle
RSC-3202-xyz-xyz-xyz Up to 360°
Andere Ausführungen gemäß NT-Datenblatt.
Other types see NT-data sheet.
4. Montagehinweise
Um die Dichtigkeit sicherzustellen, ist vor der Montage des Sensors auf
das Vorhandensein und die ordnungsgemäße Lage des Dichtringes zu
achten.
RSC32 ausrichten, indem die D-Welle passend zur Kontur des
Mitnehmerschwerts vorzentriert wird (siehe Punkte 5 und 6). Ein
Verkippen des Sensors während der Montage ist zu vermeiden.
Anschließend den Sensor mit einer maximalen Kraft von 100 N
gleichmäßig und parallel auf die Gegenwelle drücken, bis die
Anschlagsposition erreicht ist.
Schrauben M4 mit einem Anzugsmoment von 2 bis 3 Nm festziehen.
Nach Demontage des Sensors muss der O-Ring erneuert werden, da
die Dichtfunktion sonst nicht gewährleistet ist.
Art.Nr. 519181_02
All manuals and user guides at all-guides.com
Mechanischer Versorgungs-
Winkel / spannung /
Mechanical Supply voltage
angle
360° 5 VDC
continuous
Änderungen vorbehalten / subject to change
1.Safety notes
1.1 Installation and startup
The rotary sensor must be installed by qualified personnel in
consideration of all relevant safety regulations.
In case of unauthorized modifications, non-permitted usage or non-
observance of installation instructions, the warranty and liability claims
will be lost.
All personal protection measures must be taken before startup in case
of a sensor defect or failure.
1.2 Electrical connections
The specified supply voltage is to be applied at the terminals provided
only.
Non-observance of the pin configuration can result in destruction of the
device and loss of warranty.
For a proper function the appropriate combination of male-/ female
contact material is to be observed.
Recommendation: Check the connections before start of operation!
1.3 Further Information
For further information relating to installation and properties of this
product and on available add-on items see also the corresponding data
sheet. These can be downloaded under www.novotechnik.de (left-
click on „Download") and is available also from your local
representative.
1.4 Limitations for applications
Our products are regularly not approved for aeronautic or aerospace
applications and are not allowed to be used in nuclear or military, in
particular ABC-relevant applications.
For more information see our Terms and Conditions.
2.2 Ausgangssignale / Output Signals
4. Installation Instructions
For a proper sealing the presence and correct position of the O-ring on
the sensor has to be ensured before assembly.
Adjust RSC32 by positioning the D-shaft to the contour of the drive
blade (see figures 5 and 6). Avoid tilted position of the sensor during
assembly.
Push sensor with a maximum force of 100N constantly and parallel on
the counter shaft until the end position is reached.
Tighten screws M4 with torque of 2 to 3 Nm.
After disassembly of the sensor the o-ring must be replaced, otherwise
the sealing function can not be guaranteed.
Seite / Page 1
