Novotechnik RFC 4800 Gebrauchsanleitung

RFC 4800 Gebrauchsanleitung
RFC 4800 Instructions for Use
Serie / Model 600 (RFC 48xx 6xx xxx xxx) single
Serie / Model 700 (RFC 48xx 7xx xxx xxx) redundant
1. Sicherheitshinweise
1.1 Installation und Inbetriebnahme
Der Winkelsensor ist nur von Fachpersonal und unter
Berücksichtigung aller geltenden Sicherheitsbestimmungen in
Betrieb zu nehmen.
Die Nichtbeachtung der Montagehinweise führt zum Verlust der
Garantie- und Haftungsansprüche.
Alle Maßnahmen zum Schutz von Personen bei einem Defekt
des Wegaufnehmers müssen vor der Inbetriebnahme getroffen
werden.
1.2 Elektrische Anschlüsse
Die spezifizierte Versorgungsspannung darf nur ausschliesslich
an die dafür vorgesehenen Anschlüsse verbunden werden.
Nichtbeachtung der Anschlussbelegung führt zur Zerstörung des
Gerätes und zum Verlust der Garantieansprüche.

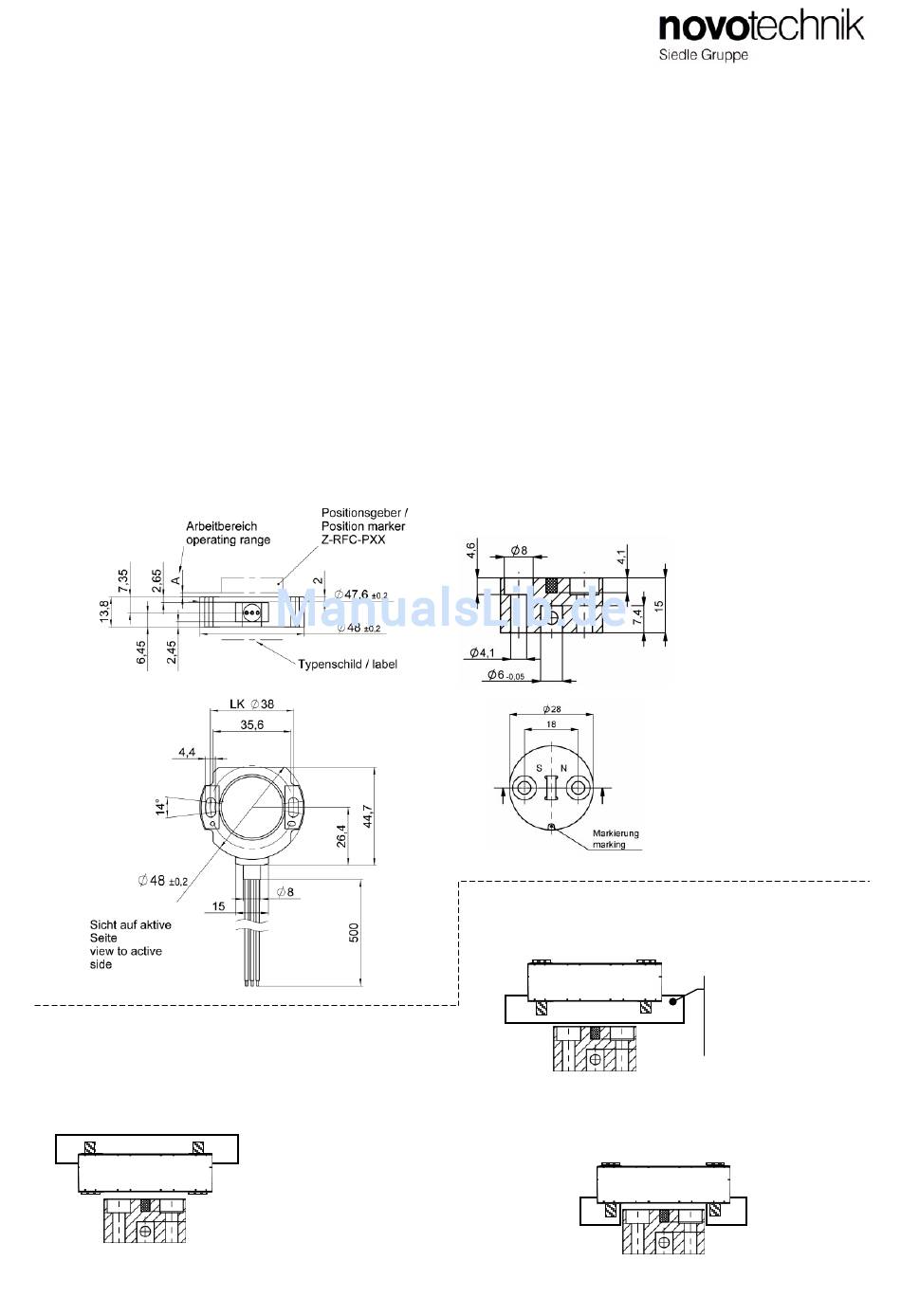

2. Einbau / Installation

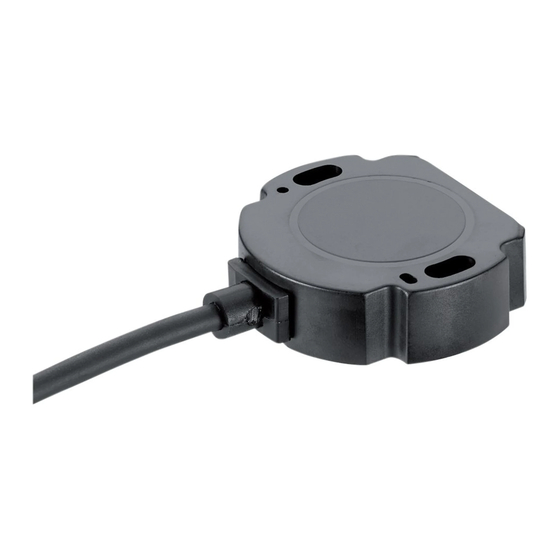

Winkelsensor RFC48xx
Angle Sensor RFC 48xx
Montagebeispiele Sensor - Positionsgeber
Mounting examples sensor - position marker
Beispiel A
Example A
Artikelnummer: 517009_07
Bitte beachten: Der Arbeitsbereich
des Positionsgebers (siehe
Montageanleitung Positionsgeber)
darf nicht überschritten werden ! Das
gilt auch für Beispiel B !
Note: the operating range of the
position marker (see instructions of
use position marker) must not be
exceeded ! This is also valid for
example B !
Änderungen vorbehalten / subject of change
1. Safety notes
1.1 Installation and startup
The rotary sensor is to be placed in service only by
technical personnel under observance of all relevant safety
regulations.
Non-observance of the installation istructions will void any
warranty or liability claims.
All personal protection measures in case of a transducer
defect or failure must be taken before startup.
1.2 Electrical connections
The specified supply voltage is to be applied only at the
terminals provided.
Non-observance of the pin configuration will result in
destruction of the device and loss of warranty.
Positionsgeber Z-RFC-Pxx
Position marker Z-RFC-Pxx
Beispiel B: medienisoliert
Example B: media isolated
Beispiel C: Positionsgeber durch Platte
Example C: Position marker through plate
Zeigt die Markierung am
Positionsgeber in Richtung
Anschlußkabel, befindet
sich der Sensor auf
Kennlinienmitte.
When the marking of the
position marker is pointing
to cable outlet, the output
signal is at 50%
Für Montagehinweise und
Arbeitsbereiche zum
jeweiligen Positionsgeber
bitte separate Montage-
anleitung beachten
For mounting instructions /
operating ranges of
position marker please
refer to its corresponding
instructions of use.
Nichtmagnetisches
Material verwenden !
use non magnetic
material !
Seite/ Page 1
