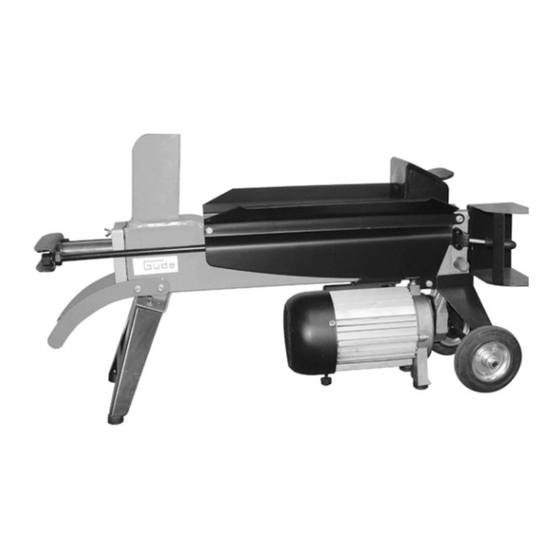

Gude W 370/4T Bedienungsanleitung
Verwandte Anleitungen für Gude W 370/4T
Inhaltszusammenfassung für Gude W 370/4T
- Seite 1 W 370/4T Deutsch 94698 © Copyright Güde GmbH & Co. KG - Birkichstrasse 6 - 74549 Wolpertshausen - Germany...
- Seite 2 Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. A.V. 1 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. © Güde GmbH & Co. KG - 2010 Wir sind bestrebt unsere Produkte laufend zu verbessern. Daher können sich technische Daten und Abbildungen ändern! Gerät Kurzholzspalter mit Zweihand-Bedienung, hochwertiger Spezialelektromotor...
-
Seite 3: Gewährleistung
Einleitung Unsere Holzspalter sind entsprechend den letzten europäischen Sicherheitsnormen, insbesondere EN 609, geplant und gebaut. Der Besitzer muss die Arbeitskräfte zweckmäßig einweisen. Der Hersteller haftet nicht für Folgeschäden an Personen oder Sachen, die durch Missachtung dieser Anleitung, unsachgemäßer Gebrauch der Maschine, Entfernung von Fabrik- und Hinweisschilder, Entfernung oder der Verstellung von Schutz- und Sicherheitsvorschriften und jedes andere sicherheitswidrige Handeln hervorgerufen wurden. -
Seite 4: Verhalten Im Notfall
Verhalten im Notfall Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Kennzeichnungen auf dem Gerät Erklärung der Symbole In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: Produktsicherheit, Verbote, Warnung: Produkt ist mit den... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Holzspalter ist ausschließlich zum Spalten von bereits mit einer Säge abgelängten Brennholzstücken mit einer max. Länge von 37 cm konstruiert Es dürfen mit dieser Maschine keine anderen Arbeiten verrichtet werden, als die Arbeiten, für die die Maschine gebaut ist und die in der Bedienungsanleitung beschrieben werden. Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden. -
Seite 6: Technische Daten
Technische Daten W 370/ 4T Anschluss: 230 V/50 Hz Motorleistung: 1,5 kW (P1, S6 60%) Kabellänge: Max. Spaltdruck: Schutzklasse: IP 54 Isolationsklasse: Hydraulikölmenge: 2,4 l Leerlaufdrehzahl: 2950 min Max. Spalthub: 300 mm Spaltgut-Ø: Min. 50 mm – max. 250 mm Max. -
Seite 7: Bedienung
Baugruppe 2 Abb. 2 – Pos. 3 Abb. 5 Baugruppe 4 Benötigte Baugruppen Teile aus Lieferumfang Baugruppe 3 Abb. 2 – Pos. 2 Abb. 2 – Pos. 5 / 2x Abb. 2 – Pos. 4 / 2x Abb. 6 Der Spalter ist auf einer ebenen Fläche (Arbeitstisch) in einer Arbeitshöhe von ca. 60-75 cm zu positionieren. -
Seite 8: Maße Des Spaltgutes
Vor jedem Gebrauch kontrollieren Sie den Ölstand des Spalters. Stellen Sie den Spalter hochkant. Lösen Sie mit einem Sechskanntschlüssel die Schraube am Ölmessstab und ziehen diesen heraus um den Ölstand abzulesen. Der Ölstand sollte sich zwischen den beiden Markierungen am unteren Ende des Ölmessstabes befinden. -
Seite 9: Schritt-Für-Schritt-Anleitung
Das Gerät erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist. Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen. Das Gerät ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die eine maximale zulässige Netzimpedanz von Z = 0,233 Ω... - Seite 10 Dichtungen erneuern äußeren Teilen Holzstück z. B. zu astig. Schubtisch vollständig zurückfahren, indem die Spaltgut hat sich Steuerung losgelassen wird. verklemmt Inspektion und Wartung Vor sämtlichen Arbeiten zur Instandhaltung ist die Maschine abzustellen und von der Stromzufuhr zu trennen. Wartungsarbeiten, die in diesem Handbuch nicht ausdrücklich beschrieben sind, müssen von Fachpersonal ausgeführt werden, da Gefahrensituationen entstehen können, auf die der Bediener nicht vorbereitet ist.
- Seite 11 A.V. 2 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung? Auf unserer Homepage www.guede.com im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen.
-
Seite 12: Eg-Konformitätserklärung
EG-Konformitätserklärung EC Declaration of Conformity Hiermit erklären wir, Güde GmbH & Co. KG We herewith declare, Birkichstraße 6, 74549 Wolpertshausen, Germany Dass die nachfolgend bezeichneten Geräte aufgrund der Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen.
