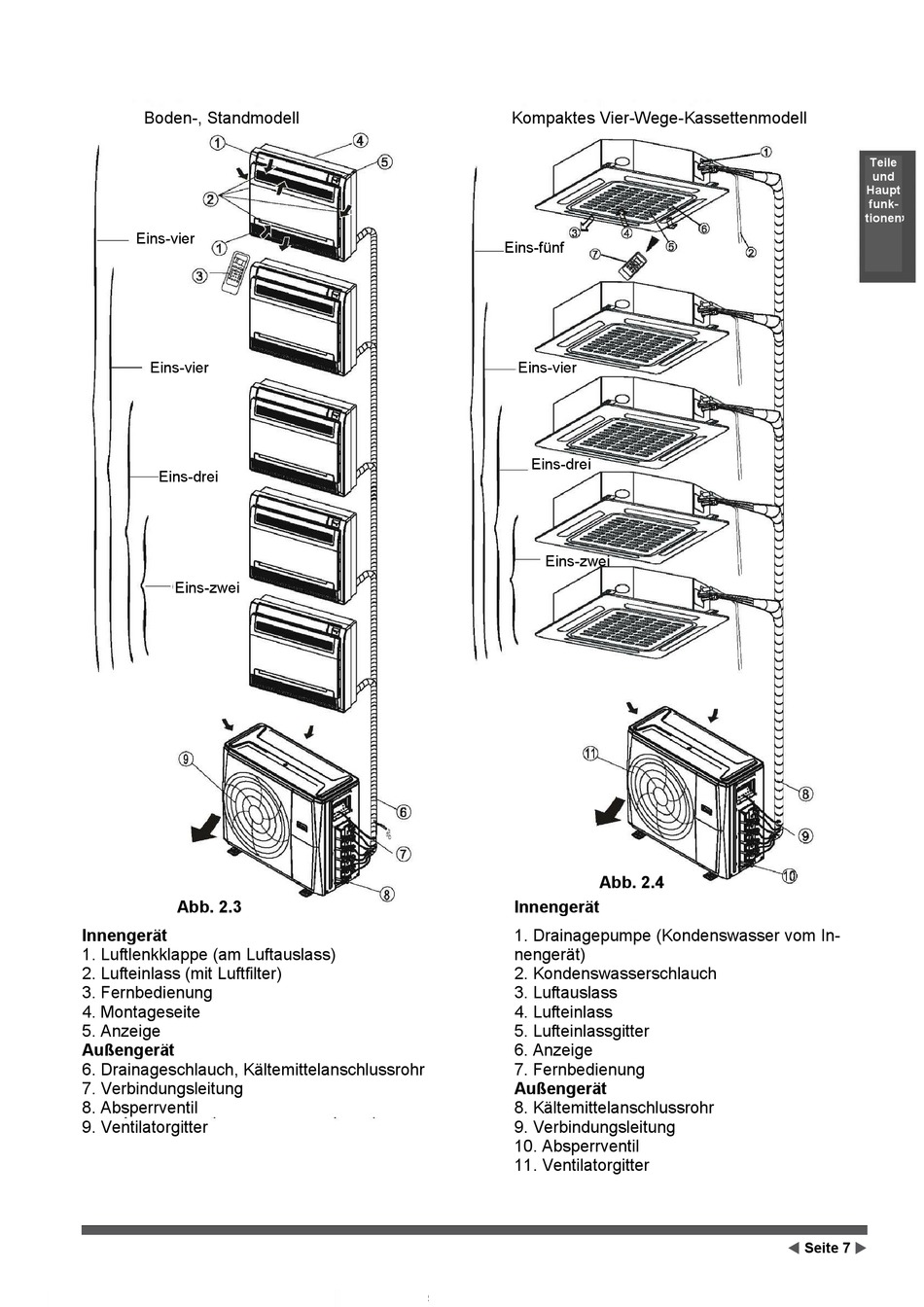

Boden-, Standmodell
Eins-vier
Eins-vier
Eins-drei
Eins-zwei
Abb. 2.3
Innengerät
1. Luftlenkklappe (am Luftauslass)
2. Lufteinlass (mit Luftfilter)
3. Fernbedienung
4. Montageseite
5. Anzeige
Außengerät
6. Drainageschlauch, Kältemittelanschlussrohr
7. Verbindungsleitung
8. Absperrventil
9. Ventilatorgitter
Kompaktes Vier-Wege-Kassettenmodell
Eins-fünf
Eins-vier
Eins-drei
Eins-zwei
Abb. 2.4
Innengerät
1. Drainagepumpe (Kondenswasser vom In-
nengerät)
2. Kondenswasserschlauch
3. Luftauslass
4. Lufteinlass
5. Lufteinlassgitter
6. Anzeige
7. Fernbedienung
Außengerät
8. Kältemittelanschlussrohr
9. Verbindungsleitung
10. Absperrventil
11. Ventilatorgitter
Teile
und
Haupt
funk-
tionen
Seite 7
