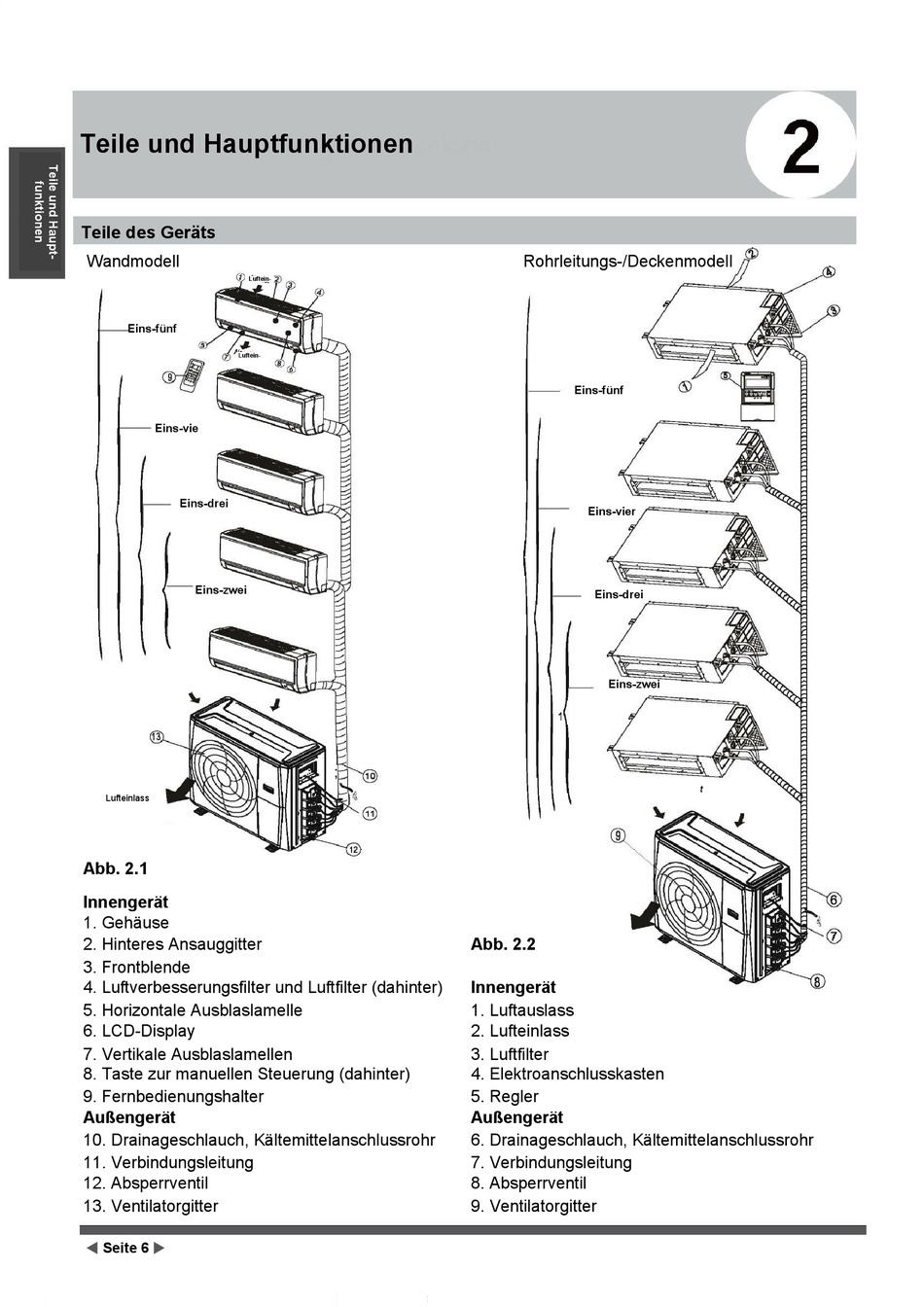

Teile und Hauptfunktionen

Teile des Geräts
Wandmodell
Luftein-
Eins-fünf
Luftein-
Eins-vier
Eins-drei
Eins-zwei
Lufteinlass
Abb. 2.1
Innengerät
1. Gehäuse
2. Hinteres Ansauggitter
3. Frontblende
4. Luftverbesserungsfilter und Luftfilter (dahinter)
5. Horizontale Ausblaslamelle
6. LCD-Display
7. Vertikale Ausblaslamellen
8. Taste zur manuellen Steuerung (dahinter)
9. Fernbedienungshalter
Außengerät
10. Drainageschlauch, Kältemittelanschlussrohr
11. Verbindungsleitung
12. Absperrventil
13. Ventilatorgitter
 Seite 6 
;
Abb. 2.2
Innengerät
1. Luftauslass
2. Lufteinlass
3. Luftfilter
4. Elektroanschlusskasten
5. Regler
Außengerät
6. Drainageschlauch, Kältemittelanschlussrohr
7. Verbindungsleitung
8. Absperrventil
9. Ventilatorgitter
Rohrleitungs-/Deckenmodell
Eins-fünf
Eins-vier
Eins-drei
Eins-zwei
1
