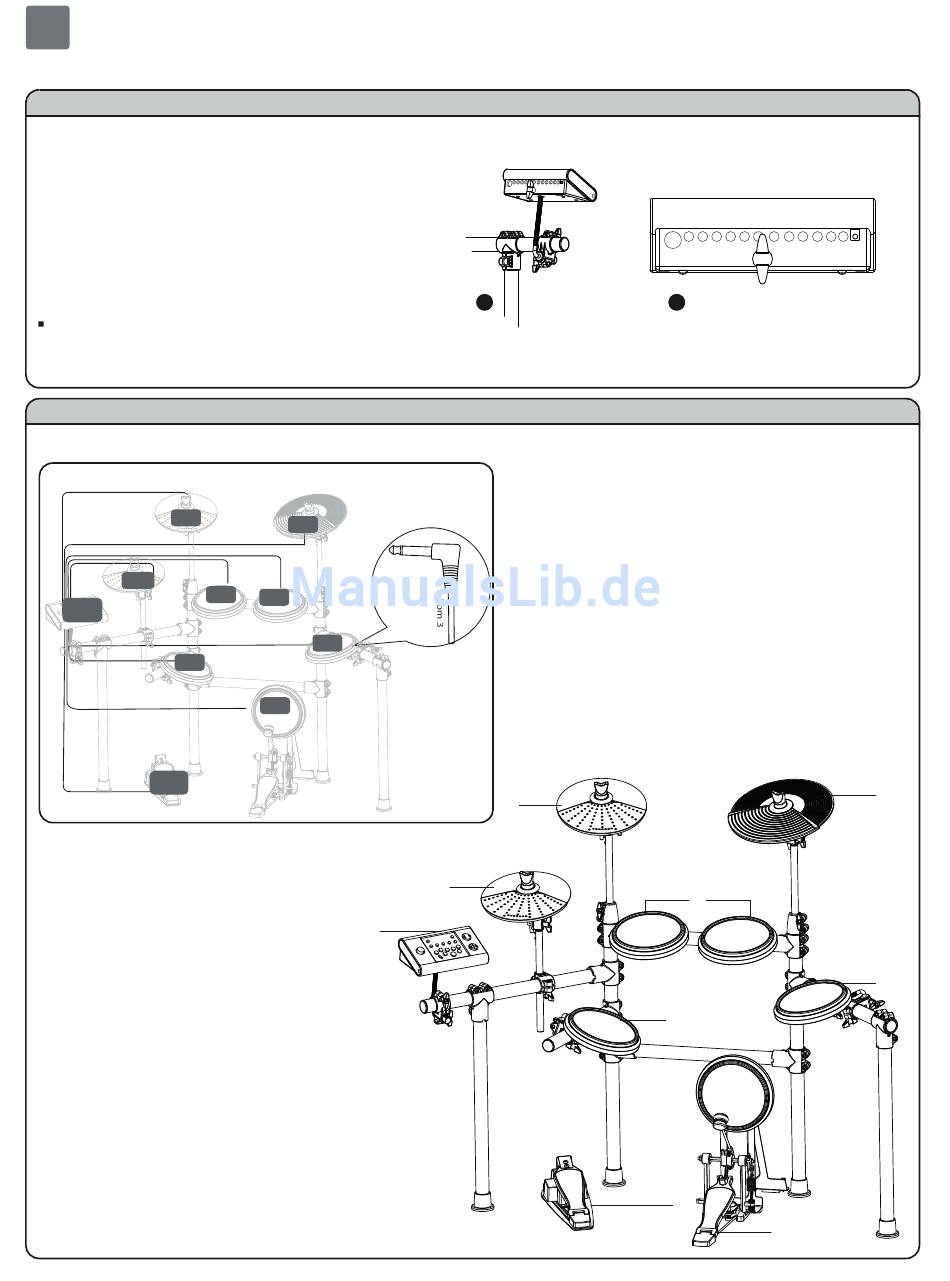

Die Pads mit dem Drum Modul verbinden

Modul befestigen
1. Lösen Sie die Flügelschraube an der Klemme von
Seitenarm (L1). Ziehen Sie die Flügelschraube
fest um das Modul zu fixieren.
2. Verbinden Sie das Kabel mit dem entsprechenden
Trigger Eingang des Moduls.
Hinweis:
Passen Sie die Position des Moduls an, indem Sie die
Halterungen wie gewünscht verstellen und ziehen
anschliessend die Flügelschraube fest.
Verkabelung
Verkabeln Sie die Pads so wie abgebildet.
Crash
Hi-Hat
Tom1
Drum
Module
Snare
Hi-Hat
Pedal
1. Platzieren Sie das Bass Drum Pedal mittig vorm
Rack wie abgebildet.
2. Platzieren Sie das Hi-Hat Pedal links auf dem Boden.
3. Verbinden Sie die Pads mit dem drum Modul mit den
entsprechend markierten Kabeln.
Sind Sie bereit? Viel Spaß beim spielen!
Ride
Tom2
Tom3
Kick
Drum Module
1
Crash
Hi-Hat
Hi-Hat Control
2
Tom 1 Tom 2
Snare
Kick
Ride
Tom 3
