2
Aufbau
Mittel Stange (1)
Pfeiler (L1)
1
Seitenarm (R)
Pfeiler (R2)
6

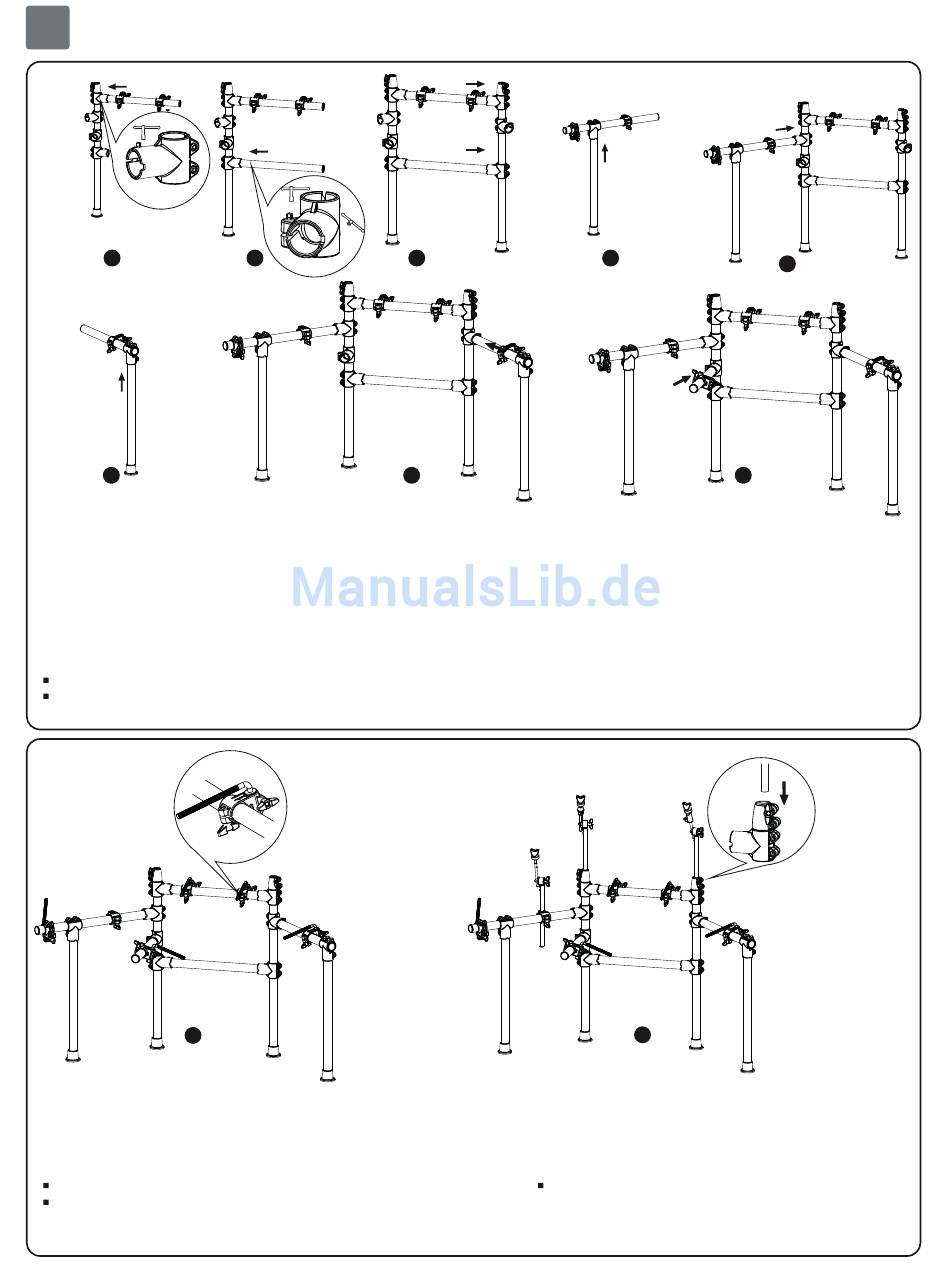

1. Befestigen Sie die Mittel Stange (1) in der Klemme von Pfeiler (L1).
2. Befestigen Sie die Mittel Stange (2) in der Klemme von Pfeiler (L1).
3. Befestigen Sie die Mittel Stangen (1) und (2) mit den Klemmen von Pfeiler (R1).
4. Befestigen Sie den Seitenarm (L1) in der Klemme von Pfeiler (L2).
5. Befestigen Sie den Seitenarm (L1) in der Klemme von Pfeiler (L1).
6. Befestigen Sie den Seitenarm (R) in der Klemme von Pfeiler (R2).
7. Befestigen Sie den Seitenarm (R) in der Klemme von Pfeiler (R1).
8. Befestigen Sie den Seitenarm (L2) in der Klemme von Pfeiler (L1).
Hinweis:
Lösen oder ziehen Sie die Schraube an der Klemme mit dem Stimmschüssel fest.
Passen Sie die Höhe der Seitenarme mit dem Stimmschlüssel an.
Flügelschraube 1
Flügelschraube 2
9
9. Lösen Sie die Flügelschraube an der Halter Klemme die sich an der
Mittel Stange (1), Seitenarm (L2) und Seitenarm (R ) befindet. Fügen Sie
den Hexagon L-Halter in die Klemme ein. Ziehen Sie die Flügelschraube
wieder fest und wiederholen den Vorgang für die verbleibenden L-Halter.
Hinweis:
Lösen oder ziehen Sie die Flügelschrauben der Halterung fest wie angezeigt.
Platzieren Sie Halterungen wie gewünscht und ziehen Sie dann die Flügel-
schrauben fest.
Pfeiler (R1)
Mittel Stange (2)
2
3
7
Seitenarm (L1)
Pfeiler (L2)
4
Seitenarm (L2)
10
10. Lösen Sie die Flügelschrauben der Klemmen auf
Pfeiler (L1), Pfeiler (R1) und Seitenarm (L1).
Fügen Sie die Beckenarme in die entsprechenden
Klemmen ein und ziehen die Schrauben wieder fest.
Hinweis:
Lösen oder ziehen Sie die Flügelschrauben der
Halterung fest wie angezeigt.
5
8
