3

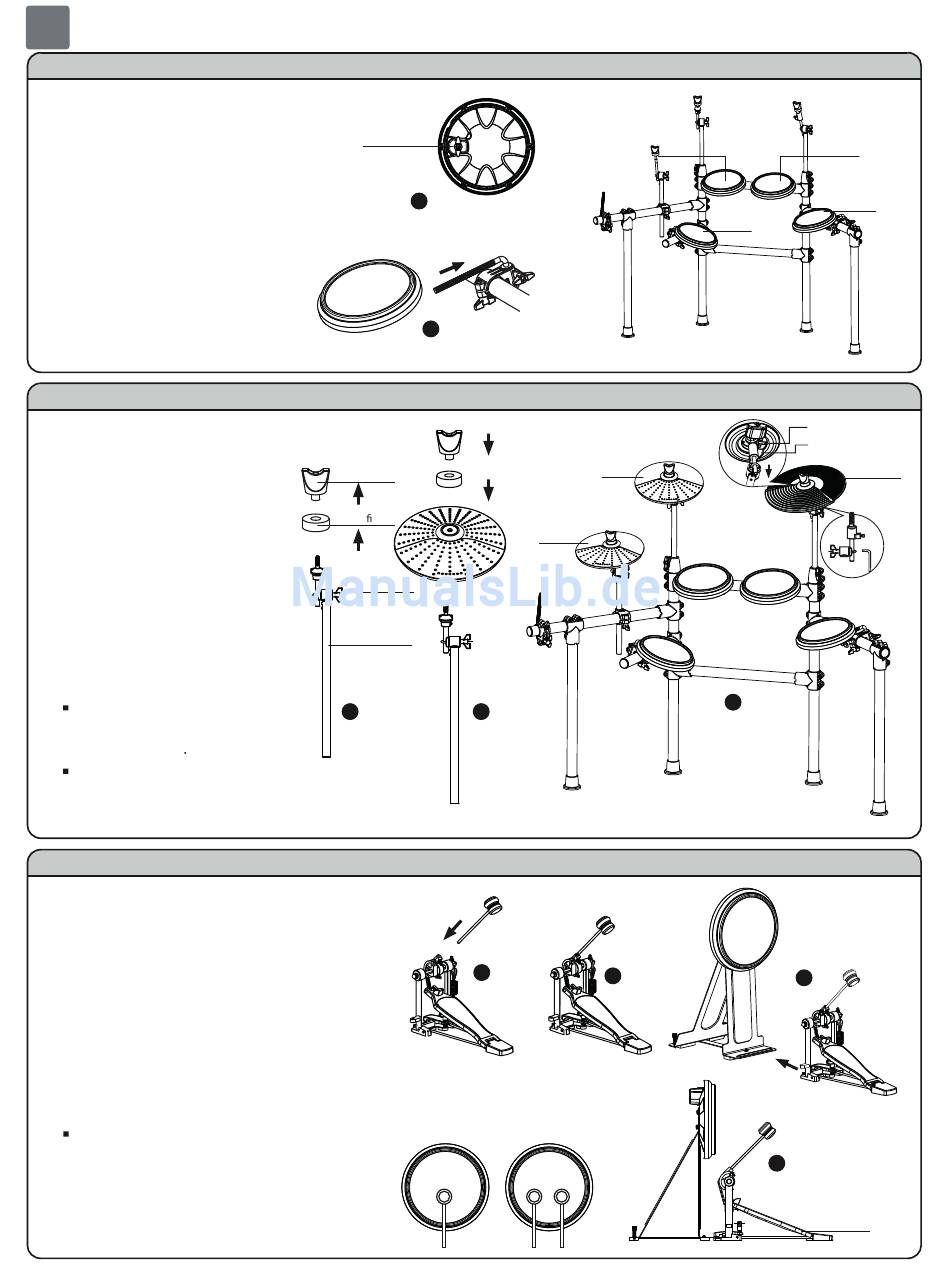

Becken befestigen
Pads am Rack befestigen
1. Lösen Sie die Schraube an den Pads.
2. Befestigen Sie das Pad auf dem L-Halter
und ziehen die Schraube am Pad wieder fest.
Becken befestigen
1. Entfernen Sie die Flügelschraube
und den Beckenfilz auf den
Beckenarmen.
2. Legen Sie das Becken auf die
Vorrichtung und legen dann den
Beckenfilz auf das Becken Pad
und befestigen anschliessend
wieder die Flügelschraube.
3. Passen Sie die Beckenposition
mit der Flügelschraube 4 an.
Hinweis:
Platzieren Sie das Becken auf
der Halterung und führen Sie die
Öse durch das Loch im Becken.
Ziehen Sie die Schraube mit dem
Hexagon Schlüssel fest.
Das Bassdrum Pedal zusammenbauen/befestigen
1. Führen Sie den Schlägel in die Vorrichtung ein.
2. Befestigen Sie den Schlägel mit der Schraube
so, dass er mittig auf das Pad trifft.
3. Befestigen Side das Pedal am Kick Pad.
4. Ziehen Sie die Flügelschraube fest um das
Pedal sicher zu arretieren.
Hinweis:
Platzieren Sie den einen Schlägel in der Mitte
des Pads und die anderen beiden Schlägel
mit gleichem Abstand von der Padmitte
wie abgebildet.
Flügelschraube
1
2
Flügelschraube
Becken lz
Flügelschraube 4
Becken
Winkeleinstellung
1 2
1
Tom 1
Snare
Crash
Hi-Hat
2
Tom 2
Tom 3
Slot
Tap
Ride
Hexagon
Key
3
3
4
Flügelschraube
