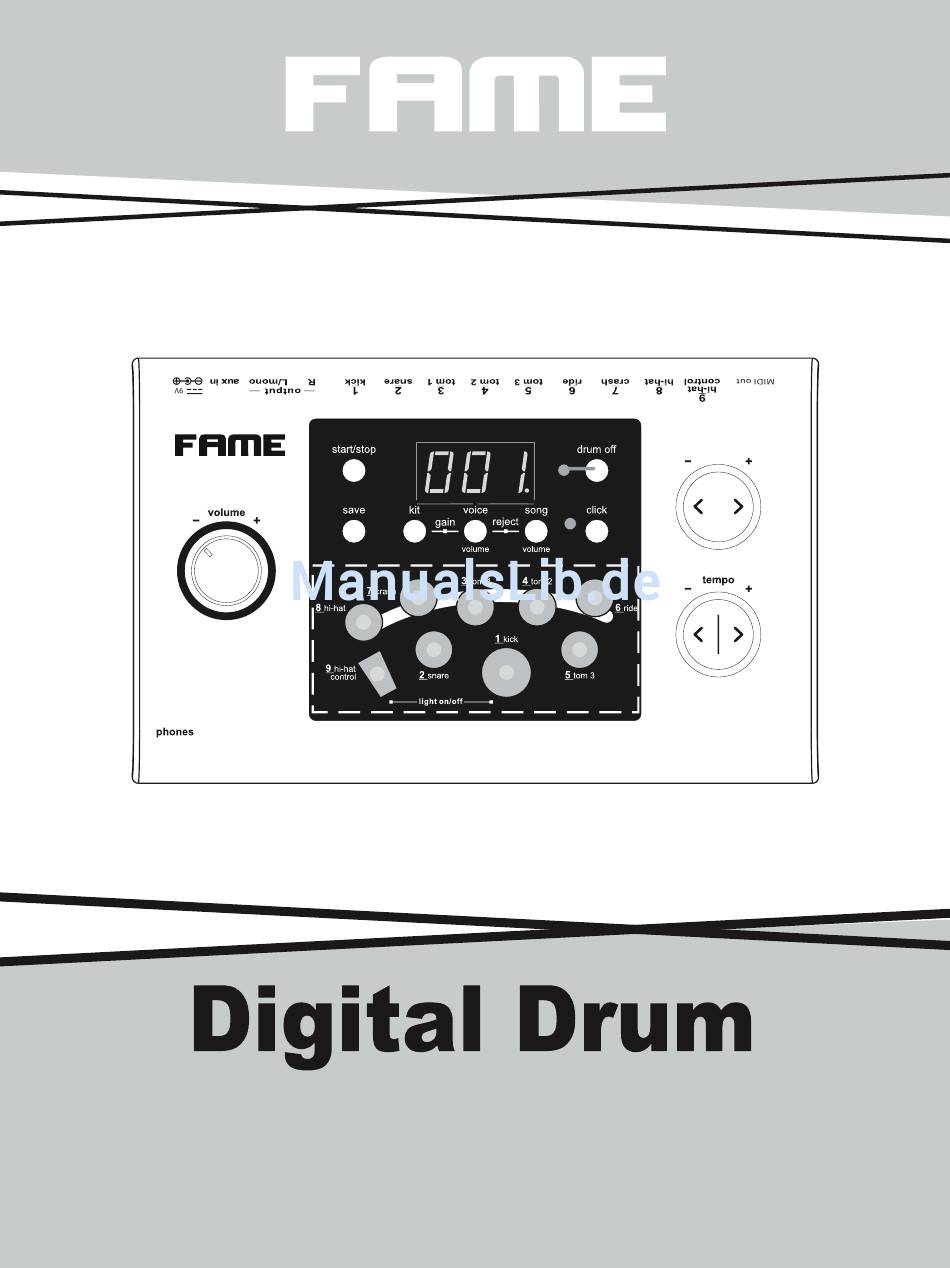

- Seite 1 DD-5200 Bedienungsanleitung FAME DD-5200...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE VORSICHTSMAßNAHMEN Bitte lesen Sie die folgenden Hinweise sorgfältig durch, Die Einhaltung der Grenzwerte für ein digitales Gerät der bevor Sie fortfahren. Klasse B gemäß Teil 15 der Richtlinien der amerikanischen Federal Communications Commission wurde in entspre- Bewahren Sie bitte diese Bedienungsanleitung für den chenden Prüfungen für dieses Gerät nachgewiesen. -
Seite 3: Inhaltsverzeichnis
INHALT Bedienfeld Vorderseite................................4 Rückseite................................5 Seiten.................................5 Setup Anschliessen der Pads und Pedale........................6 Ein MIDI Gerät anschliessen..........................7 Anschliessen an Audio Geräte..........................7 Anschliessen eines CD Players, etc. (Aux In Buchse)..................7 Anschliessen eines Kopfhörers.........................7 Stromversorgung...............................7 Funktionen Power einschalten..............................8 Lautstärkeregelung............................8 Ein Drum Kit auswählen.............................8 Mit Metronom spielen............................8 Einen Song spielen Einen Song auswählen............................9... -
Seite 4: Bedienfeld
Bedienfeld Vorderseite DD-5200 1. [volume] Taste 8. [drum off] Taste Regelt die Lautstärke des Phone- und Schalten Sie das Schlagzeug stumm. Line-Ausgangs. 9. Beat Anzeige 2. [save] Taste Der Beat des Metronoms oder Songs wird abgespielt. Hiermit können die derzeitigen Kit-Einstellungen als User Kit gespeichert werden. -
Seite 5: Rückseite
Bedienfeld Rückseite MIDI out 14. MIDI OUT Buchse 17. AUX IN Verbinden Sie mit diesem Anschluss ein Dieser Eingang ist für den Anschluss externer Geräte. externes Soundmodul. 15. TRIGGER Anschluss 18. Netzanschlussbuchse (DC 9V) Verbinden sie hiermit die Pads, Becken, Verbinden Sie hiermit einen AC Adapter. -
Seite 6: Setup
Setup WARNUNG! Um elektrischen Schock und Schaden am Gerät zu vermeiden, stellen Sie sicher, dass das Gerät ausgeschaltet ist bevor Sie irgendwelche Verbindungen vornehmen. Anschliessen der Pads und Pedale Verwenden Sie die mitgelieferten Kabel und verbinden Sie sie mit dem Trigger-Eingang auf der Rückseite des Moduls. -
Seite 7: Ein Midi Gerät Anschliessen
Setup MIDI Gerät Ein MIDI Gerät anschliessen Wenn Sie ein MIDI Gerät oder eine externe Soundquelle anschliessen MIDI out möchten. Übertragung von MIDI Dateien Verbinden Sie die MIDI OUT Buchse des Drum Moduls mit dem MIDI IN Anschluss des externen MIDI Gerätes mittels eines MIDI Kabels. MIDI OUT MIDI IN Durch den MIDI Ausgang gibt das Schlagzeug alle MIDI Codes... -
Seite 8: Funktionen
Funktionen Power einschalten Stellen Sie sicher, dass Sie sämtliche notwendigen Verbindungen angeschlossen haben (Pads, Audio, usw.) und drehen Sie den Lautstärke Regler auf Minimum. Nun schalten Sie den Power-Knopf EIN (ON) um den Strom einzuschalten. Das Display zeigt die Songnummer an und das Anzeigelämpchen leuchtet auf. Anzeigelämpchen Lautstärkeregelung Schlagen Sie nun die Pads an und stellen die Lautstärke langsam mit... -
Seite 9: Einen Song Spielen
Einen Song spielen Einen Song auswählen Dieses Drum Modul verfügt über insgesamt 60 Preset Songs. Hinweis: Song Anzeigelämpchen Wenn Sie das Gerät einschalten ist die Preset Song Einstellung auf 001. Drücken Sie die [Song / Volume] Taste. Das Anzeigelämpchen blinkt und zeigt die derzeitige Songnummer an. Drücken Sie die [+] / [-] Tasten um einen der Songs auszuwählen und anzuhören. -
Seite 10: Das Schlagzeug Im Song Stumm Schalten
Einen Song spielen Drum off indicator Drum off indicator Das Schlagzeug im Song stumm schalten Drücken Sie die [Drum Off] Taste. Das Drum Off Anzeigelämpchen leuchtet auf. Nun ist die Stummschaltungsfunktion aktiviert. Drücken Sie die [Start / Stop] Taste um die Wiedergabe zu starten. Der Teil des Schlagzeugs im Song wird stumm geschaltet. -
Seite 11: Ein User Drum Kit Erstellen
Ein User Drum Kit erstellen Einstellen der Drum Stimmen Stimmen-Anzeigelämpchen Das Modul enthält 335 hochwertige Percussion Sounds mit denen Sie die Pads, 3 Becken, HiHat und Bassdrum belegen können. So können Sie Ihr eigenen Drum Kit mit den von Ihnen ausgewählten Sounds erstellen. Die Plätze 025-035 sind für das Abspeichern Ihrer eigenen Drum Kits vorbehalten. -
Seite 12: Das User Drum Kit Speichern
Ein User Drum Kit erstellen Das User Drum Kit speichern Wenn Sie Ihre eigenen Drum Kit erstellt haben, müssen Sie es abspeichern. Ansonsten gehen Ihre Einstellungen verloren sobald Sie das Modul ausschalten. Drücken Sie die [Save] Taste. Die Kitnummer 025 wird angezeigt und leuchtet auf. Drücken Sie die [+] / [-] Tasten um die Kitnummer (025-035) auszuwählen, in der Sie Ihr Drum Kit abspeichern möchten. -
Seite 13: Einstellungen
Einstellungen Einstellen der Pad Empfindlichkeit Sie können die Empfindlichkeit (Gain) der Pads einstellen. Halten Sie die [Kit] Taste gedrückt und drücken Sie die [Voice / Volume] Taste. Die Anzeige zeigt „E XX“ an. (XX =Gain Level Wert, 00 bis 15). Das Anzeigelämpchen leuchtet auf und die Anzeige zeigt den derzeitigen Empfindlichkeitswert an. -
Seite 14: Hall
Einstellungen Hall Mit dieser Funktion können Sie den Hall-Effekt einstellen. Im Kit Modus drücke Sie die [Kit] Taste. Die Anzeige zeigt die derzeitige Hall-Einstellung an. Drücken Sie die die [+] / [-] Tasten um den Hall ein- oder auszuschalten. Tuning Mit dieser Funktion können Sie den Pitch einstellen. -
Seite 15: Midi Einstellungen
MIDI Einstellungen Über MIDI Die Abkürzung MIDI steht für "Musical Instruments Digital Interface" (digitale Schnittstelle für Musikinstrumente), einen internationalen Standard zur Verbindung von elektronischen Musikinstrumenten und Computern. MIDI Verbindung MIDI OUT: Dieser Anschluss empfängt MIDI-Dateien vom digitalen Drum Kit an andere MIDI-Geräte. Mit externen Geräten verbinden Der Kanal den das Modul zur Übertragung nutzt ist auf Kanal 10 festgelegt. -
Seite 16: Drum Stimmen (Voices) Liste
Drum Sound (Voices) Liste Drum off indicator Drum off indicator Name Classic Snare 2 Electronic Snare 7 Kick Classic Snare Rim 2 Electronic Snare 8 Standard Kick 1 Acoustic Snare Standard Kick 2 Acoustic Snare Rim Classic Tom 1 Classic Kick 1 Rock Snare 1 Classic Tom 2 Classic Kick 2... - Seite 17 Drum Sound (Voices) Liste HipHop Tom 1 Standard Crash 1 Conga Slap High HipHop Tom 2 Standard Crash 2 Conga Slap Mid Conga Low HipHop Tom 3 Standard Crash 3 Conga Slap HipHop Tom 4 Rock Crash 1 Cowbell HipHop Tom 5 Rock Crash 2 Timbale High HipHop Tom 6...
-
Seite 18: Preset Kit Liste
Preset Kit Liste Name Acoustic Acoustic Standard 1 Standard 2 Funk 1 Funk 2 Fusion Camco Brush Room Rock Pop Rock Jazz Jazz Brush Timpani Songo 1971's Latin Electronic Disco TR606 HipHop Electronic 1 Electronic 2 Teckno 1 User Acoustic Standard 1 Standard 2 Funk 1... -
Seite 19: Song Liste
Song Liste Name LCD Name Name LCD Name Drum Intro DrumInt 3\4Pop Jazz2 Drum Main A Drum A Reggae2 Drum Main B Drum B Jazz2 Reggae3 Electronic&Funk Blues&Fk Reggae2 Ltin Rk2 Ballad1 Ballad1 Reggae3 3/4Pop Fusion1 Fusion1 Latin Rock2 Dance1 Dance1 BigBand1 BigBand1... -
Seite 20: Gm Drum Stimmen (Voices) Liste
GM Drum Sound (Voices) Liste Standard 1 (bank 0) Standard 2 (bank 4) Room (bank 8) Rock (bank 16) 27－D#1 High Q <- <- <- 28 E1 Slap <- <- <- 29－F1 Scratch Push <- <- <- 30－F#1 Scratch Pull <- <- <-... - Seite 21 GM Drum Sound (Voices) Liste Funk (bank 17) Electronic (bank 24) 808 (bank 25) House (bank 28) 27－D#1 <- <- <- <- 28 E1 <- <- <- <- 29－F1 <- <- <- <- 30－F#1 <- <- <- <- 31－G1 <- <- <- <-...
- Seite 22 GM Drum Sound (Voices) Liste Jazz (bank 32) Brush (bank 40) Orchestra (bank 48) 27－D#1 <- <- Concert Hi-hat Close 28 E1 <- <- Concert Hi-hat Pedal 29－F1 <- <- Concert Hi-hat Open 30－F#1 <- <- Concert Ride 31－G1 <- <- <- 32－G#1...
-
Seite 23: Midi Anwendungsliste
MIDI Anwendungsliste Funktion Übertragung Bemerkungen O : JA X : NEIN... - Seite 24 Aufbau Anleitung ACHTUNG: Achten Sie auf Ihre Finger wenn Sie die Klammern einstellen. Es besteht die Gefahr von Quetschungen und anderen Verletzungen. Achten Sie ausserdem auf die Rohrenden, die Innenseite der Rohre und Schrauben. Dort befinden sich unter Umständen scharfe Kanten, die zu Schnittwunden führen können. Paket Inhalt (Bevor Sie den Zusammenbau beginnen stellen Sie bitte sicher, das der Paket Inhalt komplett ist) CYMBAL PADS Karton...
- Seite 25 Aufbau Mittel Stange (1) Seitenarm (L1) Pfeiler (L1) Pfeiler (R1) Mittel Stange (2) Pfeiler (L2) Seitenarm (R) Seitenarm (L2) Pfeiler (R2) 1. Befestigen Sie die Mittel Stange (1) in der Klemme von Pfeiler (L1). 2. Befestigen Sie die Mittel Stange (2) in der Klemme von Pfeiler (L1). 3.
- Seite 26 Becken befestigen Pads am Rack befestigen Flügelschraube 1. Lösen Sie die Schraube an den Pads. Tom 1 Tom 2 2. Befestigen Sie das Pad auf dem L-Halter und ziehen die Schraube am Pad wieder fest. Tom 3 Snare Becken befestigen Slot Crash 1.
-
Seite 27: Die Pads Mit Dem Drum Modul Verbinden
Die Pads mit dem Drum Modul verbinden Modul befestigen 1. Lösen Sie die Flügelschraube an der Klemme von Seitenarm (L1). Ziehen Sie die Flügelschraube fest um das Modul zu fixieren. 2. Verbinden Sie das Kabel mit dem entsprechenden Trigger Eingang des Moduls. Hinweis: Passen Sie die Position des Moduls an, indem Sie die Halterungen wie gewünscht verstellen und ziehen... - Seite 28 Produziert für: Music Store Professional GmbH Istanbulstr. 22-26 51103 Köln Deutschland...
