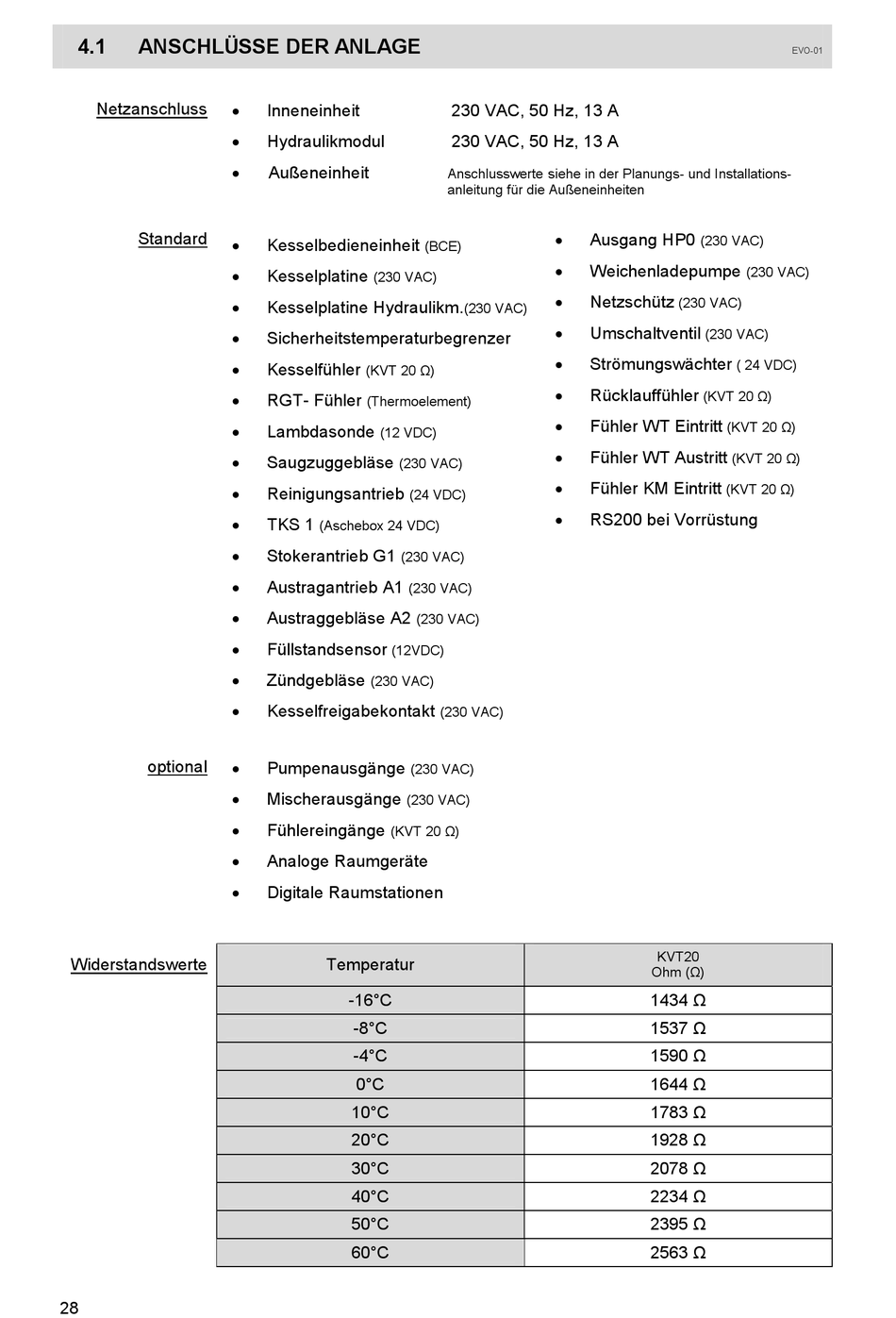

4.1 ANSCHLÜSSE DER ANLAGE
Netzanschluss
Standard
optional
Widerstandswerte
28

Inneneinheit

Hydraulikmodul

Außeneinheit

Kesselbedieneinheit

Kesselplatine
(230 VAC)

Kesselplatine Hydraulikm.

Sicherheitstemperaturbegrenzer

Kesselfühler
(KVT 20 Ω)

RGT- Fühler
(Thermoelement)

Lambdasonde
(12 VDC)

Saugzuggebläse
(230 VAC)

Reinigungsantrieb

TKS 1
(Aschebox 24 VDC)

Stokerantrieb G1
(230 VAC)

Austragantrieb A1

Austraggebläse A2

Füllstandsensor
(12VDC)

Zündgebläse
(230 VAC)

Kesselfreigabekontakt

Pumpenausgänge

Mischerausgänge

Fühlereingänge
(KVT 20 Ω)

Analoge Raumgeräte

Digitale Raumstationen
Temperatur
-16°C
-8°C
-4°C
0°C
10°C
20°C
30°C
40°C
50°C
60°C
230 VAC, 50 Hz, 13 A
230 VAC, 50 Hz, 13 A
Anschlusswerte siehe in der Planungs- und Installations-
anleitung für die Außeneinheiten

(BCE)


(230 VAC)






(24 VDC)

(230 VAC)
(230 VAC)
(230 VAC)
(230 VAC)
(230 VAC)
Ausgang HP0
(230 VAC)
Weichenladepumpe
(230 VAC)
Netzschütz
(230 VAC)
Umschaltventil
(230 VAC)
Strömungswächter
( 24 VDC)
Rücklauffühler
(KVT 20 Ω)
Fühler WT Eintritt
(KVT 20 Ω)
Fühler WT Austritt
(KVT 20 Ω)
Fühler KM Eintritt
(KVT 20 Ω)
RS200 bei Vorrüstung
KVT20
Ohm (Ω)
1434 Ω
1537 Ω
1590 Ω
1644 Ω
1783 Ω
1928 Ω
2078 Ω
2234 Ω
2395 Ω
2563 Ω
EVO-01
