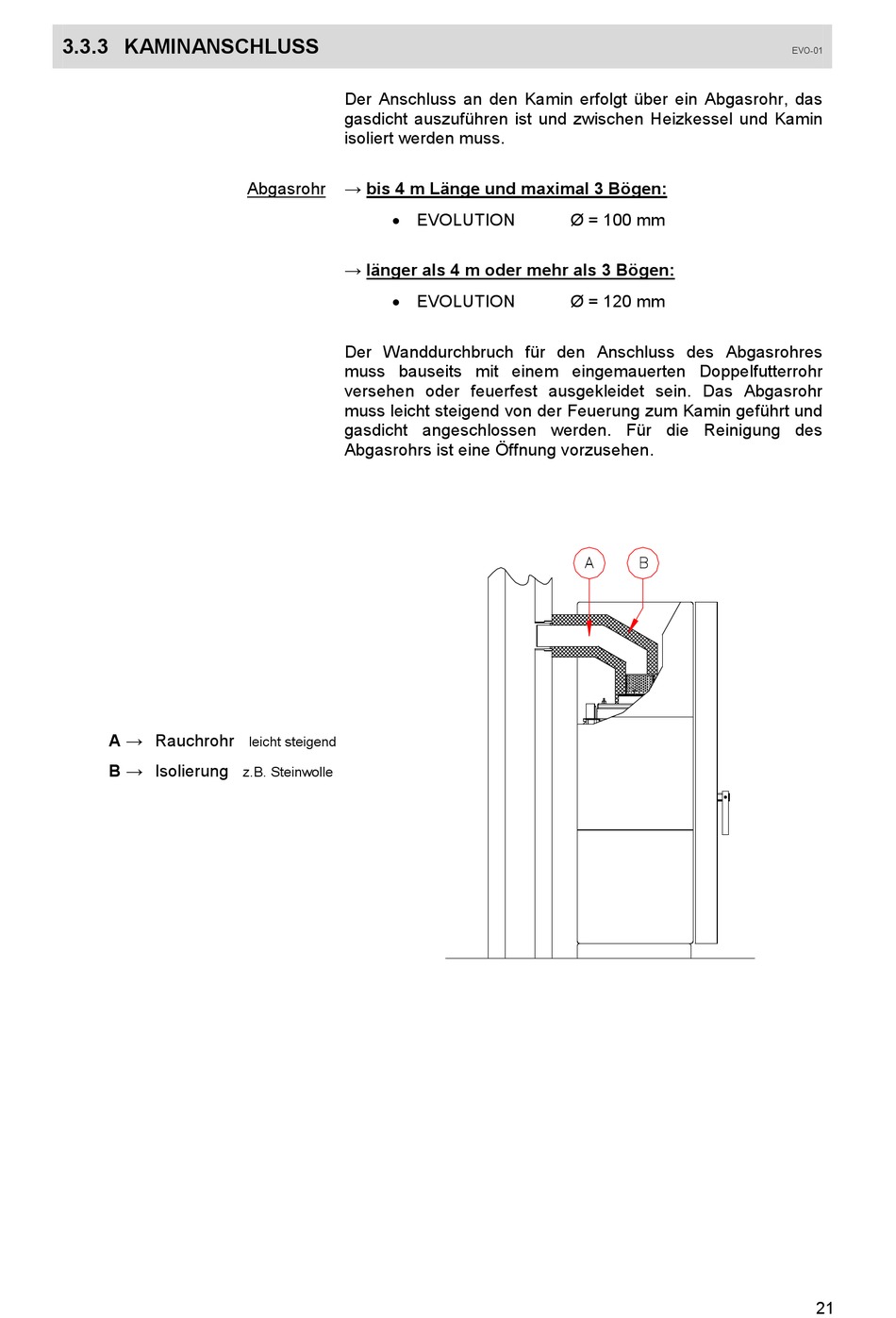

3.3.3 KAMINANSCHLUSS

A → Rauchrohr
B → Isolierung
Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das
gasdicht auszuführen ist und zwischen Heizkessel und Kamin
isoliert werden muss.
Abgasrohr → bis 4 m Länge und maximal 3 Bögen:
 EVOLUTION
→ länger als 4 m oder mehr als 3 Bögen:
 EVOLUTION
Der Wanddurchbruch für den Anschluss des Abgasrohres
muss bauseits mit einem eingemauerten Doppelfutterrohr
versehen oder feuerfest ausgekleidet sein. Das Abgasrohr
muss leicht steigend von der Feuerung zum Kamin geführt und
gasdicht angeschlossen werden. Für die Reinigung des
Abgasrohrs ist eine Öffnung vorzusehen.
leicht steigend
z.B. Steinwolle
Ø = 100 mm
Ø = 120 mm
