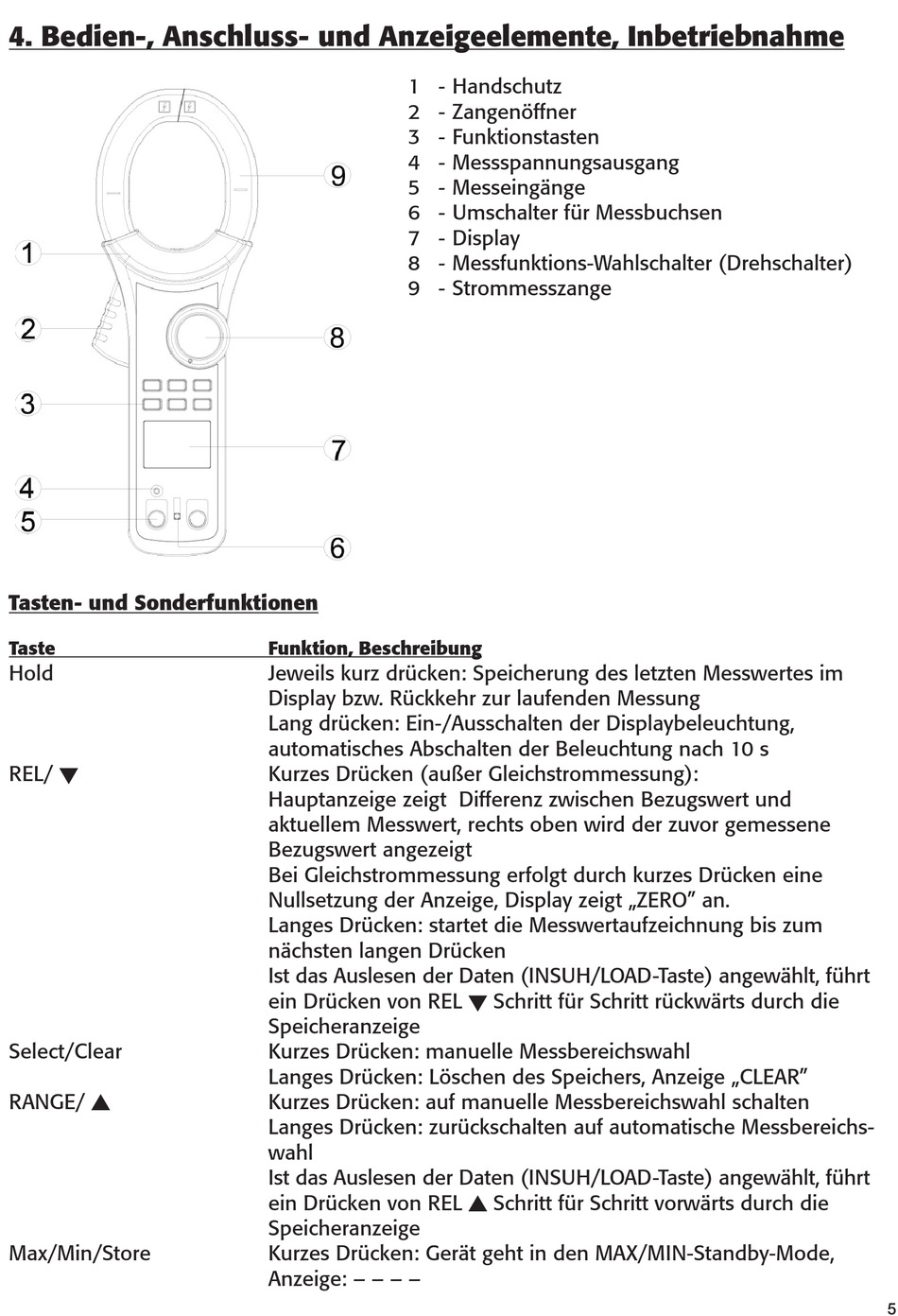

4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme
Tasten- und Sonderfunktionen
Taste
Hold
REL/ t
Select/Clear
RANGE/ s
Max/Min/Store
1 - Handschutz
2 - Zangenöffner
3 - Funktionstasten
4 - Messspannungsausgang
5 - Messeingänge
6 - Umschalter für Messbuchsen
7 - Display
8 - Messfunktions-Wahlschalter (Drehschalter)
9 - Strommesszange
Funktion, Beschreibung
Jeweils kurz drücken: Speicherung des letzten Messwertes im
Display bzw. Rückkehr zur laufenden Messung
Lang drücken: Ein-/Ausschalten der Displaybeleuchtung,
automatisches Abschalten der Beleuchtung nach 10 s
Kurzes Drücken (außer Gleichstrommessung):
Hauptanzeige zeigt Differenz zwischen Bezugswert und
aktuellem Messwert, rechts oben wird der zuvor gemessene
Bezugswert angezeigt
Bei Gleichstrommessung erfolgt durch kurzes Drücken eine
Nullsetzung der Anzeige, Display zeigt „ZERO" an.
Langes Drücken: startet die Messwertaufzeichnung bis zum
nächsten langen Drücken
Ist das Auslesen der Daten (INSUH/LOAD-Taste) angewählt, führt
ein Drücken von REL t Schritt für Schritt rückwärts durch die
Speicheranzeige
Kurzes Drücken: manuelle Messbereichswahl
Langes Drücken: Löschen des Speichers, Anzeige „CLEAR"
Kurzes Drücken: auf manuelle Messbereichswahl schalten
Langes Drücken: zurückschalten auf automatische Messbereichs-
wahl
Ist das Auslesen der Daten (INSUH/LOAD-Taste) angewählt, führt
ein Drücken von REL s Schritt für Schritt vorwärts durch die
Speicheranzeige
Kurzes Drücken: Gerät geht in den MAX/MIN-Standby-Mode,
Anzeige: – – – –
5
