BO
Wandbefestigung

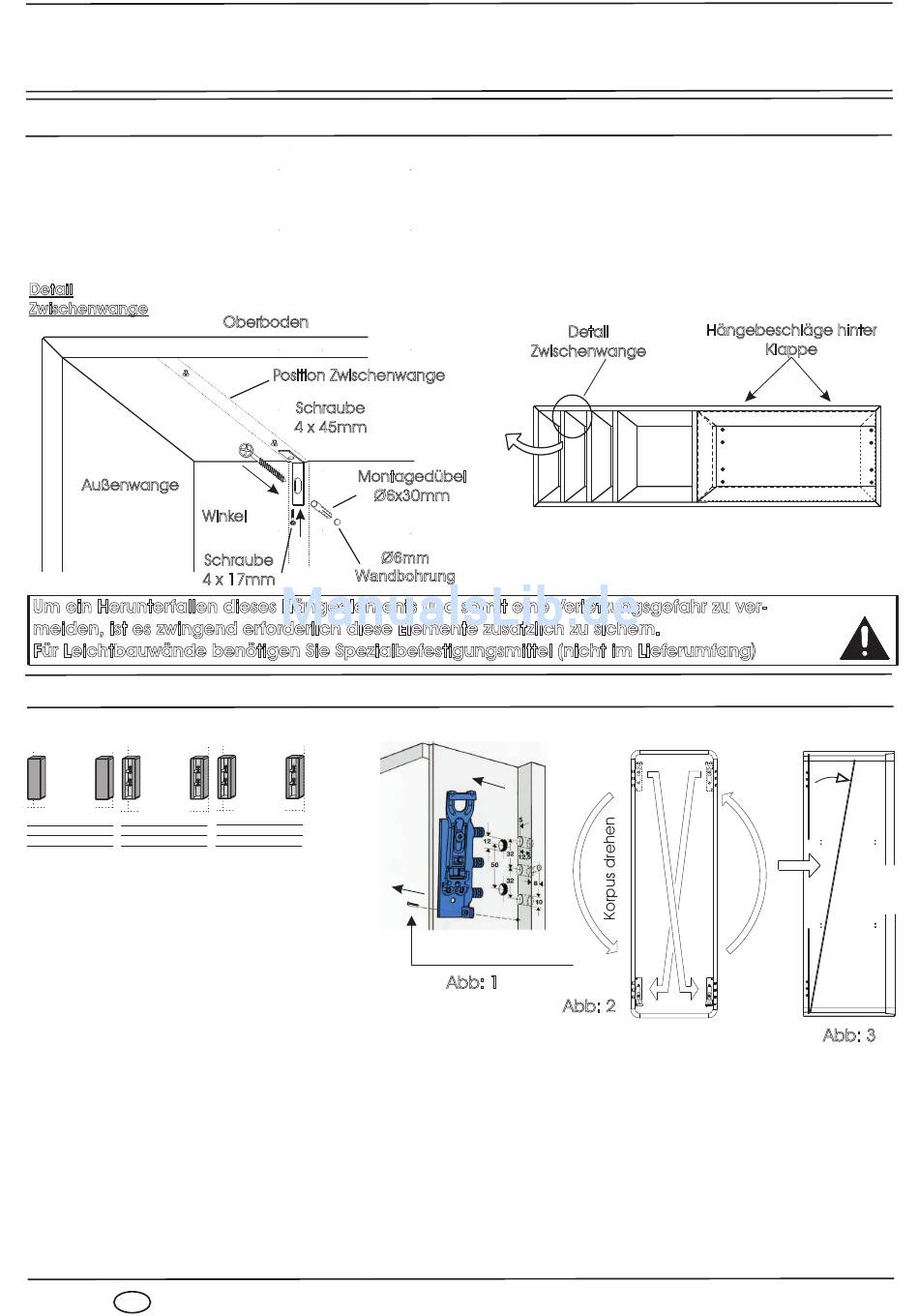

Hängeelement mit offenem Regalteil
Bei Hängeelementen mit offenem Regal wird das Element zunächst mit den Wandhängebe-
schlägen, die sich hinter der Klappe befinden, ausgerichtet und montiert. (wie auf Seite 6
beschrieben) Anschließend wird die äußere Zwischenwange herausgezogen.
Der Montagewinkel wird mit einer 4 x 17mm Holzschraube in die dafür vorgesehene Vorbohr-
ung am Regal sowie mit dem 6mm Kunststoffdübel und einer 4 x 45mm Holzschraube an die
Zimmerwand montiert. Anschließend wird die Zwischenwange zurück geschoben.
Detail
Zwischenwange
Außenwange
Um ein Herunterfallen dieses Hängeelements und somit eine Verletzungsgefahr zu ver-
meiden, ist es zwingend erforderlich diese Elemente zusätzlich zu sichern.
Für Leichtbauwände benötigen Sie Spezialbefestigungsmittel (nicht im Lieferumfang)
Hängeelemente 40,5cm Breite
Hängeelement li./re. Hängeelement li./re.
1 Holztür Rückwand Mattglas braun
2 Holzeinlegeböden 1 Glastür
2 Glaseinlegeböden
B 40,5 H 125 T 43 B 40,5 H 125 T 43
6051 li. 6052 re. 6041 li. 6042 re.
Werkseitig werden die 40,5 cm breiten
Hängeelemente mit Rechtsanschlag
vormontiert.
Falls ein Linksanschlag gewünscht wird,
müssen hierfür die rückseitigen Wand-
aufhängebeschläge umgeschraubt werden.
Hierzu die Sicherungsschrauben entfernen
und den Beschlag herausziehen.(Abb. 1)
Anschließend wird der Korpus um 180° ge-
dreht und die Wandaufhänger oben mit der Sicherungsschraube wieder montiert.(Abb. 2) Falls bereits
Bodenträger im inneren des Korpuses eingesetzt wurden, diese in die untere Bohrung umstecken damit
die Kabeldurchlassbohrungen in der Rückwand verdeckt werden.
Falls die
Rückwand aus Alcavel oder Glas
einer Klettverbindung an die Korpusrückwand befestigt wird. Bei der Montage muss diese durch
vorsichtigem Druck nach vorne herausgedrückt werden. Der Korpus kann nun aufgehängt und
ausgerichtet werden. Anschließend wird die doppelte Rückwand wieder eingesetzt. (Abb. 3)
!!Achtung!! - Beim herausdrücken der Rückwand ist darauf zu achten, dass keine überstehenden
Teile wie Bodenträger oder Montageplatten die Rückwand beschädigen können. Diese sind vorher
zu entfernen.
7
D
Oberboden
Position Zwischenwange
Schraube
4 x 45mm
Montagedübel
Ø6
Winkel
Schraube
Wandbohrung
4 x 17mm
Hängeelement li.re.
Rückwand Alcavel schlamm
1 Glastür
2 Glaseinlegeböden
B 40,5 H 125 T 43
6043 li. 6044 re.
Zwischenwange
x30mm
Ø6mm
Hängebeschlag
Sicherungsschraube
Abb: 1
ist, wird diese als doppelte Rückwand ausgeführt, die mit
Hängebeschläge hinter
Detail
Hängebeschläge
herausziehen
Abb: 2
Hängebeschläge
einschieben und verschrauben
Klappe
Bei Alcavel und Glas
Rückwänden
doppelte
Rückwand
herausdrücken
Abb: 3
