BO

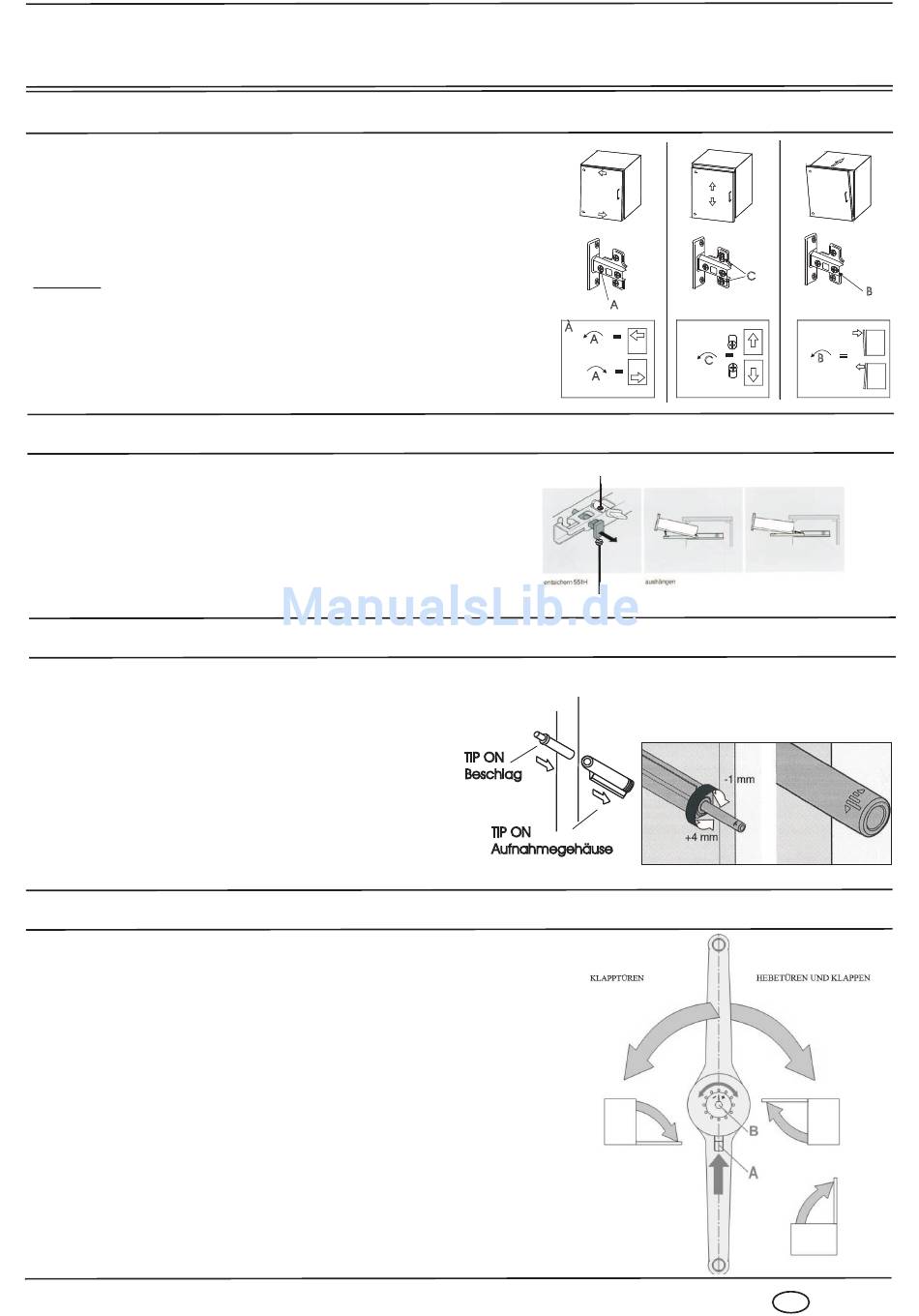

Beschlagseinstellung

Türen
Türen einstellen
Bevor Sie die Türen nachstellen, prüfen Sie, ob der Korpus
richtig ausgerichtet ist.
Hinweis:
Falls ein Tip-On Beschlag verwendet wird, ist dieser vor
dem Ausrichten einzusetzen.
Ist ein Nachstellen notwendig,
können Sie die Türen wie in Abb.1 einstellen.
Schubkasten ausbauen
Wie Sie die Schubkästen zu entnehmen
sind, ist in der Abb. rechts beschrieben.
Nach dem endgültigem Einbau des
Schubkastens bitte die Höheneinstellung und
Nivellierung nicht vergessen.

Montage und Einstellung TIP ON Beschlag

Der TIP ON Beschlag wird in den Beschlagsbeutel
der entsprechenden Typen mitgegeben. Diese
sind bei der Montage vor dem Ausrichten der
Fronten in das TIP ON Aufnahmegehäuse zu
schieben.
Durch drehen des vorderen Stiftes kann der
Beschlag herein bzw. herausgedreht werden bis
das Frontelement bündig mit den anderen
Elementen ist.

Einstellung Klappenhalter

Die Einstellung des Wiederstands des Klappenhalters
kann von einer einfachen Abbremsung beim
Zufallen bis zu einer Zwischenpositionierung der Tür
eingestellt werden. Dies geschieht durch die
Einstellung des Knotenpunktes mit einem 4mm
Sechskantschlüssels (Position B).
Durch leichten Druck auf den Schalthebel (A) kann
der obere Arm von einer Seite auf die andere Seite
gewechselt werden. Auf diese Art und Weise
wechselt die Funktionsweise von Hebetüren auf die
Funktionsweise für Klapptüren.
A
À
=
A
=
A
Excenter zur Höheneinstellung Schubkasten anheben und herausziehen
Schieber zum Entriegeln
TIP ON
Beschlag
TIP ON
Aufnahmegehäuse
C
B
=
=
B
C
14
D
