Vitrinenbeleuchtung - Hartmann Bo Montageanleitung

BO

Vitrinenbeleuchtung

Montage der Vitrinenbeleuchtung
Stecken Sie die LED-Leuchte auf den Glasboden (Abb. 1).
Führen Sie das Kabel der Leuchte durch das werkseitig gebohrte Loch in der
Rückwand und legen den Glasboden ein.
Bei Alcavel - Rückwänden sind diese Bohrungen ebenfalls vorgesehen. Sie sind jedoch vom
Stoff verdeckt. Hier ertasten Sie das Loch in der Rückwand und durchstechen vorsichtig den
Stoff mit einem Spitznagel. Anschießend verlegen Sie das Kabel und legen den Glasboden
ein.
V erbinden Sie das Kabel auf der Rückseite mit dem Steckertrafo.
Beachten Sie dabei, dass die angeschlossene Wattage der Lampen nicht
die Gesamtleistung des
Die jeweiligen Wattagen der LED-Leuchten finden Sie auf dem Aufkleber am
Kabelende.
D
3

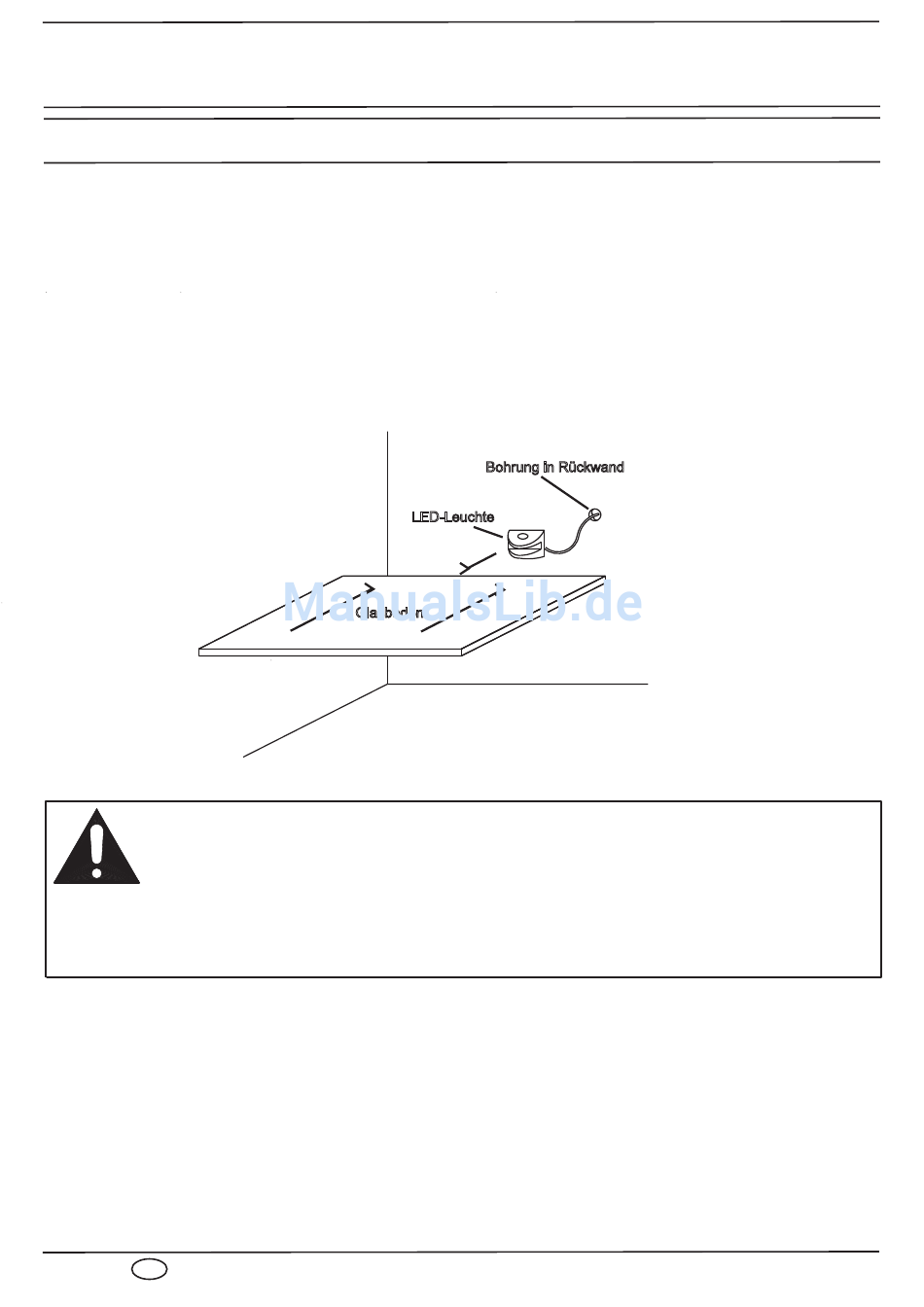

Abb. 1
Glasboden
Steckertrafos von 4,8
Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden.
(Beachten Sie die landesspezifischen Vorschriften)
Bohrung in Rückwand
LED-Leuchte
Watt übersteigt!
