BELEUCHTUNG

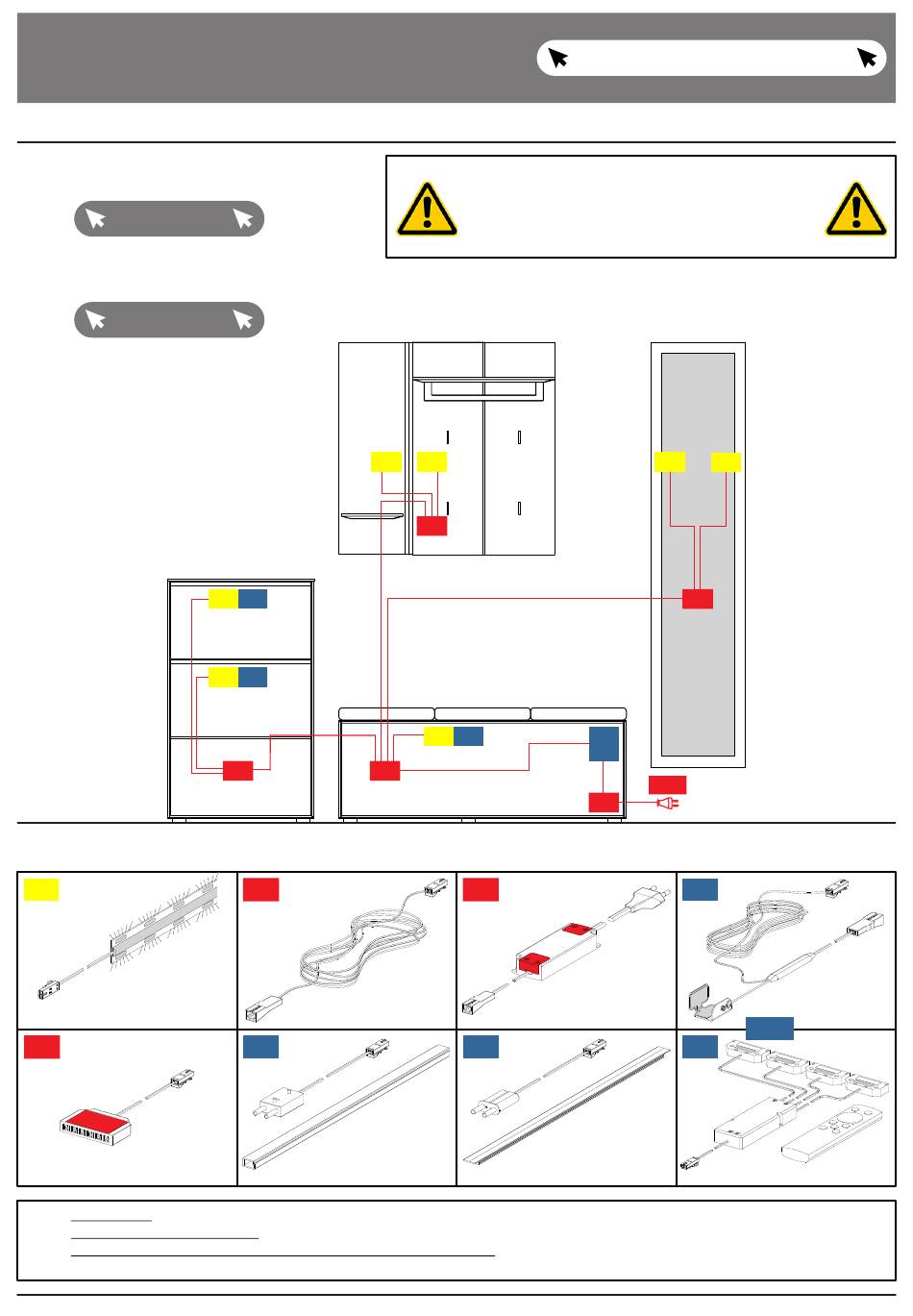

Schematischer Verkabelungsplan mit Kontaktschaltern
Informationen zu den jeweiligen Beleuch-
tungsartikeln finden Sie ab der Seite 33.
Gehe zu Seite 33
Hinweise zum Anschluss der Komponenten
entnehmen Sie bitte auf den Seiten 12 + 13
dieser Montageanweisung.
Gehe zu Seite 12
LED
LED-Stripe /
Beleuchtungskörper
6-F
6-Fachverteiler
SONDERFALL
A: Strom-Zuleitung unter Putz: Trafo muss bauseits an 230V angeschlossen werden.
B: Stromleitung unter Putz per Wandschalter bauseitig geschaltet: Trafo muss bauseits an 230V angeschlossen werden.
Touch- oder Funkschalter können entfallen.
LED
LED
KS
LED
KS
6-F
6-F
6-F
VLG
Verlängerungskabel
KS
Kontaktschalter
mit Kabelkanal
(abhängig vom Programm)
zurück zum Inhaltsverzeichnis
Bitte beachten Sie, dass die angeschlossene Wattage
der Beleuchtungen nicht die Gesamtleistung des
Vorschaltgerätes (Trafo) übersteigt.
Die Leistungsaufnahmen der einzelnen Beleuchtungs-
artikel finden Sie ab der Seite 33.
LED
6-F
LED
KS
TSR
FSR
TFO
TFO
Trafo mit Zuleitung
ES
Einbohrschalter
mit Abdeckung
(abhängig vom Programm)
11
LED
LED
6-F
230V
TSR
ODER
FSR
Kontakt-
Funkschalter (optional)
Touchschalter
