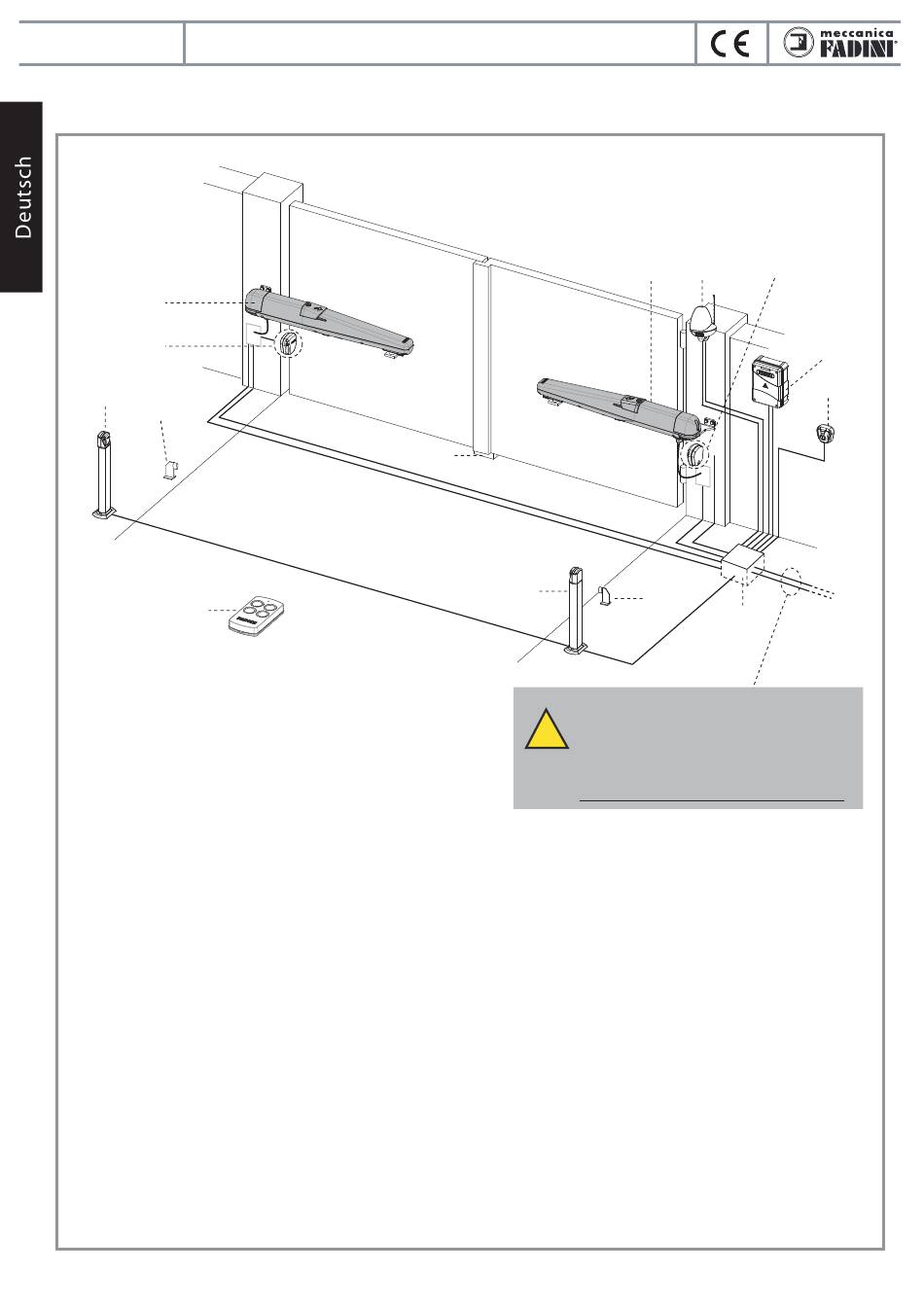

HAUPTKOMPONENTEN UND ELEKTRISCHER VERDRAHTUNGSDIAGRAMM
Legen Sie die Kabelrohre in den Boden und stellen Sie sicher, dass sie für die Bodennatur geeignet sind und dem unteren
Diagramm entsprechen.
1
2
4
3
5
LEGENDE
1 - Dardo 424 elektromechanischer Antrieb: 4G x 1,5 mm² Kabel
2 - Fotozelle Sender (2 x 0,5 mm²)
3 - Bodenanschlag in offener Torposition (nicht mitgeliefert)
4 - Fotozelle Empfänger (4 x 0,5 mm²)
5 - VIX 53 Handsender
6 - Bodenanschlag in geschlossener Torposition (nicht mitgeliefert)
7 - Zugänglicher unterirdischer Kabelschacht
8 - Schlüsselschalter oder Drucktaster (4 x 0,5 mm²)
9 - ELPRO 42 Steuerung mit VIX 53/1R Einsteck-Empfänger
10 - Blinkleuchte mit Antenne (2 x 0,5 mm² + RG58)
Art der zu verwendenden Kabel (nicht mitgeliefert):
Motor Stromversorgung, Sicherheits- und Befehlszubehör: FROR CEI 20-20 CEI EN 50267-2-1
Antenne: RG58.
HINWEIS: Bei Abständen über 50 m erhöhen Sie den Kabelabschnitt entsprechend den tatsächlichen Absorptions-
anforderungen der verschiedenen Geräte gemäß den Normen CEI EN 60204-1.
elektromechanischer Drehtorantrieb
Indikatives allgemeines Layout. Es ist die Aufgabe und Verantwortung
des Installateurs, die Kabelrohre in der geeignetsten Weise für die
elektrischen Verbindungen zu verlegen
6
Abb. 3
46
1
10
2
3
Die Anlage muss mit 230 V - 50 Hz Strom
über einen 0,03 A magneto-thermischen
!
Differential-Stromkreisunterbrecher
versorgt werden (über 100 m wird es ein
2,5 mm² Kabel Abschnitt empfohlen).
Die gesamte Anlage soll geerdet werden.
