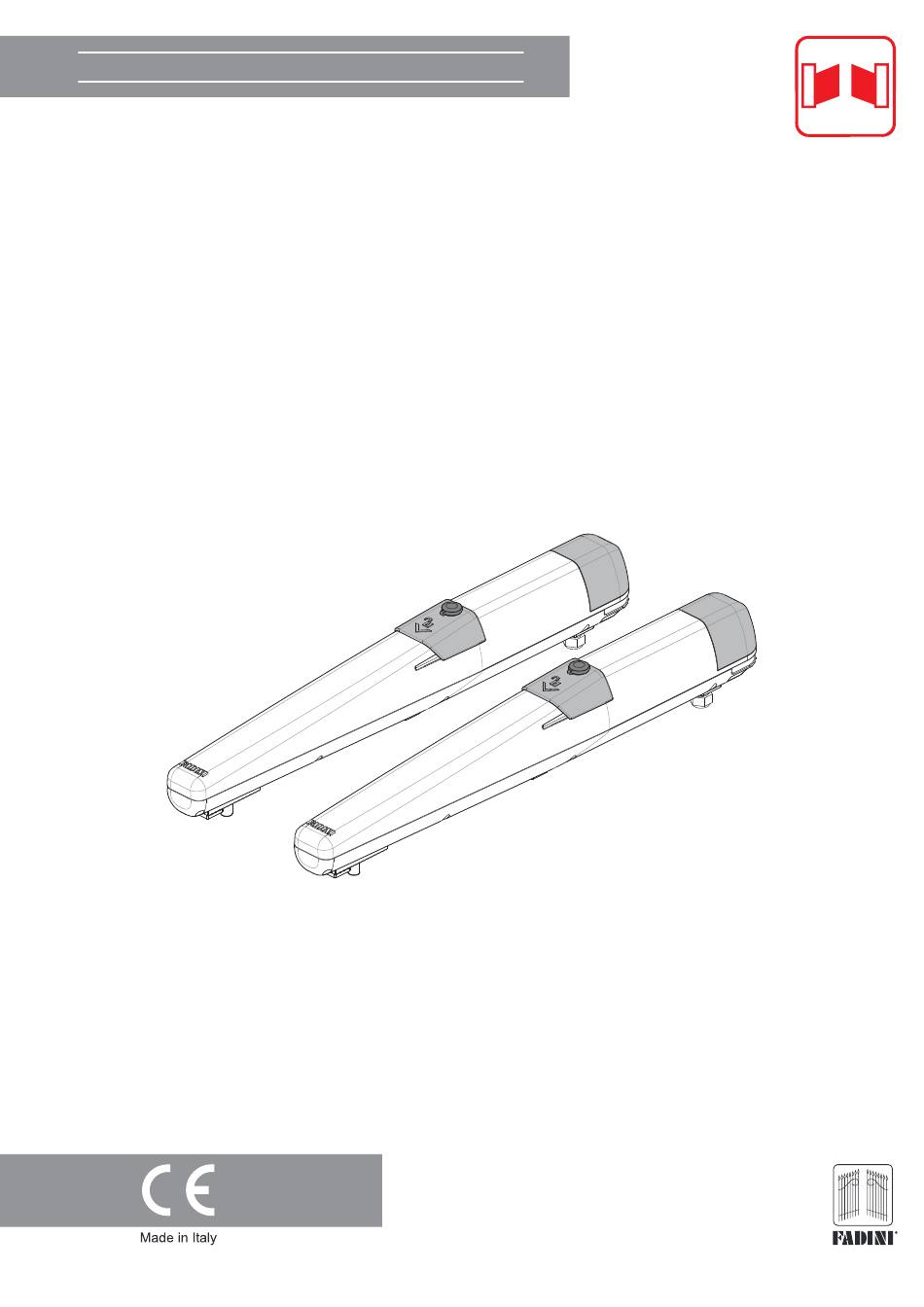

- Seite 1 Montageanleitung 43 - 56 Seiten DARDO 424 - 24 Vdc EN 13241 EN 12453 EN 12445 Der Toröffner...
-
Seite 2: Installation
CE KONFORMITÄTSERKLÄRUNG des Herstellers: Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) erklärt hiermit auf eigene Verantwortung dass: Dardo 424 der Maschinenrichtlinie 2006/42/CE gemäß ist, und ferner muss es als "automatisches System" vermarkt und installiert werden, einschliesslich originale Zubehör-und Bauteile, wie von der Herstellerfirma empfohlen. - Seite 3 Drehtorantrieb ALLGEMEINE BESCHREIBUNG DES PRODUKTS Dardo 424 ist ein elektromechanischer Antrieb für externe Montage an Drehtoren in privaten und Wohnblock Anwendungen. Es wird in einem Kit-Format geliefert, um zwei Torflügel zu betreiben. Befehls- und Sicherheitszubehör für eine ordnungsgemäße Leistung werden mitgeliefert. Es ist ein nicht umkehrbarer, 24 Vdc Strom versorgter Getriebemotor, komplett mit einem eingebauten Encoder.
- Seite 4 2,5 mm² Kabel Abschnitt empfohlen). Die gesamte Anlage soll geerdet werden. LEGENDE 1 - Dardo 424 elektromechanischer Antrieb: 4G x 1,5 mm² Kabel 2 - Fotozelle Sender (2 x 0,5 mm²) 3 - Bodenanschlag in offener Torposition (nicht mitgeliefert) 4 - Fotozelle Empfänger (4 x 0,5 mm²)
- Seite 5 DARDO 424 DARDO 424 elektromechanischer Drehtorantrieb INSTALLATIONSABMESSUNGEN FÜR EINWÄRTS ÖFFNUNG 55 mm Installationsabstände unter Berücksichtigung der eingebauten Anschlagplatten ≥ 60 Öffnung 0 - 90° D + 90 max 90 Öffnung 90° - 100° D + 90 max 80 Öffnung 100°-115°...
- Seite 6 DARDO 424 DARDO 424 elektromechanischer Drehtorantrieb HALTERUNGEN VORBEREITUNG UND BEFESTIGUNG WICHTIG: Vor dem Befestigen der Montagehalterungen ist zu beachten, dass sie 55 mm vertikal versetzt sind: die vordere Befestigung ist 55 mm niedriger als die hintere Befestigung am Torpfosten (Abb. 7).
- Seite 7 DARDO 424 DARDO 424 elektromechanischer Drehtorantrieb BEFESTIGUNG AM PFOSTEN Entfernen Sie die hintere Kappe, die die elektrischen Anschlüsse schützt, die sich auf der Rückseite des Antriebs befinden. Stecken Sie die hintere gabelartige Halterung des Antriebs auf die Torpfosten-Befestigungsplatte, mit dem zentralen Loch anzupassen (seitliche Löcher sind vorgesehen, um die hintere Befestigung anzupassen, in den Fällen A und B Abstände falsch sind).
- Seite 8 DARDO 424 DARDO 424 elektromechanischer Drehtorantrieb ENTRIEGELUNG FÜR HANDBETRIEB Im Entriegelungsmodus führt der Antrieb keine Operation am Tor aus, trotz der Spannung, die weiterhin versorgt wird. In dieser Situation kann das Tor manuell geöffnet und geschlossen werden, auch wenn der Antrieb noch darauf montiert ist.
- Seite 9 DARDO 424 DARDO 424 elektromechanischer Drehtorantrieb MONTAGE DES STROMVERSORGUNGSKABELS Klemmblock für elektrische Anschlüsse Sobald die elektrischen Anschlüsse beendet sind, ziehen Sie die Kontermutter der Kabelklemme fest Lassen Sie das Kabel durch eine breite Biegung baumeln Abb. 14 TOR MIT EINWÄRTS ÖFFNUNG WICHTIG: Die Klemmen von M1 (A1, B1, C1) und M2 (A2, B2, C2) Motore auf der Steuerung entsprechen: - M1 = Dardo auf 1.
- Seite 10 DARDO 424 DARDO 424 elektromechanischer Drehtorantrieb TOR MIT AUSWÄRTS ÖFFNUNG AUSWÄRTS ÖFFNUNG Dardo M2 Dardo M1 Dardo Klemmen Dardo Klemmen Dardo M2 Stromversorgung ELPRO 42 Dardo M1 A2 B2 C2 Stromversorgung A1 B1 C1 Abb. 16...
- Seite 11 DARDO 424 DARDO 424 elektromechanischer Drehtorantrieb ROUTINEWARTUNG Es wird empfohlen, dass die Antriebe und alle beweglichen Teile regelmäßig überprüft werden (Alle 2-3 Monate oder wann immer notwendig) und die innere Schraubenwelle mit etwas Schmiere von unterhalb des Getriebemotors geschmiert wird.
- Seite 12 ACHTUNG: Dieses Dokument muss die ordentlichen und außerordentlichen Eingriffe enthalten, die für die Installation, für die Wartung, für die Reparatur und alle Änderungen die mit Original-Ersatzteilen Fadini durchgeführt wurden. Dieses Dokument muss für die Inspektionen von berechtigten Stellen vorhanden sein, sowie eine Kopie muss an den Endbenutzer geliefert werden.
- Seite 13 DARDO 424 DARDO 424 elektromechanischer Drehtorantrieb...
-
Seite 14: Technische Daten
DARDO 424 DARDO 424 elektromechanischer Drehtorantrieb TECHNISCHE DATEN Dardo 424 Motor Versorgung 24 Vdc Nennabsorption 1,5 A Max. Absorption 3,5 A Max. Leistung 80 W Nennschubkraft 130 N Max. Schubkraft 1000 N Öffnungszeit 16 s ÷ 20 s Geschwindigkeit 16 ÷ 20 mm/s Nutzlauf zwischen mech.Anschlägen...
