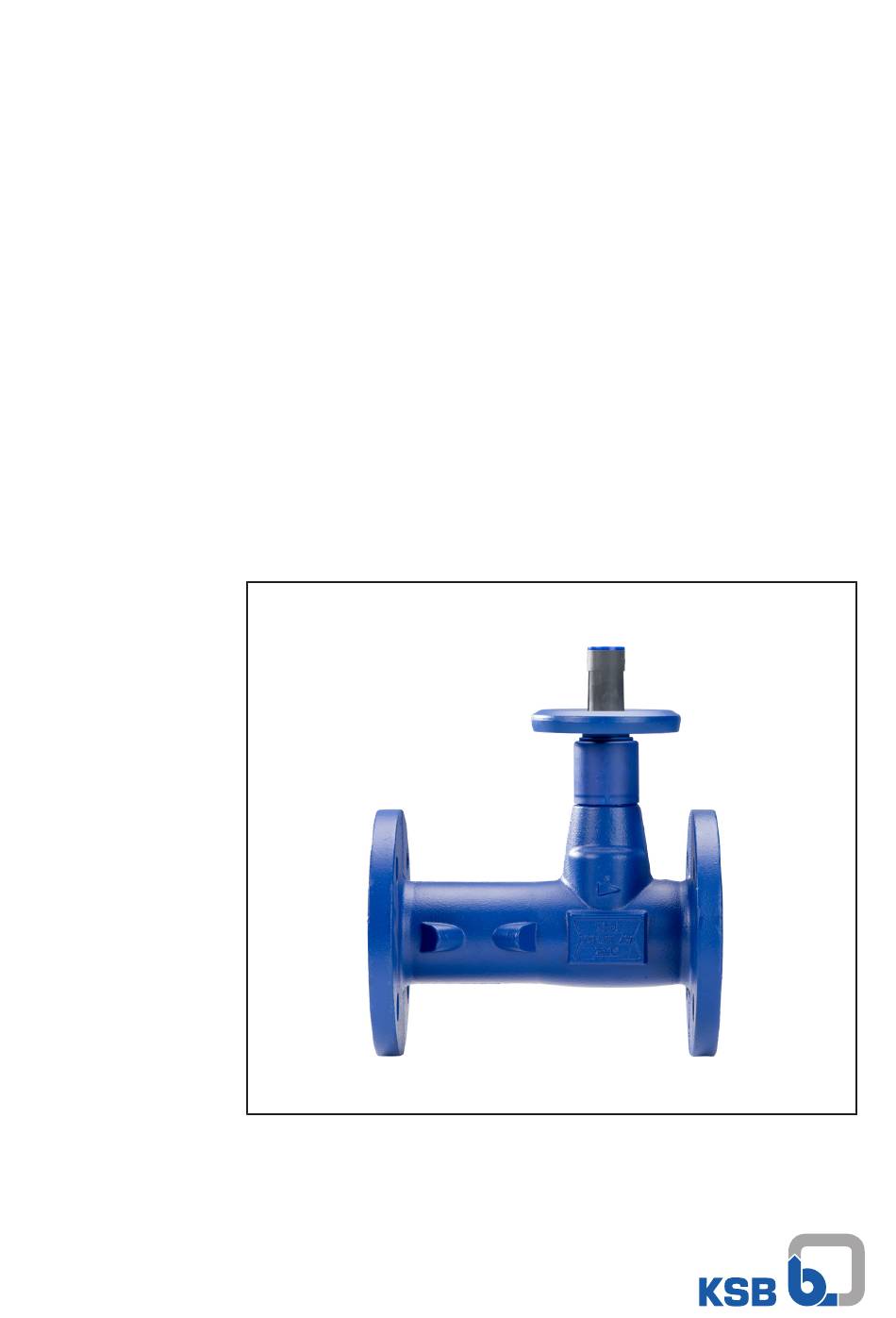

- Seite 1 Absperrventil BOA-W PN 6/16 DN 15-200 Baureihenheft...
- Seite 2 Impressum Baureihenheft BOA-W Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 18.01.2018...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Absperrventile.............................. 4 Weichdichtende Absperrventile nach DIN/EN .......................... 4 BOA-W .................................... 4 Hauptanwendungen.............................. 4 Medien.................................... 4 Betriebsdaten ................................. 4 Gehäusewerkstoffe ................................ 4 Konstruktiver Aufbau .............................. 4 Produktvorteile ................................ 4 Weiterführende Dokumente............................ 4 Bestellangaben................................ 5 Druck-Temperatur-Tabelle ............................ 5 Werkstoffe.................................. 5 Abmessungen und Gewichte............................ -
Seite 4: Absperrventile
Weichdichtende Absperrventile nach DIN/EN Absperrventile Konstruktiver Aufbau Weichdichtende Absperrventile nach DIN/EN Bauart ▪ Durchgangsform in Schrägsitzausführung mit geradem BOA-W Oberteil ▪ Schrägsitzhydraulik ▪ Baulänge DIN EN 558/1 ▪ Einteiliges drucktragendes Gehäuse ▪ Nichtsteigendes Handrad ▪ Flansche nach DIN EN 1092-2 Typ 21 ▪... -
Seite 5: Bestellangaben
EN-GJL-250 (5.1301) Spindel Nichtrostender Stahl, min. 13 % Chrom (Cr) Kegel Gusseisen/EPDM Profildichtung Elastomer EPDM 506.1 Haltering lang Kunststoff Stahl, verzinkt DN 200 506.2 Haltering kurz Kunststoff Stahl, verzinkt DN 200 580.1 Kappe Kunststoff, glasfaserverstärkt, schlagzäh 580.2 Schutzkappe Kunststoff Statische Beanspruchung BOA-W... -
Seite 6: Abmessungen Und Gewichte
4 × 11 191,5 4 × 14 4 × 14 207,5 107,5 140 4 × 14 218,5 4 × 14 258,5 4 × 19 12,9 330,5 4 × 19 18,4 346,5 8 × 19 26,1 192,5 265 8 × 19 36,0 180,5 697 8 × 19 82,7 596,5 42,5 57,5 4 × 14 181,5 62,5 4 × 14 181,5 54,5 72,5 4 × 14 191,5 BOA-W... -
Seite 7: Einbauhinweise
Flansche: DIN EN 1092-2 Flanschtyp 21 Dichtleiste: DIN EN 1092-2, Form B Einbauhinweise BOA-W Absperrventile sollen in Richtung des aufgegossenen Durchflusspfeiles durchströmt werden. Wechselnde Strömungsrichtung ist zulässig, jedoch bei DN 200 nur bis zu einem Differenzdruck von 12 bar. Bei höherem Differenzdruck BOA-H Absperrventile mit Entlastungskegel verwenden. -
Seite 8: Beständigkeitsliste
Chlor (Cl) < 0,6 mg/kg. Daneben ist von Bedeutung: Härte, Gehalt an Kohlendioxyd (CO₂), Sauerstoff (O₂) und gelöste Stoffe. Bei Nichteinhaltung der Grenzwerte ist Rückfrage erforderlich! Ohne grobe Feststoffe oder zopfbildende Bestandteile. Nur mit Anlagentechnik und Wasserbeschaffenheit gemäß Richtlinie VdTÜV 1466 oder VDI 2035 verwendbar. Zusätzlich wird ein pH ≥ 9,5 und ein Sauerstoffgehalt von ≤ 0,02 mg/l empfohlen. BOA-W... - Seite 12 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
