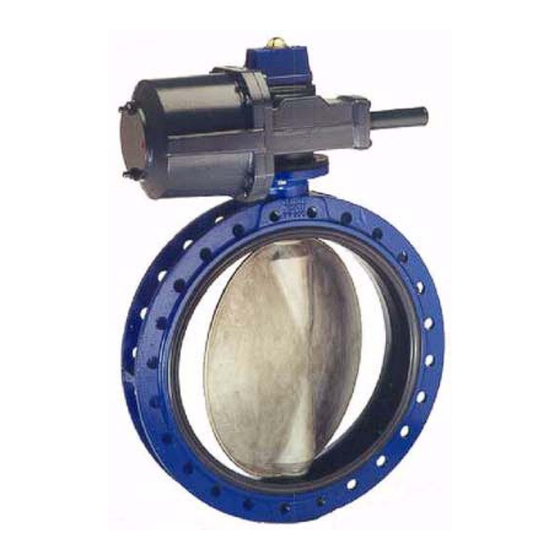

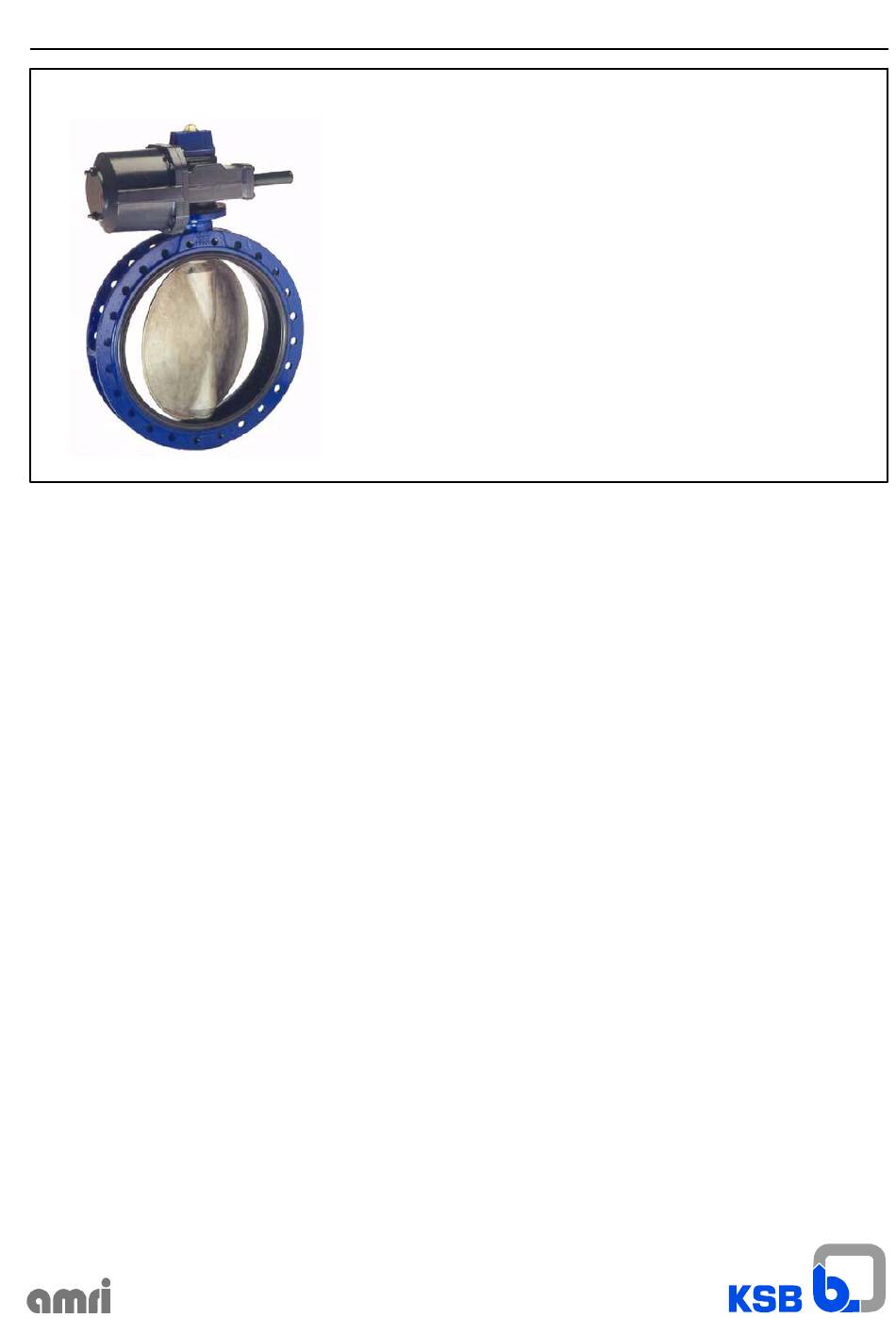

- Seite 1 Wartung ACTAIR 400 bis 1600 - - WARTUNGSANLEITUNG 8510.84/2--DE EINBAU WARTUNG Gesamtzeichnung Werkzeuge Einbau Einstellung der Endanschläge Auf und Zu Ausbau des Stellantriebes Aufbau des Stellantriebes Störungen KSB ist nach ISO 9001 zertifiziert.
- Seite 2 ACTAIR 400 bis 1600 - - WARTUNGSANLEITUNG Dieses Dokument unterstützt Sie bei dem Einbau und der Wartung von pneumatischen Stellantrieben vom Typ ACTAIR 400 bis 1600 sowie bei der Behebung von Betriebsstörungen . ACTAIR 400 412.4 920.4 970.3 Schnitt 554.1 A- - A 920.2...
- Seite 3 ACTAIR 400 bis 1600 - - WARTUNGSANLEITUNG ACTAIR 800 920.4 412.4 970.3 554.1 Schnitt A- - A 920.2 412.9 412.8 310.2 412.7 901.1 412.5 726.1 901.2 412.1 ...
- Seite 4 ACTAIR 400 bis 1600 - - WARTUNGSANLEITUNG ACTAIR 1600 932.1 920.4 920.2 554.1 Schnitt A- - A 412.1 901.2 554.3 412.8 412.9 310.2 412.7 901.1 412.5 412.1 554.2 932.1 901.2 726.1 412.2...
- Seite 5 ACTAIR 400 bis 1600 - - WARTUNGSANLEITUNG EMPFOHLENE WERKZEUGE (nicht im Lieferumfang enthalten) -- Pneumatischer Schrauber -- 16er Schlüssel -- 4er und 5er--Sechskantschlüssel -- 2 Gewindestangen M16, Mindestlänge 150 mm VERBRAUCHSMATERIAL -- Fett EPEXELF MO2 (Elf) oder RETINAX AM (Shell) oder ähnlich EINBAU VOR JEDEM EINGRIFF: -- die Montageposition des Antriebes auf der Armatur markieren,...
- Seite 6 -- ACTAIR 400: Die Baugruppe in Offen--Stellung bringen. Der Stellantrieb bleibt weiterhin unter Steuerluftdruck. -- ACTAIR 800 und 1600: Endanschlag Auf des Antriebes einstellen. -- Die Endanschlagschraube Auf der Notbetätigung bis zum Anschlag am Rad festziehen. Dann um eine 1/4 Umdrehung lösen und mit der Gegenmutter blockieren.
- Seite 7 Anmerkung: Bei bestimmten Aggregaten befindet sich unter dem Führungsband eine Unterlegscheibe. Diese darf nach dem Austausch des Führungsbandes nicht entfernt werden. AUSBAU DER SCHUTZHÜLSE: -- Schrauben 901.1 lösen und Baugruppe Schutzhülse 52--8 sowie Dichtring 412.3 entfernen. ACTAIR 800 und 1600 -- Vorgehensweise zum Ausbau der beiden Zylinder wiederholen.
- Seite 8 ACHTUNG: Die Stangenoberfläche darf nicht beschädigt werden. -- Dichtring 412.9 entfernen. -- Schrauben 914 lösen, Unterlegscheiben 554 und Flansch 726.1 entfernen. -- Dichtringe 412.1, 412.2 und 415 entfernen. ACTAIR 800 und 1600 Beim zweiten Kolben genauso vorgehen. KONFIGURATION DES ACTAIR ACTAIR 400 Öffnen...
-
Seite 9: Vorbereitung Der Teile
ACTAIR 400 bis 1600 - - WARTUNGSANLEITUNG AUFBAU DES STELLANTRIEBES VORBEREITUNG DER TEILE Alle Teile des Ersatzteil--Kits müssen verwendet werden. Vor dem Einsetzen müssen die Dichtungen und die Gleitlager gefettet oder geölt werden. Fett gem. Absatz: Ver- brauchsmaterial. EINBAU DES DECKELS -- Der Deckel muss sauber sein. -
Seite 10: Einbau Der Schutzhülse
-- Flansch 726.1 auf Kolben 574 setzen; Dichtung 415 dabei nicht beschädigen. -- Unterlegscheiben 554 einsetzen und Schrauben 914 anziehen. -- Das Gewindeende der Stange 574.1 (ACTAIR 400) oder 574 (ACTAIR 800 und 1600) reinigen und entfetten, sämtliche Kleberreste entfernen. - Seite 11 ACTAIR 400 bis 1600 - - WARTUNGSANLEITUNG ANSCHLUSS AN DIE ARMATUR -- Stellungsanzeige 629 und/oder Zubehörteile in ihrer ursprünglichen Stellung auf den Stellantrieb montieren. -- Stellantrieb in der ursprünglichen Stellung auf die Armatur aufbauen. -- Überprüfen, ob die Baugruppe Armatur + Pneumatik--Antrieb + Zubehör ordnungsgemäß funktioniert. -- Gegebenenfalls die Endanschläge einstellen: siehe §...
-
Seite 12: Störungen
