Funktionsbeschreibung

3. Funktionsbeschreibung
DE

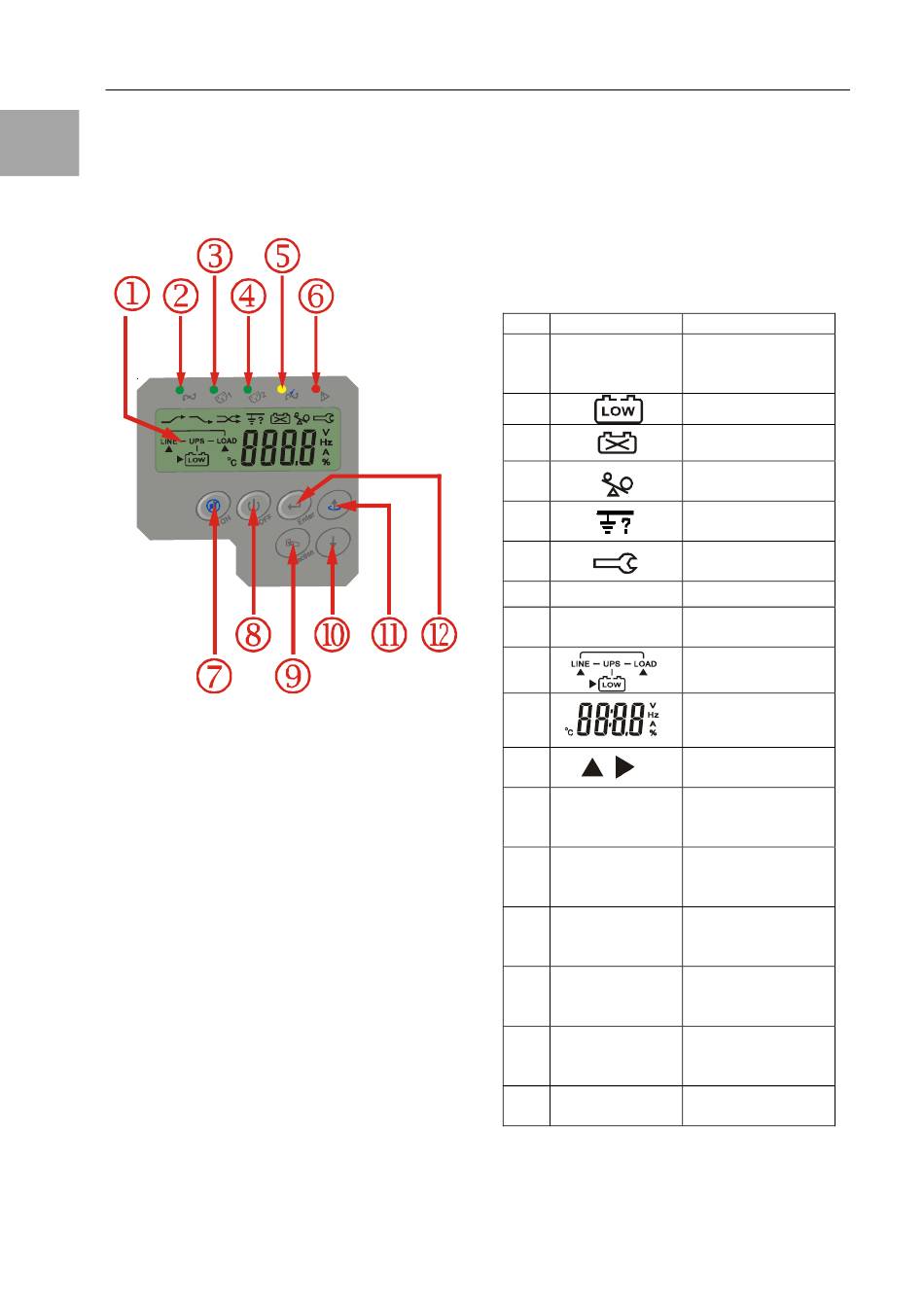

3.1 Bedien- und Anzeigefeld

①
LCD Display
②
Grüne LED: leuchtet permanent, wenn die
Netzeingangsspannung
zulässigen Bereichs ist (160 VAC ~ 288 VAC)
③ ④
, Grüne LED: leuchtet, wenn am pro-
grammierbaren Ausgang 1 (Programmable
Outlet 1) und am programmierbaren Aus-
gang 2 (Programmable Outlet 2) Spanung
anliegt
⑤
Gelbe LED leuchtet, wenn Bypass-Eingang
normal ist
⑥
LED für Sammelstörung
⑦
Schaltet USV EIN / stellt Alarmsignal ab
⑧
Schalter USV AUS
⑨
An-/Abmelden für Sonderfunktionen
6
⑩
⑪
⑫
3.1.1
Pos. Symbol
innerhalb des
Rittal PMC12 USV - Benutzerhandbuch
Wechseln zur nächste Seite
Wechseln zur vorherige Seite, oder
Änderung von den Einstellungen der USV
Änderung der USV-Einstellungen bestätigen

Symbole auf dem LCD-Anzeigefeld

Beschreibung
Netzversorgungs-
LINE
A oder Bypass-
Quelle
B Batterie schwach
C Batterie fehlerhaft
Überlastung der
D
USV
Kundenseitiger
E
Verkabelungsfehler
USV im Wartungs-
F
modus
OFF
G USV ausgeschaltet
USV fehlerhaft und
FAIL
H
gesperrt
USV-Ablaufdia-
I
gramm
4stellige Display-
J
anzeige
Anzeige der aktu-
K
ellen Messquelle
Fehlercode für:
Er05
L Batterie schwach
oder leer
Fehlercode für:
Er06
M Kurzschluss am
Ausgang
Fehlercode für:
Er10
N Überladung des
Wandlers
Fehlercode für:
Er11
O Überhitzung der
USV
Fehlercode für:
Er12
P USV Ausgang
überlastet
Weitere Fehlerco-
Er**
Q
des
