Alle Kommunikations- Ports (einschließlich opti-
onaler Karte) können gleichzeitig aktiv sein und
zur Überwachung des USV-Status eingesetzt
werden. Jedoch kann nur die
kationsschnittstelle mit der höchsten Priorität
zur Bedienung und Steuerung der USV einge-
setzt werden. Diesen Kommunikationsschnitt-
stellen sind folgende Prioritäten zugeordnet:
Höchste Priorität (in absteigender Reihenfolge):
1) EPO-Eingangs-Port
2)
Optionale Schnittstellenkarte
3) USB
4) RS232
3.4.1 Beschreibung
stelle
Die
RS232-Schnittstelle
eingestellt werden:
Baud Rate
2400 bps
Data Length
8 bits
Stop Bit
1 Bit
Parity
None

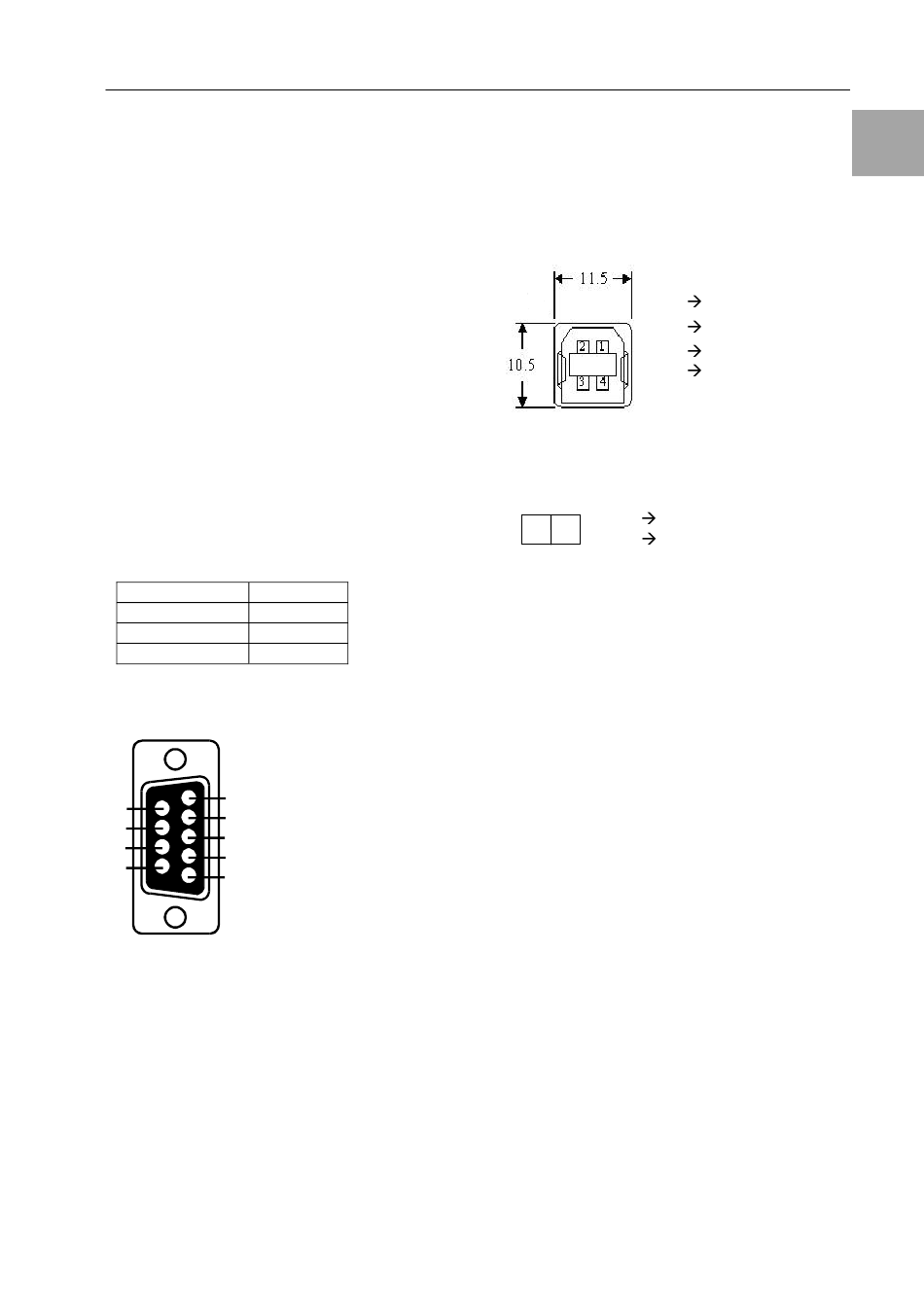

Die Anschlüsse der RS232-Schnittstelle sind
wie folgt belegt:
5
9
4
Pin 3: RS232 Rx
8
3
Pin 2: RS232 Tx
7
2
Pin 5: Ground
6
1
Kommuni-
der
RS232-Schnitt-
muss
wie
folgt
Rittal PMC12 USV - Benutzerhandbuch
Funktionsbeschreibung
3.4.2 Beschreibung des USB-Ports
Definition des USB-Kommunikationsprotokolls:
1. Gemäß USB Version 1.0, 1,5 Mbps
2. Gemäß USB HID Version 1.0
3. Anschlussbelegung des USB-Ports:
3.4.3 Emergency Power Off (EPO)
Anschlussbelegung des EPO-Eingangs:
1
EPO+
1
2
2
Masse
Um die EPO-Funktion zu aktivieren, müssen
Pins 1 & 2 kurzgeschlossen werden.
1
VCC (+5V)
D -
2
3
D +
4
Ground
