300
250
200
150
100
50
0
110
115
120
125
Last in %
6
5
4
3
2
1
0
146
156
166
Last in %

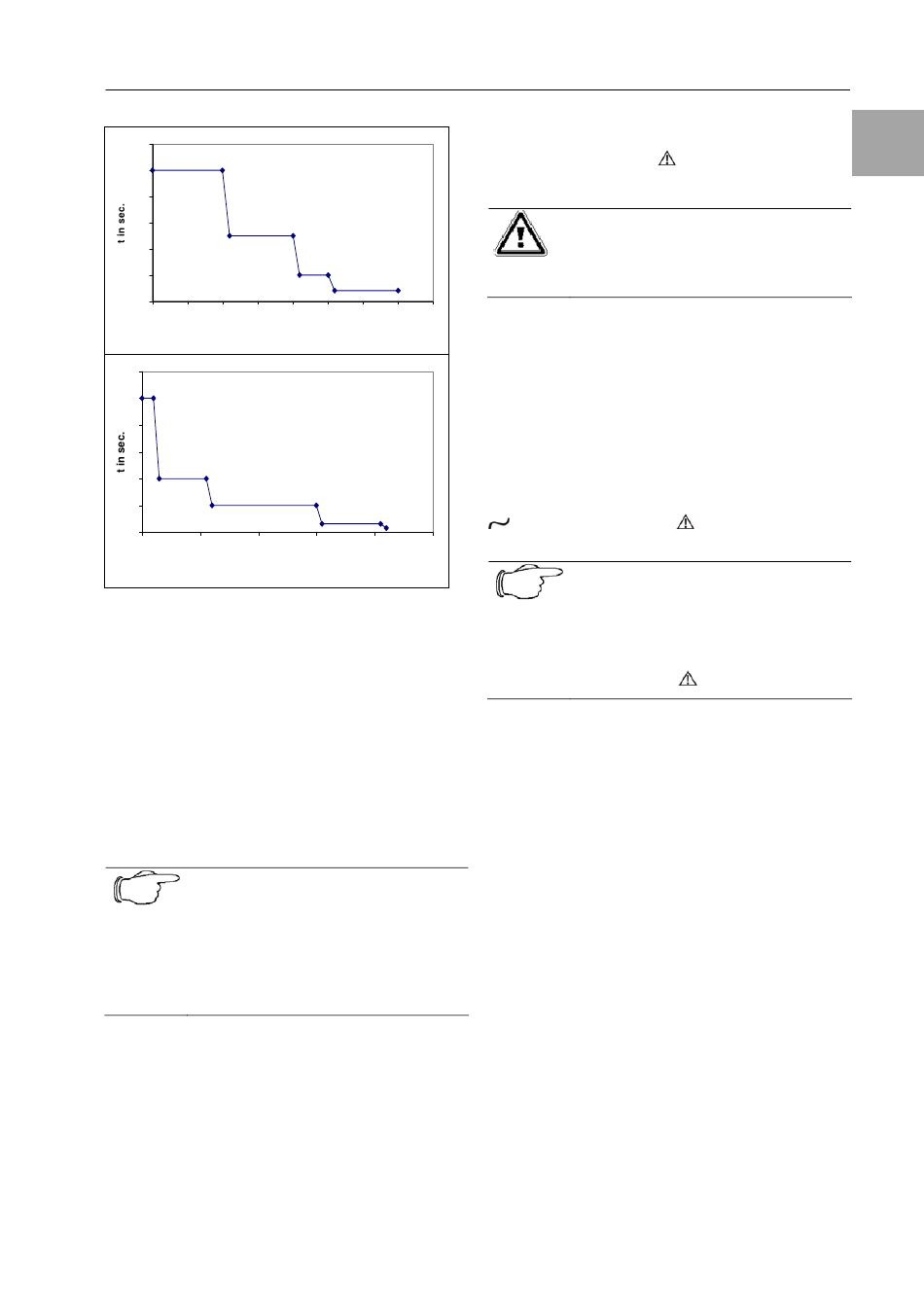

Diagramm1: Umschaltpunkte auf Bypass
5.5 Wandlerstörung
5.5.1
Kurzschluss am Ausgang der USV
in Wandlerbetrieb
Wenn bei der Versorgung über den Wandler
ein Kurzschluss an der Ausgangslast auftritt,
schaltet die USV den Wandler automatisch ab
und unterbricht die Versorgung der Verbrau-
cher. Die LED Störung (Fault) leuchtet und es
ertönt ein anhaltender Signalton.
Hinweis!
Die USV schaltet sich nach Behe-
bung des Kurzschlusses nicht au-
tomatisch wieder ein. Sie muss
manuell
neu
(siehe dazu "Inbetriebnahme im
Normalbetrieb").
5.5.2
Wandler - Interne Übertemperatur
Wenn bei der USV während der normalen
Netzversorgung eine interne Übertemperatur
auftritt, schaltet die USV auf die Bypass-
Schleife um. Die USV wird automatisch in den
Wandlerbetrieb zurückgeschaltet, sobald der
Übertemperaturzustand behoben wurde. Wenn
130
135
140
145
150
176
186
196
gestartet
werden
Rittal PMC12 USV - Benutzerhandbuch
Arbeitsweise der USV
Übertemperatur bei einer Netzstörung auftritt,
wird ein anhaltender Signalton ausgegeben
und die LED Störung
unterbricht die Versorgung der Verbraucher.
Achtung!
Bei Übertemperatur der USV und
Netzausfall
geschützt.
5.5.3 Wandler-Überstrom und Ausgangs-
spannung des Wandlers außerhalb
der Toleranz
Wenn der USV-Wandler Überstrom und eine
außerhalb der Toleranz liegende Spannung an
seine Ausgänge leitet, liegt eine Störung der
USV vor. Die USV schaltet auf die Bypass-
Schleife um, sofern das Versorgungsnetz nicht
gestört ist. Die LED für das Versorgungsnetz
und die LED Störung
Hinweis!
Wenn diese beiden Störfälle bei
fehlerhaftem Versorgungsnetz auf-
treten, unterbricht die USV die Ver-
sorgung ihrer Ausgänge und die
LED Störung
leuchtet auf. Die USV
ist
der
Last
nicht
leuchten.
leuchtet.
25
DE
