Anlagenbeispiel
1.3.2 Einstellungen an der Bedieneinheit HPC 400
3
2
fav
1

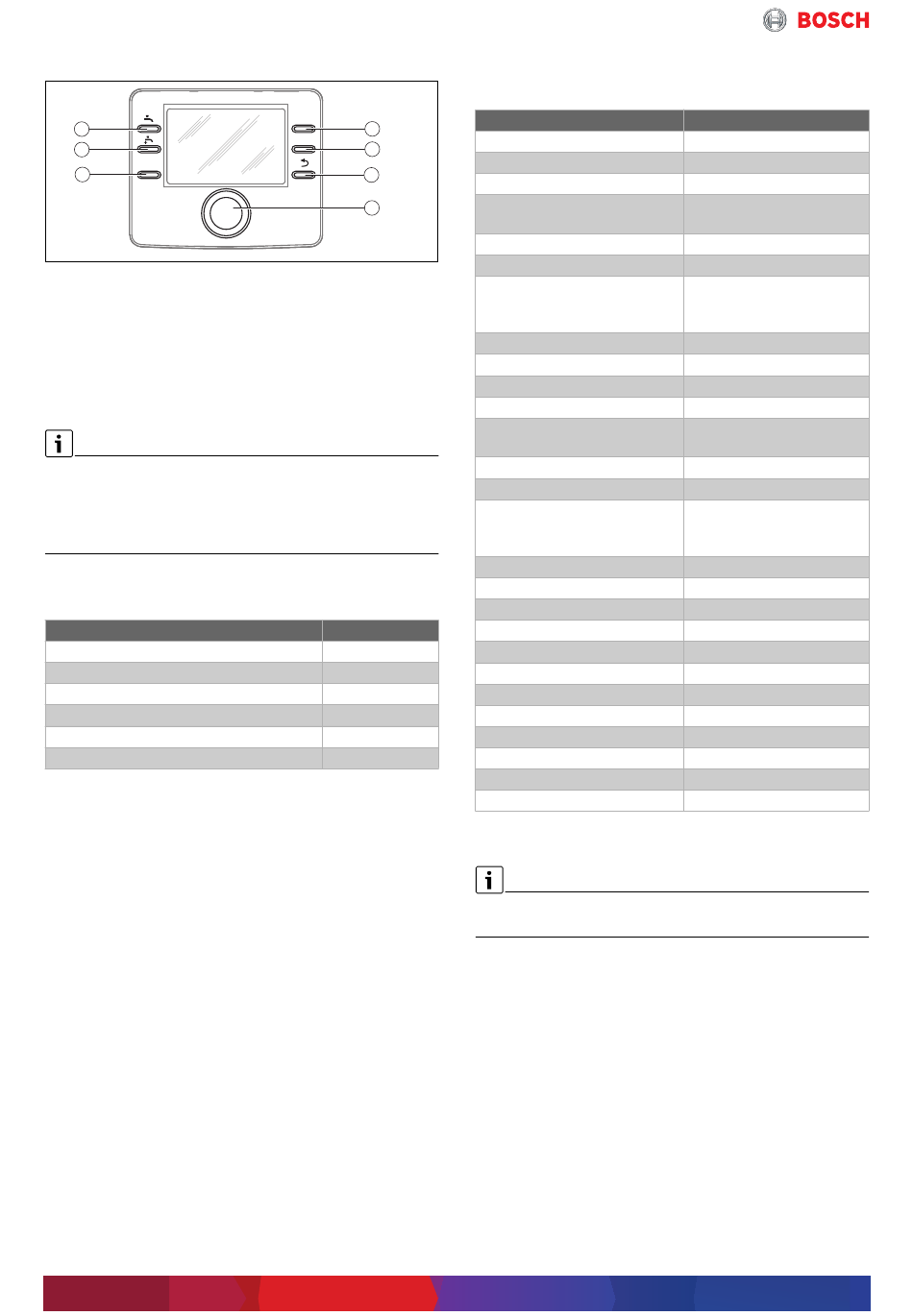

Bild 4 Bedienelemente
[1] Favoriten-Taste
[2] extra-Warmwasser-Taste
[3] Warmwasser-Taste
[4] menu-Taste
[5] info-Taste
[6] Zurück-Taste
[7] Auswahlknopf
Beim ersten Einschalten werden einige erforderliche Ein-
stellungen angezeigt (Vorkonfiguration). Bei fehlerhaften
Einstellungen muss die Vorkonfiguration über
Servicemenü > Reset > Grundeinstellung erneut durch-
geführt werden.
▶ Wärmepumpe am Hauptschalter einschalten.
▶ Einstellungen der Vorkonfiguration vornehmen.
Menüpunkt
Sprache
Datum
Uhrzeit
Länderinformationen
Pufferspeicher
Konfigurationsassistent starten
Tab. 3
Der Konfigurationsassistent erkennt selbsttätig, welche
BUS-Teilnehmer in der Anlage installiert sind. Der Konfi-
gurationsassistent passt das Menü und die Voreinstel-
lungen entsprechend an.
Die Systemanalyse dauert ggf. bis zu einer Minute.
Nach der Systemanalyse durch den Konfigurationsassis-
tenten ist das Menü Inbetriebnahme geöffnet. Die Ein-
stellungen müssen hier unbedingt geprüft, ggf.
angepasst und abschließend bestätigt werden.
6
menu
4
info
5
6
7
6 720 810 300-01.1O
Einstellung
Deutschland
Aktuelles Datum
Aktuelle Uhrzeit
Deutschland
Ja
Ja
Inbetriebnahme
▶ Alle Einstellungen der Inbetriebnahme vornehmen:
Menüpunkt
Zus. Wärmeerz. auswählen
Betriebsart elektr. Zuheizer 4-stufig
Heizkreis 1 installiert
Konfig. HK1 am Gerät
Vorrang Heizkreis 1
Mischer Heizkreis 1
Mischerlaufzeit Heizkreis 1
Heizsystem Heizkreis 1
Regelungsart Heizkreis 1
Bedieneinheit Heizkreis 1
Heizkreis 2 installiert
Konfig. HK2 am Gerät
Vorrang Heizkreis 2
Mischer Heizkreis 2
Mischerlaufzeit Heizkreis 2
Heizsystem Heizkreis 2
Regelungsart Heizkreis 2
Bedieneinheit Heizkreis 2
Heizkreis 3 installiert
Heizkreis 4 installiert
Warmwassersystem
Zirk.pumpe installiert
Solarsystem installiert
Konstanttemperatur
Elektr. Anode im Speicher
Sicherungsgröße
Konfiguration bestätigen
Tab. 4 Inbetriebnahme mit dem Konfigurations-
assistenten
Die Vorkonfiguration wird angezeigt, bis unter Konfigu-
ration bestätigen „Bestätigen" eingegeben wird.
Compress 7000/7001i AW IRM/ORM – 6720857147 (2019/01)
Einstellung
Monoenergetisch
Am Modul
Kein HK1 am Wärmeer-
zeuger
Nein
Ja
Anlagenspezifisch
(Geschwindigkeit des
Mischermotors beachten)
Fußboden
Außentemperatur geführt
CR 10 H
Am Modul
Kein HK2 am Wärmeer-
zeuger
Nein
Ja
Anlagenspezifisch
(Geschwindigkeit des
Mischermotors beachten)
Fußboden
Außentemperatur geführt
CR 10 H
Nein
Nein
Ein
Ja
Nein
Aus
Nein
Anlagenspezifisch
Bestätigen
