Anlagenbeispiel

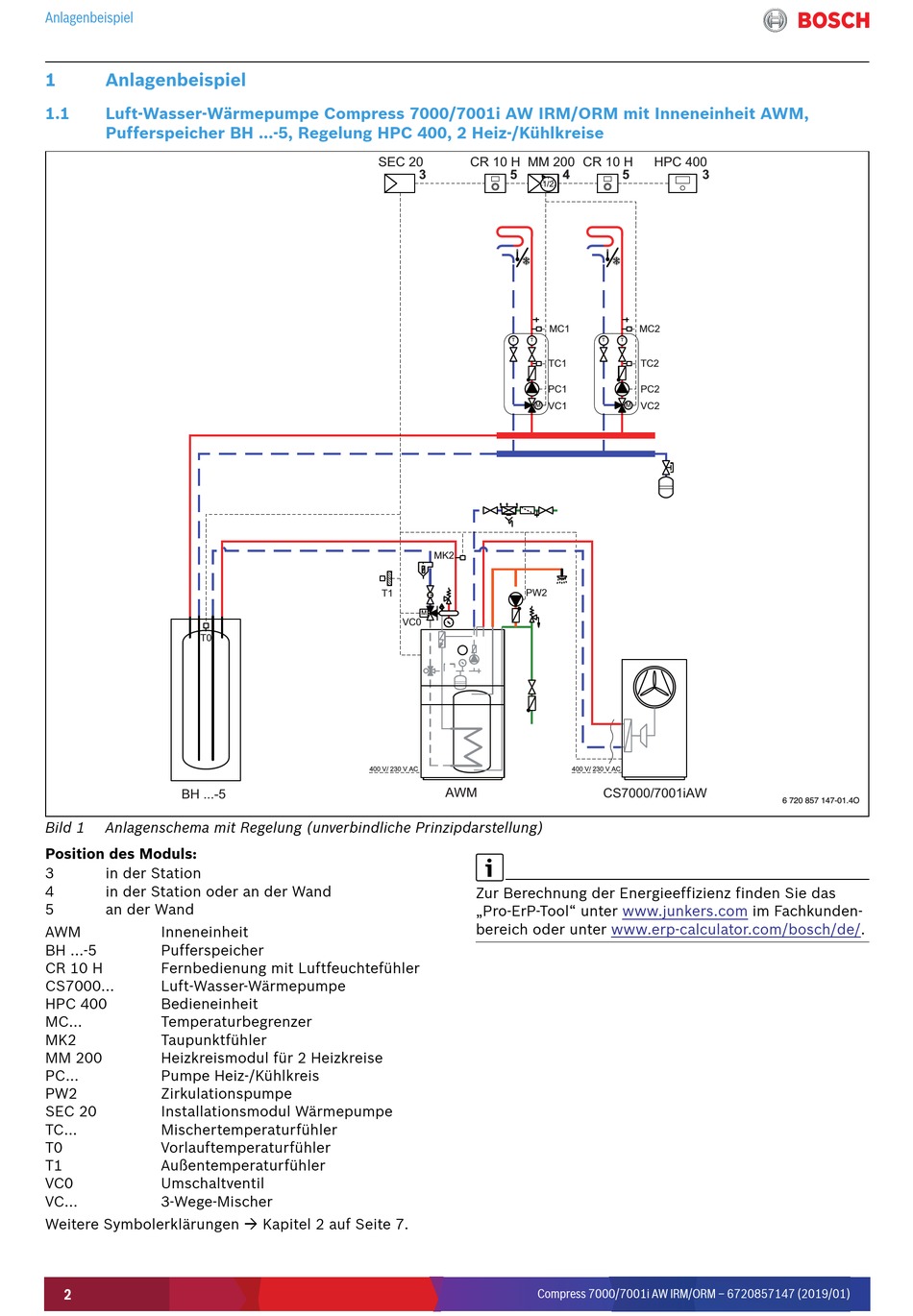

1 Anlagenbeispiel
1.1 Luft-Wasser-Wärmepumpe Compress 7000/7001i AW IRM/ORM mit Inneneinheit AWM,
Pufferspeicher BH ...-5, Regelung HPC 400, 2 Heiz-/Kühlkreise
T0
BH ...-5
Bild 1 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
3 in der Station
4 in der Station oder an der Wand
5 an der Wand
AWM Inneneinheit
BH ...-5 Pufferspeicher
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS7000... Luft-Wasser-Wärmepumpe
HPC 400 Bedieneinheit
MC... Temperaturbegrenzer
MK2 Taupunktfühler
MM 200 Heizkreismodul für 2 Heizkreise
PC... Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
TC... Mischertemperaturfühler
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
VC0 Umschaltventil
VC... 3-Wege-Mischer
Weitere Symbolerklärungen  Kapitel 2 auf Seite 7.
2
SEC 20 CR 10 H MM 200
3 5
T T
M
MK2
PW2
T1
M
VC0
400 V/ 230 V AC
AWM
Zur Berechnung der Energieeffizienz finden Sie das
„Pro-ErP-Tool" unter
bereich oder unter www.erp-calculator.com/bosch/de/.
Compress 7000/7001i AW IRM/ORM – 6720857147 (2019/01)
CR 10 H HPC 400
4 5 3
1/2
MC1 MC2
T T
TC1 TC2
PC1 PC2
VC1 VC2
M
400 V/ 230 V AC
CS7000/7001iAW
