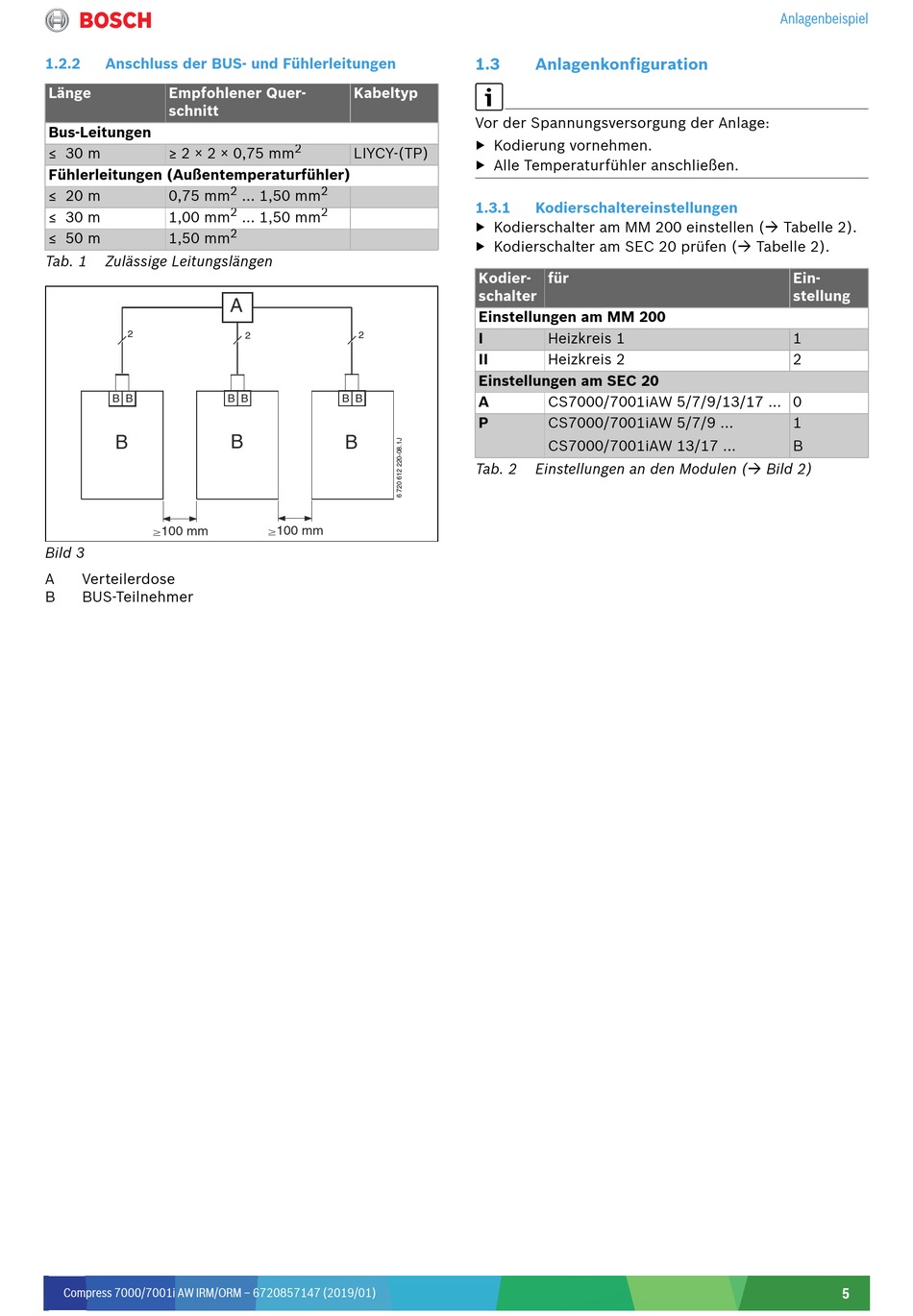

Bosch Compress 7000i AW IRM Anlagenbeispiel Für Die Fachkraft Seite 5

1.2.2 Anschluss der BUS- und Fühlerleitungen
Länge Empfohlener Quer-
schnitt
Bus-Leitungen
≤ 30 m ≥ 2 × 2 × 0,75 mm
Fühlerleitungen (Außentemperaturfühler)
≤ 20 m 0,75 mm
≤ 30 m 1,00 mm
≤ 50 m 1,50 mm
Tab. 1 Zulässige Leitungslängen
2
B B
B
100 mm
Bild 3
A Verteilerdose
B BUS-Teilnehmer
Compress 7000/7001i AW IRM/ORM – 6720857147 (2019/01)
Kabeltyp
2
LIYCY-(TP)
2 2
... 1,50 mm
2 2
... 1,50 mm
2
A
2
2
B B B B
B B
100 mm
1.3 Anlagenkonfiguration
Vor der Spannungsversorgung der Anlage:
▶ Kodierung vornehmen.
▶ Alle Temperaturfühler anschließen.
1.3.1 Kodierschaltereinstellungen
▶ Kodierschalter am MM 200 einstellen ( Tabelle 2).
▶ Kodierschalter am SEC 20 prüfen ( Tabelle 2).
Kodier- für
schalter
Einstellungen am MM 200
I Heizkreis 1
II Heizkreis 2
Einstellungen am SEC 20
A CS7000/7001iAW 5/7/9/13/17 ... 0
P CS7000/7001iAW 5/7/9 ...
CS7000/7001iAW 13/17 ...
Tab. 2 Einstellungen an den Modulen ( Bild 2)
Anlagenbeispiel
Ein-
stellung
1
2
1
B
