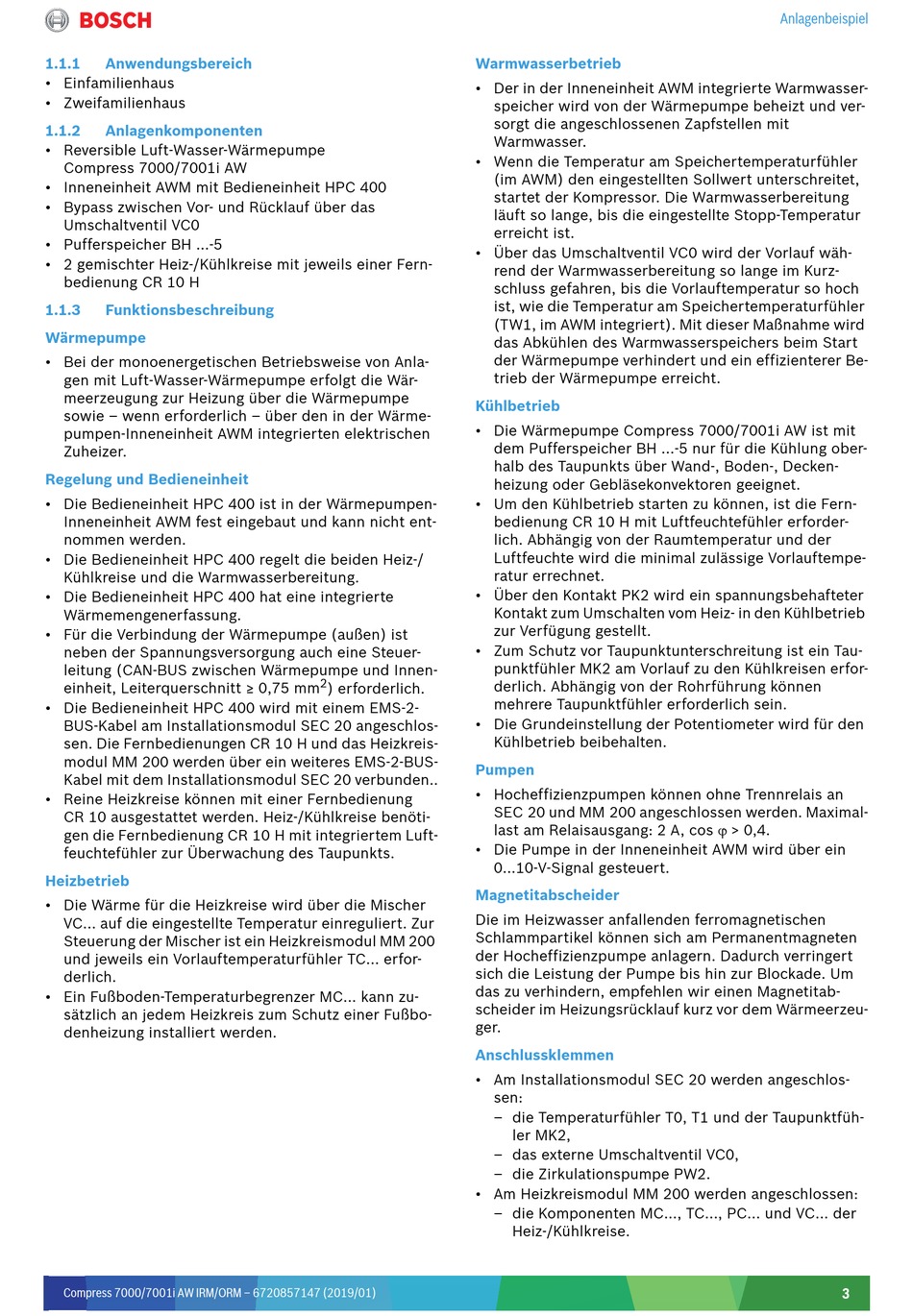

Bosch Compress 7000i AW IRM Anlagenbeispiel Für Die Fachkraft Seite 3

1.1.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
1.1.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000/7001i AW
• Inneneinheit AWM mit Bedieneinheit HPC 400
• Bypass zwischen Vor- und Rücklauf über das
Umschaltventil VC0
• Pufferspeicher BH ...-5
• 2 gemischter Heiz-/Kühlkreise mit jeweils einer Fern-
bedienung CR 10 H
1.1.3 Funktionsbeschreibung
Wärmepumpe
• Bei der monoenergetischen Betriebsweise von Anla-
gen mit Luft-Wasser-Wärmepumpe erfolgt die Wär-
meerzeugung zur Heizung über die Wärmepumpe
sowie – wenn erforderlich – über den in der Wärme-
pumpen-Inneneinheit AWM integrierten elektrischen
Zuheizer.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 400 ist in der Wärmepumpen-
Inneneinheit AWM fest eingebaut und kann nicht ent-
nommen werden.
• Die Bedieneinheit HPC 400 regelt die beiden Heiz-/
Kühlkreise und die Warmwasserbereitung.
• Die Bedieneinheit HPC 400 hat eine integrierte
Wärmemengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist
neben der Spannungsversorgung auch eine Steuer-
leitung (CAN-BUS zwischen Wärmepumpe und Innen-
einheit, Leiterquerschnitt ≥ 0,75 mm
• Die Bedieneinheit HPC 400 wird mit einem EMS-2-
BUS-Kabel am Installationsmodul SEC 20 angeschlos-
sen. Die Fernbedienungen CR 10 H und das Heizkreis-
modul MM 200 werden über ein weiteres EMS-2-BUS-
Kabel mit dem Installationsmodul SEC 20 verbunden..
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Heiz-/Kühlkreise benöti-
gen die Fernbedienung CR 10 H mit integriertem Luft-
feuchtefühler zur Überwachung des Taupunkts.
Heizbetrieb
• Die Wärme für die Heizkreise wird über die Mischer
VC... auf die eingestellte Temperatur einreguliert. Zur
Steuerung der Mischer ist ein Heizkreismodul MM 200
und jeweils ein Vorlauftemperaturfühler TC... erfor-
derlich.
• Ein Fußboden-Temperaturbegrenzer MC... kann zu-
sätzlich an jedem Heizkreis zum Schutz einer Fußbo-
denheizung installiert werden.
Compress 7000/7001i AW IRM/ORM – 6720857147 (2019/01)
Warmwasserbetrieb
• Der in der Inneneinheit AWM integrierte Warmwasser-
• Wenn die Temperatur am Speichertemperaturfühler
• Über das Umschaltventil VC0 wird der Vorlauf wäh-
Kühlbetrieb
• Die Wärmepumpe Compress 7000/7001i AW ist mit
• Um den Kühlbetrieb starten zu können, ist die Fern-
• Über den Kontakt PK2 wird ein spannungsbehafteter
• Zum Schutz vor Taupunktunterschreitung ist ein Tau-
2
) erforderlich.
• Die Grundeinstellung der Potentiometer wird für den
Pumpen
• Hocheffizienzpumpen können ohne Trennrelais an
• Die Pumpe in der Inneneinheit AWM wird über ein
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeerzeu-
ger.
Anschlussklemmen
• Am Installationsmodul SEC 20 werden angeschlos-
• Am Heizkreismodul MM 200 werden angeschlossen:
speicher wird von der Wärmepumpe beheizt und ver-
sorgt die angeschlossenen Zapfstellen mit
Warmwasser.
(im AWM) den eingestellten Sollwert unterschreitet,
startet der Kompressor. Die Warmwasserbereitung
läuft so lange, bis die eingestellte Stopp-Temperatur
erreicht ist.
rend der Warmwasserbereitung so lange im Kurz-
schluss gefahren, bis die Vorlauftemperatur so hoch
ist, wie die Temperatur am Speichertemperaturfühler
(TW1, im AWM integriert). Mit dieser Maßnahme wird
das Abkühlen des Warmwasserspeichers beim Start
der Wärmepumpe verhindert und ein effizienterer Be-
trieb der Wärmepumpe erreicht.
dem Pufferspeicher BH ...-5 nur für die Kühlung ober-
halb des Taupunkts über Wand-, Boden-, Decken-
heizung oder Gebläsekonvektoren geeignet.
bedienung CR 10 H mit Luftfeuchtefühler erforder-
lich. Abhängig von der Raumtemperatur und der
Luftfeuchte wird die minimal zulässige Vorlauftempe-
ratur errechnet.
Kontakt zum Umschalten vom Heiz- in den Kühlbetrieb
zur Verfügung gestellt.
punktfühler MK2 am Vorlauf zu den Kühlkreisen erfor-
derlich. Abhängig von der Rohrführung können
mehrere Taupunktfühler erforderlich sein.
Kühlbetrieb beibehalten.
SEC 20 und MM 200 angeschlossen werden. Maximal-
last am Relaisausgang: 2 A, cos  > 0,4.
0...10-V-Signal gesteuert.
sen:
– die Temperaturfühler T0, T1 und der Taupunktfüh-
ler MK2,
– das externe Umschaltventil VC0,
– die Zirkulationspumpe PW2.
– die Komponenten MC..., TC..., PC... und VC... der
Heiz-/Kühlkreise.
