6.6 NET-module bij meer dan 16 elektronische voorschakelapparaten
(EVA)
Bij deze toepassing kan de besturing NET-module meer dan 16 EVA's regelen doordat
NET-module door een externe DALI-spanningsvoorziening van spanning wordt voorzien.
Componenten
DALI-spanningsvoorziening
ƒ
Armaturen (max. 64 EVA's)
ƒ
NET-module
ƒ
Aansluitschema
PE
N
L
DA
DA
DA
PS

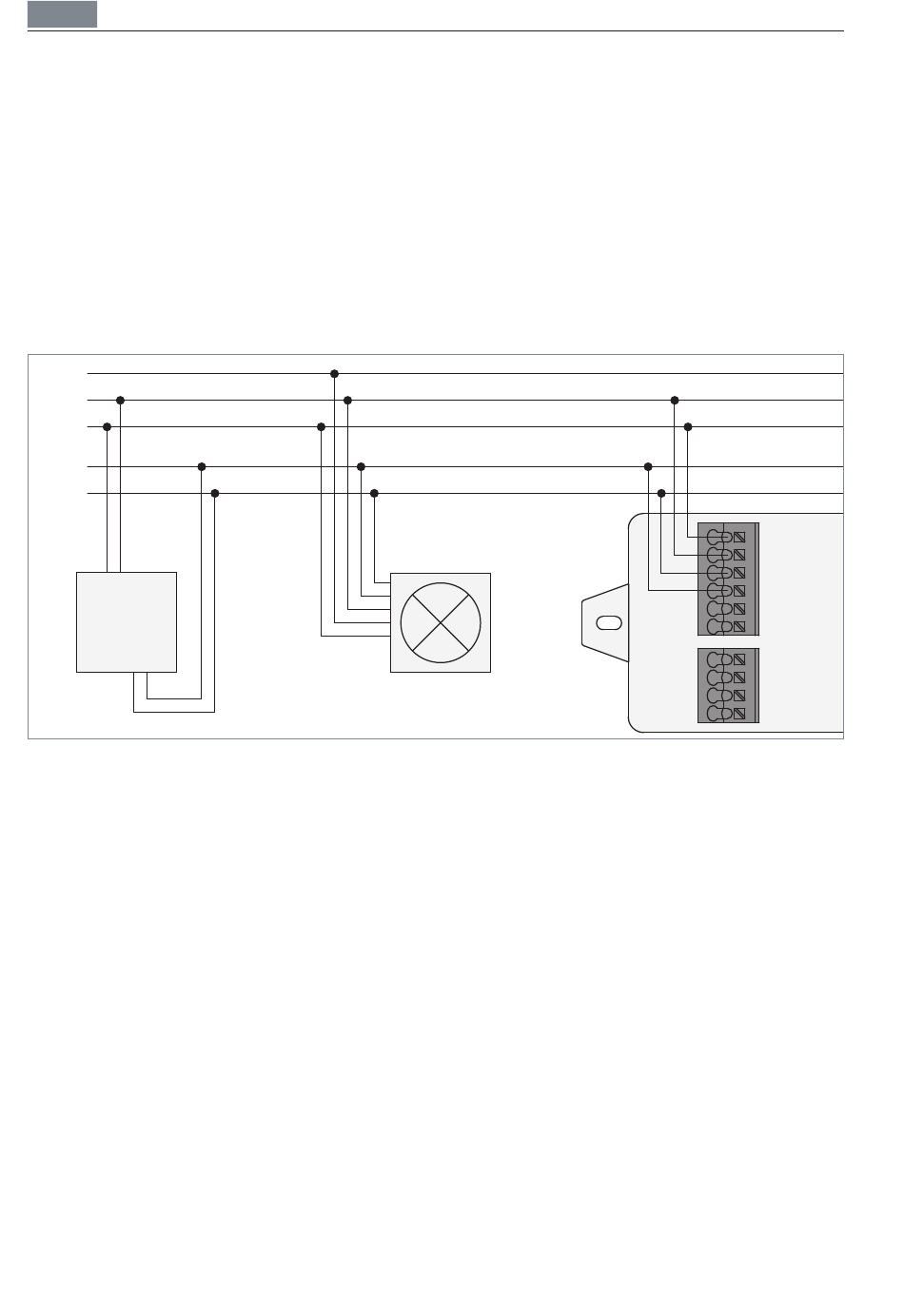

Fig. 12: Aansluitschema: NET-module bij meer dan 16 EVA's.
26
Toepassingen
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
