Toepassingen
6.3

VTL in-/uitschakelen en boost

Bij deze toepassing kan VTL via een externe DALI-scènemodule worden bediend. Daar-
bij kunnen de knoppen van functies worden voorzien, zoals bijvoorbeeld de boost-functie
waarbij de armaturen met vol vermogen bij ca. 4000 K worden gebruikt.
Componenten
DALI-scènemodule (scènes: 15, 14 ,13 ... 0)
ƒ
OPMERKING: De scènes 15 en 14 zijn bij de NET-modules vast ingesteld en kun-
nen niet worden veranderd. De scène 13 is ingesteld, maar kan worden veranderd.
Indeling:
- scène 15 = boost-functie
- scène 14 = dagverloop
- Scène 13 = uit
DALI-spanningsvoorziening
ƒ
Armaturen
ƒ
- Bij interne spanningsvoorziening: max. 16 elektronische voorschakelapparaten (EVA)
- Bij externe spanningsvoorziening: max. 64 EVA's
NET-module
ƒ
Aansluitschema
PE PE
N
L
DA
DA
DA
PS

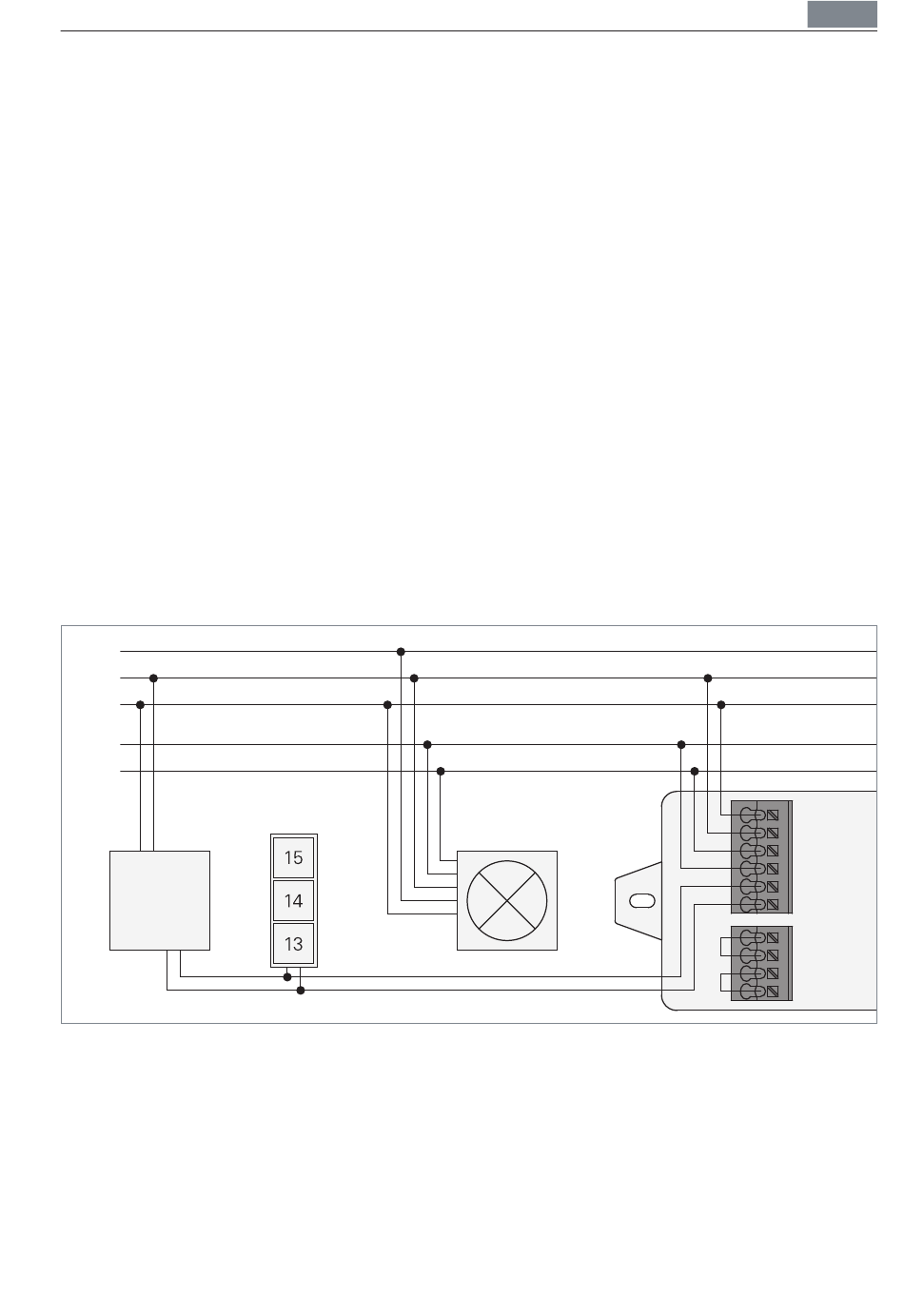

Fig. 8: Aansluitschema: VTL in-/uitschakelen en boost-functie, interne spanningsvoorziening.
TIP: Als u de externe DALI-spanningsvoorziening voor de DALI-leidingen gebruikt kunt u
de interne spanningsvoorziening van de NET-module gebruiken voor de DALI-scènemo-
dule, zie Fig. 9.
