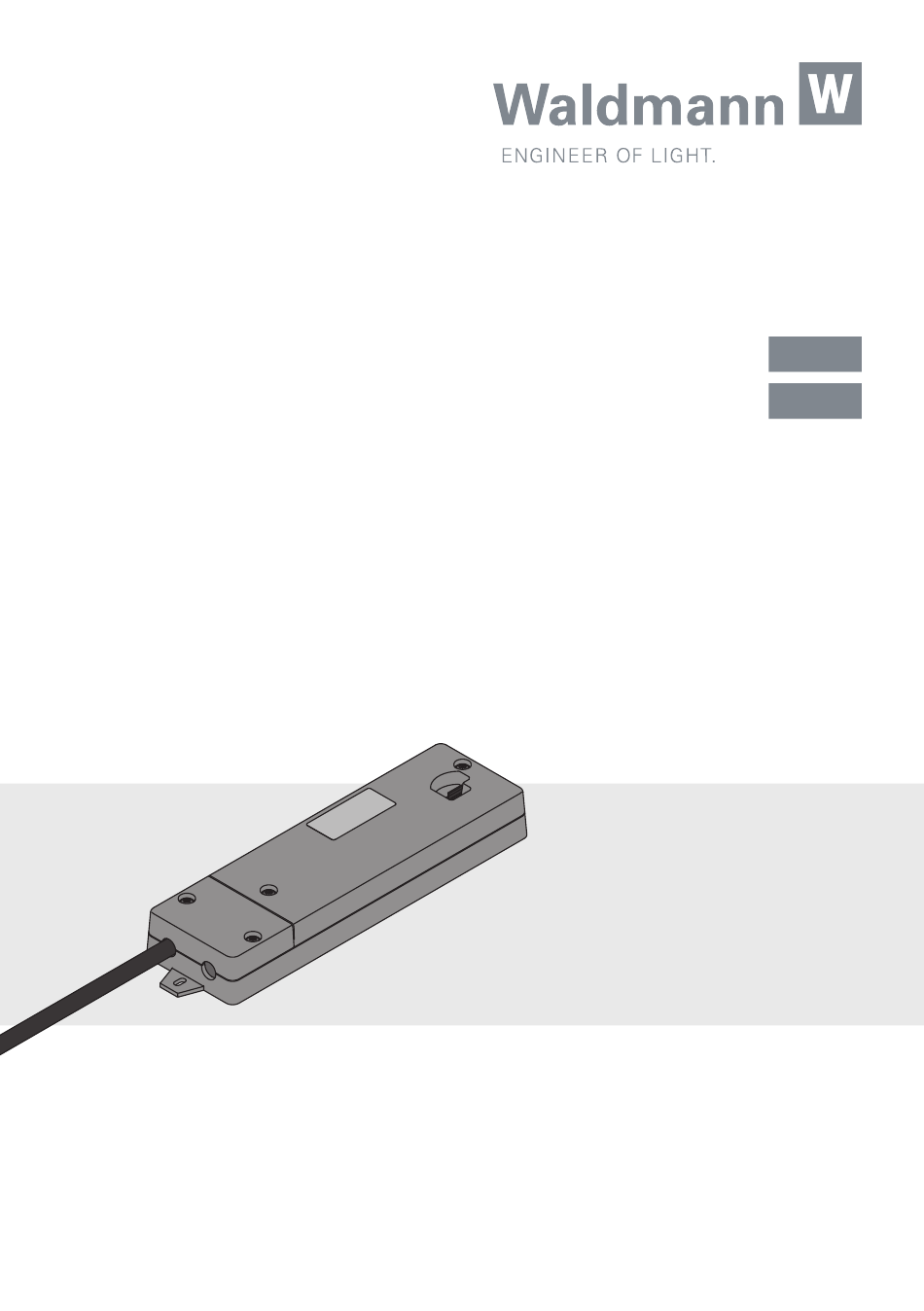

- Seite 1 Installationsanleitung Installatiehandleiding NET-Modul Externe Steuerung Externe besturing...
-
Seite 3: Willkommen Bei Waldmann
Ihr Waldmann-Team Welkom bij Waldmann Hartelijk dank dat u voor een product van het merk Waldmann hebt gekozen. Hoogste productkwaliteit en een klantvriendelijke service zijn de basis voor het wereldwijd expan- derende succes van de Waldmann-producten. Indien u een beroep wilt doen op onze service, is ons serviceteam voor u bereikbaar:... -
Seite 4: Inhaltsverzeichnis
VTL Ein-/Ausschalten und Boost ............... 11 VTL Ein-/Ausschalten und Tageslicht- und Präsenzsensorik ...... 12 NET-Modul als DALI-Teilnehmer im Gebäudemanagement ...... 13 NET-Modul bei mehr als 16 elektronischen Vorschaltgeräten (EVG) ..14 Technische Daten ....................15 7 .1 Kompatibilität .................... 15 7 .2... -
Seite 5: Zu Ihrer Sicherheit
VTL für eine biodynamische Beleuchtung und somit natürliche Lichtwirkung bei raumorientierten Leuchten. Dazu können mehrere Pendel-, Ein- oder Anbauleuch- ten über DALI mit dem NET-Modul verbun- den werden. Die Leuchten simulieren automatisch das natürliche Licht, das der jeweiligen Tages- zeit entspricht. Änderungen im Tagesver- lauf erfolgen jede Minute und sind somit kaum wahrnehmbar. -
Seite 6: Überblick

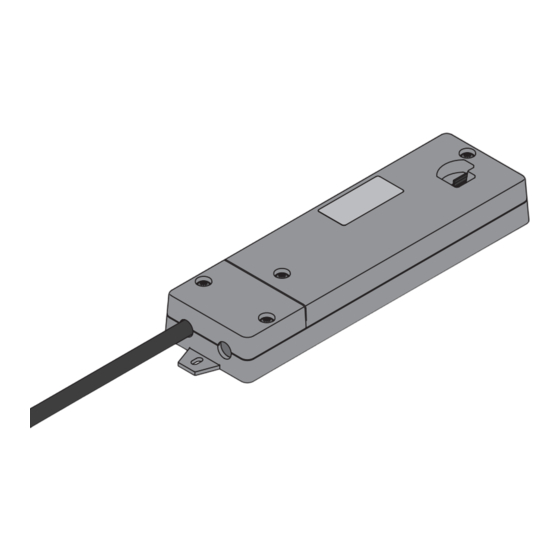

Netzanschluss (Phase) 50/60 Hz Netzanschluss (Nullleiter) DA OUT DALI-Ausgang Fig. 1: NET-Modul. Leuchtenanschluss Das NET-Modul ist die zentrale Kompo- nente, um biodynamisches Licht über DA OUT DALI-Ausgang Raumleuchten zu erzeugen. Leuchtenanschluss Im NET-Modul ist eine Echtzeituhr integ- DA IN DALI-Eingang riert. -
Seite 7: Sd-Speicherkarte
Bezeichnung Leuchte Fig. 2: SD-Speicherkarte. Die SD-Speicherkarte enthält alle Informa- DALI-Spannungs- tionen zur Steuerung des biodynamischen versorgung Lichts und gibt sie über das NET-Modul an die angeschlossenen Leuchten weiter. Weitere Komponenten DALI- HINWEIS: Für diese Steuerung sind verschie- DALI-Gateway Gateway dene Komponenten als Zubehör verfügbar. -
Seite 8: Installation
Steckplatz F des NET-Moduls, siehe X Lösen Sie die Schrauben A an der Abde- Fig. 5. ckung B am NET-Modul und entfernen X Versorgen Sie das NET-Modul mit Span- Sie die Abdeckung, siehe Fig. 3. nung. Fig. 4: Zugentlastungen entfernen. -
Seite 9: Anwendungsfälle
ƒ VTL Ein-/Ausschalten und Tageslicht- und Präsenzsensorik ƒ NET-Modul als DALI-Teilnehmer im Gebäudemanagement ƒ NET-Modul bei mehr als 16 elektronischen Vorschaltgeräten (EVG) ƒ VTL Ein-/Ausschalten Bei diesem Anwendungsfall kann VTL über einen externen Netzschalter manuell ein- und ausgeschaltet werden. HINWEIS: Wenn das System mit Spannung versorgt wird, starten die angeschlossenen Leuchten mit einer warmen Farbtemperatur. -
Seite 10: Vtl Ein-/Ausschalten Und Dimmen
Somit kann die Helligkeit der aktuellen Lichtsitu- ation eingestellt werden. Komponenten DALI-Drehdimmer ƒ Leuchten ƒ Bei interner Spannungsversorgung: max. 16 elektronische Vorschaltgeräte (EVG) Bei externer Spannungsversorgung: max. 64 EVG NET-Modul ƒ Anschlussschema DA OUT DA OUT DA IN DA IN DA PS 1 DA PS... -
Seite 11: Vtl Ein-/Ausschalten Und Boost
Szene 14 = Tagesverlauf Szene 13 = Aus DALI-Spannungsversorgung ƒ Leuchten ƒ Bei interner Spannungsversorgung: max. 16 elektronische Vorschaltgeräte (EVG) Bei externer Spannungsversorgung: max. 64 EVG NET-Modul ƒ Anschlussschema DA OUT DA OUT DA IN DA IN DA PS 1... -
Seite 12: Vtl Ein-/Ausschalten Und Tageslicht- Und Präsenzsensorik
Tageslicht und Präsenz gesteuert werden. Komponenten DALI-Sensor ƒ Leuchten ƒ Bei interner Spannungsversorgung: max. 16 elektronische Vorschaltgeräte (EVG) Bei externer DALI-Spannungsversorgung: max. 64 EVG NET-Modul ƒ Anschlussschema DA OUT DA OUT DA IN DA IN DA PS 1 DA PS... -
Seite 13: Net-Modul Als Dali-Teilnehmer Im Gebäudemanagement
Anwendungsfälle NET-Modul als DALI-Teilnehmer im Gebäudemanagement Bei diesem Anwendungsfall wird die Steuerung NET-Modul als vollständiger DALI-Teilneh- mer (Slave) im Gebäudemanagement (Master) eingesetzt. Somit kann jedes NET-Modul über DALI adressiert werden. HINWEIS: Die Szenen 15 und 14 sind bei den NET-Modulen fest belegt für „Boost-Funk- tion“... -
Seite 14: Net-Modul Bei Mehr Als 16 Elektronischen Vorschaltgeräten (Evg)
Anwendungsfälle NET-Modul bei mehr als 16 elektronischen Vorschaltgeräten (EVG) Bei diesem Anwendungsfall kann die Steuerung NET-Modul mehr als 16 EVG steuern, indem NET-Modul durch eine externe DALI-Spannungsversorgung versorgt wird. Komponenten DALI-Spannungsversorgung ƒ Leuchten (max. 64 EVG) ƒ NET-Modul ƒ Anschlussschema... -
Seite 15: Technische Daten
Leistungsschild des NET-Moduls, das Sie Schutzklasse an der Oberseite des NET-Moduls finden. Schutzart IP 20 Kompatibilität Betriebsart Dauerbetrieb NET-Modul ist mit allen Leuchten kompa- Technische EN 61347-2-11 tibel, deren EVG dem DALI-Standard nach Sicherheits- IEC 62386 Device Type 6 entsprechen. prüfung Tab. 5: Klassifizierung. - Seite 16 Inhoudsopgave Voor uw veiligheid ..................... 17 VTL ........................17 NET ........................17 Overzicht......................18 Leveringsomvang ..................18 NET-module ....................18 SD-geheugenkaart ..................19 Andere componenten ................19 Installatie ......................20 Toepassingen .....................21 VTL in-/uitschakelen ..................21 VTL in-/uitschakelen en dimmen ...............22 VTL in-/uitschakelen en boost ..............23 VTL in-/uitschakelen en daglicht- en aanwezigheidssensoriek ....24 NET-module als DALI-deelnemer in het gebouwenmanagement ....25 NET-module bij meer dan 16 elektronische voorschakelapparaten (EVA) ..26...
-
Seite 17: Voor Uw Veiligheid
NET-module, de installa- nagementsysteem. Met VTL wordt het tie ervan, verschillende toepassingen met natuurlijk verloop van het daglicht gesi- Waldmann-armaturen en andere externe muleerd met de desbetreffende kleur- componenten. temperatuur en lichtsterkte. Zo wordt de hormoonproductie positief beïnvloed en... -
Seite 18: Overzicht
ƒ DALI-spanningsvoorziening Groep 1: warme kleur ƒ OPMERKING: In de afleveringstoestand Bij Waldmann-armaturen is dit reeds inge- wordt de interne spanningsvoorziening steld in de fabriek. gebruikt. De interne spanningsvoorziening is met draadbruggen tussen de aansluitin- gen G en H en tussen I en J verbonden,... -
Seite 19: Sd-Geheugenkaart
NET-module door aan de aangesloten armaturen. Andere componenten DALI- OPMERKING: Voor deze besturing zijn DALI-gateway Gateway verschillende componenten verkrijgbaar als accessoire. Informatie hierover vindt u op onze homepage www.waldmann.com Tab. 2: Andere componenten. Symbool Benaming Netschakelaar AAN/UIT DALI-draaidimmer DALI-scènemodule DALI-sensor... -
Seite 20: Installatie
Installatie Installatie Fig. 5: SD-kaart insteken. X Steek geheugenkaart E in slot F van de Fig. 3: Afdekking verwijderen. NET-module, zie Fig. 5. X Draai de schroeven A aan de afdek- X Voorzie de NET-module van stroom. king B aan de NET-module los en ver- wijder de afdekking, zie Fig. -
Seite 21: Toepassingen
Toepassingen Toepassingen Er zijn verschillende toepassingen en mogelijke combinaties van de afzonderlijke compo- nenten. In dit hoofdstuk worden de hoofdtoepassingen genoemd en beschreven. VTL in-/uitschakelen ƒ VTL in-/uitschakelen en dimmen ƒ VTL in-/uitschakelen en boost ƒ VTL in-/uitschakelen en daglicht- en aanwezigheidssensoriek ƒ... -
Seite 22: Vtl In-/Uitschakelen En Dimmen
Toepassingen VTL in-/uitschakelen en dimmen Bij deze toepassing kan VTL via een externe DALI-draaidimmer in- en uitgeschakeld en gedimd worden. Daarmee kan de helderheid van de actuele lichtsituatie worden ingesteld. Componenten DALI-draaidimmer ƒ Armaturen ƒ Bij interne spanningsvoorziening: max. 16 elektronische voorschakelapparaten (EVA) Bij externe spanningsvoorziening: max. -
Seite 23: Vtl In-/Uitschakelen En Boost
Toepassingen VTL in-/uitschakelen en boost Bij deze toepassing kan VTL via een externe DALI-scènemodule worden bediend. Daar- bij kunnen de knoppen van functies worden voorzien, zoals bijvoorbeeld de boost-functie waarbij de armaturen met vol vermogen bij ca. 4000 K worden gebruikt. Componenten DALI-scènemodule (scènes: 15, 14 ,13 ... -
Seite 24: Vtl In-/Uitschakelen En Daglicht- En Aanwezigheidssensoriek
Toepassingen DA OUT DA OUT DA IN DA IN DA PS 1 DA PS DA PS 3 DA PS Fig. 9: Aansluitschema: VTL in-/uitschakelen en boost-functie, externe spanningsvoorziening. VTL in-/uitschakelen en daglicht- en aanwezigheidssensoriek Bij deze toepassing kan VTL via een externe DALI-sensor en daarmee door daglicht en aanwezigheid geregeld worden. -
Seite 25: Net-Module Als Dali-Deelnemer In Het Gebouwenmanagement
Toepassingen NET-module als DALI-deelnemer in het gebouwenmanagement Bij deze toepassing wordt de besturing NET-module ingezet als volledige DALI-deelnemer (slave) in het gebouwenmanagement (master). Daarmee kan iedere NET-module worden geadresseerd via DALI. OPMERKING: De scènes 15 en 14 zijn bij de NET-modules vast ingesteld voor „Boost-func- tie“... -
Seite 26: Net-Module Bij Meer Dan 16 Elektronische Voorschakelapparaten (Eva)
Toepassingen NET-module bij meer dan 16 elektronische voorschakelapparaten (EVA) Bij deze toepassing kan de besturing NET-module meer dan 16 EVA's regelen doordat NET-module door een externe DALI-spanningsvoorziening van spanning wordt voorzien. Componenten DALI-spanningsvoorziening ƒ Armaturen (max. 64 EVA's) ƒ NET-module ƒ... -
Seite 27: Technische Gegevens
Technische gegevens Technische gegevens Classificatie Benaming Waarde OPMERKING: De gegevens op het type- plaatje dat u op de bovenkant van de Beschermings- NET-module vindt, zijn van toepassing. klasse Beveiligings- IP 20 Compatibiliteit graad NET-module is compatibel met alle arma- Modus continubedrijf turen, waarvan het EVA voldoet aan de DALI-standaard volgens IEC 62386 Device... - Seite 28 Herbert Waldmann GmbH & Co. KG Peter-Henlein-Straße 5 D-78056 Villingen-Schwenningen Telefon +49 (0) 77 20 / 601 - 0 Telefax +49 (0) 77 20 / 601 - 290 www.waldmann.com info@waldmann.com...
