- Seite 1 PULSE PIR Leuchtensteuerung Bedienungsanleitung Vers. IV...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Sehr geehrter Kunde, Bedienteile Allgemeines diese Bedienungsanleitung gilt zusätzlich zur Leuchten-Gebrauchsanwei- - Sicherheitshinweise sung. Beachten Sie besonders die in der Gebrauchsanweisung aufgeführ- ten Sicherheithinweise! Bedienung Die Bedienungsanleitung informiert über zusätzliche Einstellmöglichkeiten an Leuchten mit PULSE PIR-Steuerung. Die hier beschriebenen Funktio- nen gehen über die allgemeinen Bedienungsmöglichkeiten an der Leuchte - Bedienung allgemein hinaus und werden üblicherweise nur selten benötigt. -
Seite 3: Bedienteile

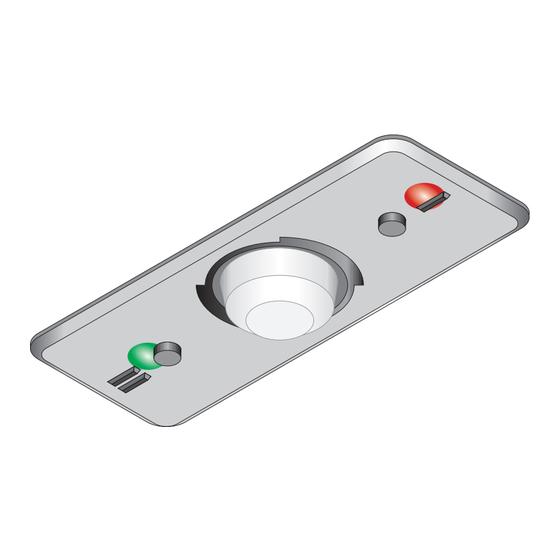

Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Bedienteile Sensor-Bedienteil „PULSE PIR“ Menü-Struktur „PULSE PIR - Vers. IV“ Funktionen Fig. 1 EIN/AUS Lichtniveau wechseln Lichtniveau ändern Parametrier- funktionen Ebene1 Hinterleuchtung ändern Externes Schalten Einbrennfunktion Schreibschutz Lichtregelung Präsenzsteuerung Demomode Ebene 2 Empfindlichkeit hoch Einschaltautomatik Dualsensorik Sensor LED... -
Seite 4: Allgemeines
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Allgemeines Gültigkeit der Anleitung Sicherheitshinweise Abkürzungen und Symbole: Diese Anleitung ist gültig für fol- Lesen Sie unbedingt die Leuchten- LED konstant leuchtend Achtung, gende Leuchten: gebrauchsanweisung, bevor Sie die Begleitpapiere beachten! Leuchte in Betrieb nehmen! - Leuchten mit PULSE PIR LED blinkend Wichtige information... -
Seite 5: Bedienung
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Bedienung Fig. 2 Bedien- und Werkseinstellung Wiederherstellung der Anzeigeelemente Werkseinstellung LED II LED I Die Leuchten werden werksseitig so eingestellt, dass sie zunächst Alle Bedien- und Einstellfunktionen Die Standardeinstellungen werden ohne Veränderung der Einstellun- können vom Sensor-Bedienteil [Fig. -
Seite 6: Bedienung Allgemein
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Bedienung-Allgemeines Fig. 2 Bedienelemente Anzeige LED II LED I Über die beiden Tasten [I und II] am Das gewählte Lichtniveau wird durch die LED I oder die LED II Sensor lassen sich, je nach betätig- angezeigt: ter Taste, verschiedene Funktionen aufrufen:... -
Seite 7: Bedienung Hauptfunktionen
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Bedienung-Hauptfunktionen Fig. 2 Einschalten Lichtniveau verändern Drücken Sie die Taste I - die Leuchte Drücken Sie die Taste I (Niveau I) LED II LED I schaltet auf Lichtniveau I. oder die Taste II (Niveau II) und halten sie gedrückt. - Seite 8 Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Grundeinstellung verändern - Teil 1 Fig. 2 Wechsel in den Wechsel der Einstellebene Wechsel der Funktion Parametriermodus LED II LED I Bei wiederholtem Drücken der Ist die gewünschte Einstellebene Halten Sie beide Tasten [I und beiden Tasten [I und II] um jeweils 5 erreicht wird die Einstellung der II] gleichzeitig für 10 Sekunden...
-
Seite 9: Grundeinstellung Verändern - Teil 2
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Grundeinstellung verändern - Teil 2 Fig. 2 Einstellung verändern Parametriermodus verlassen LED II LED I Die LED I zeigt durch Dauerlicht Nachdem 10 Sekunden keine oder Blinken an, ob eine Funktion Taste gedrückt wurde, wird der aktiv (EIN) oder inaktiv (AUS) ist, Parametriermodus wieder verlas- z. -
Seite 10: Liste Der Funktionen
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Liste der Funktionen Fig. 2 Folgende Funktionen können gewählt werden: LED II LED I Die fett gedruckten Werte entsprechen der Standard-Werkseinstellung Ebene Funktion LED II LED I Benennung Funkt. 1.1: weiß blinkend grün Hinterleuchtung EIN/AUS Taste I Funkt. -
Seite 11: Ebene
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Grundeinstellungen ändern - Wechsel der Einstellebene Fig. 2 Betätigung Anzeige LED II LED I Einstellebene 1 aufrufen beide Tasten drücken LED II blinkt weiß Taste I LED II für mind. 10 Sekunden Taste II Sensor Einstellebene 2 aufrufen beide Tasten nochmals drücken... -
Seite 12: Grundeinstellungen Ändern - Einstellebene
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Grundeinstellungen ändern - Einstellebene 1 Fig. 2 Betätigung Anzeige LED II LED I Einstellebene 1 aufrufen beide Tasten drücken LED II blinkt weiß für mind. 10 Sekunden Taste I LED II Taste II Sensor Funktion 1.1 Hinterleuchtung EIN/AUS... - Seite 13 Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Grundeinstellungen ändern - Einstellebene 1 (Fortsetzung) Fig. 2 Betätigung Anzeige LED II LED I Funktion 1.2 aufrufen Externes Schalten EIN/AUS LED II blinkt weiß Taste II 1x drücken LED I LED I rot Taste I Funktion 1.3 aufrufen Einbrennfunktion EIN/AUS...
- Seite 14 Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Grundeinstellungen ändern - Einstellebene 2 Fig. 2 Betätigung Anzeige LED II LED I Einstellebene 2 aufrufen beide Tasten drücken LED II blinkt rot LED II 1 x für 10 Sekunden und Taste I 1 x für 5 Sekunden Taste II Sensor...
- Seite 15 Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Grundeinstellungen ändern - Einstellebene 2 (Fortsetzung) Fig. 2 Betätigung Anzeige LED II LED I Funktion 2.2 aufrufen Einschaltautomatik EIN/AUS LED II blinkt rot Taste II 1x drücken LED I LED I rot Taste I Funktion 2.3 aufrufen Dualsensorik EIN/AUS Taste II...
- Seite 16 Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Grundeinstellungen ändern - Einstellebene 3 Fig. 2 Betätigung Anzeige LED II LED I Einstellebene 3 aufrufen (Funktion 3.1 - 3.6) LED II blinkt grün beide Tasten drücken LED II 1 x für 10 Sekunden und Taste I 2 x für 5 Sekunden LED I abhängig von eingestellter...
- Seite 17 Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Grundeinstellungen ändern - Einstellebene 4 Fig. 2 Betätigung Anzeige LED II LED I Einstellebene 4 aufrufen (Funktion 4.1 - 4.6) LED II blinkt blau beide Tasten drücken LED II 1 x für 10 Sekunden und Taste I 3 x für 5 Sekunden LED I abhängig von eingestellter...
-
Seite 18: Erklärung Der Funktionen (Teil 1)
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Erklärung der Funktionen (Teil 1) Fig. 2 Funktion 1.1 Funktion 1.2 Funktion 1.3 LED II LED I Hinterleuchtung Externes Schalten Einbrennfunktion Funktion zum Ein- und Auschal- Funktion zum Betrieb der Leuchte Funktion zum Einbrennen der ten der Logo-Hinterleuchtung bei über externe Schaltelemente. -
Seite 19: Erklärung Der Funktionen (Teil 2)
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Erklärung der Funktionen (Teil 2) Fig. 2 Funktion 1.4 Funktion 1.5 Funktion 1.6 LED II LED I Schreibschutz Lichtregelung Präsenzsteuerung Funktion zum Zulassen oder Ver- Funktion zum automatischen Nach- Funktion zum Erfassen der Präsenz hindern von Einstellungsverände- regeln der eingestellten Helligkeit von Personen. -
Seite 20: Erklärung Der Funktionen (Teil 3)
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Erklärung der Funktionen (Teil 3) Fig. 2 Funktion 1.7 LED II LED I Demomode Funktion zur Demonstration und zum Test der Leuchtenfunktionen. Taste I Die Funktion ist standardmäßig auf „AUS“ geschaltet, d.h. der Demo- mode ist nicht in Funktion. -
Seite 21: Erklärung Der Funktionen (Teil 4)
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Erklärung der Funktionen (Teil 4) Fig. 2 Funktion 2.1 Funktion 2.2 Funktion 2.3 LED II LED I Empfindlichkeit hoch Einschaltautomatik Dualsensorik Funktion zum Ändern der Empfind- Funktion zum Zulassen oder Un- Funktion zur Einstellung der Be- lichkeit der Präsenzsteuerung. -
Seite 22: Erklärung Der Funktionen (Teil 5)
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Erklärung der Funktionen (Teil 5) Fig. 2 Funktion 2.4 Funktion 2.5 Funktion 2.6 LED II LED I Sensor LED Dauerbetrieb Parametrierschutz Funktion zum Ein- und Ausschalten Funktion zum Einstellen auf Dau- Funktion zum Aktivieren des Para- der beiden LEDs im Sensor-Be- erbetrieb. -
Seite 23: Erklärung Der Funktionen (Teil 6)
Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Erklärung der Funktionen (Teil 6) Fig. 2 Funktion 4.1 - 4.6 Funktion 2.7 Funktion 3.1 - 3.6 LED II LED I Sonderfunktion Nachlaufzeit Präsenzreichweite Funktion zum Einstellen des Er- Die Sonderfunktion ist nicht nutz- Funktion zum Einstellen der Zeit bar. - Seite 24 Bedienungsanleitung Leuchtensteuerung „PULSE PIR - Vers. IV“ Ausgabe: 05.05.2011...
