5.

Installatie

A
B

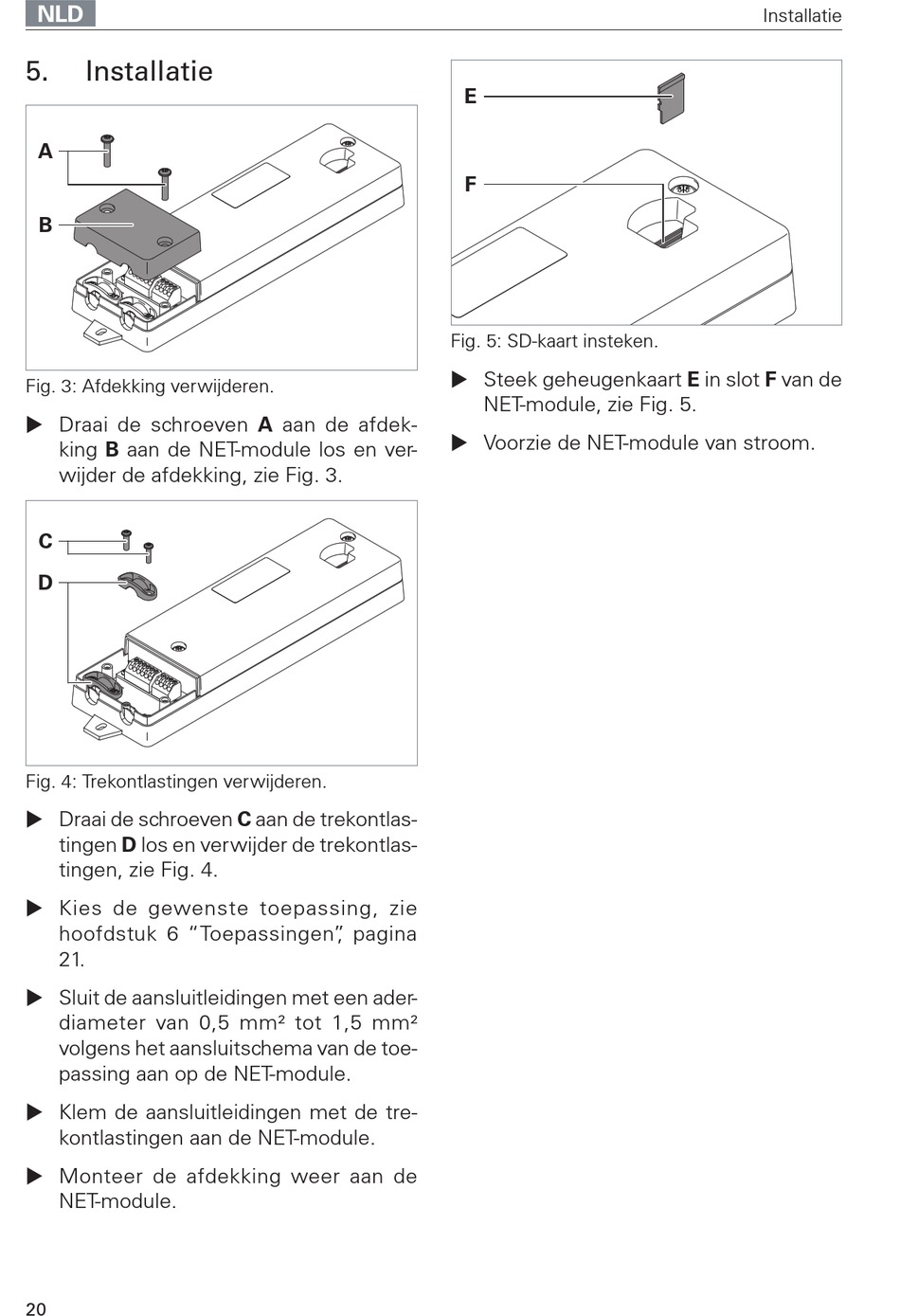

Fig. 3: Afdekking verwijderen.
X Draai de schroeven A aan de afdek-
king B aan de NET-module los en ver-
wijder de afdekking, zie Fig. 3.
C
D
Fig. 4: Trekontlastingen verwijderen.
X Draai de schroeven C aan de trekontlas-
tingen D los en verwijder de trekontlas-
tingen, zie Fig. 4.
X Kies de gewenste toepassing, zie
hoofdstuk 6 "Toepassingen" , pagina
21.
X Sluit de aansluitleidingen met een ader-
diameter van 0,5 mm² tot 1,5 mm²
volgens het aansluitschema van de toe-
passing aan op de NET-module.
X Klem de aansluitleidingen met de tre-
kontlastingen aan de NET-module.
X Monteer de afdekking weer aan de
NET-module.
20
E
F
Fig. 5: SD-kaart insteken.
X Steek geheugenkaart E in slot F van de
NET-module, zie Fig. 5.
X Voorzie de NET-module van stroom.
