NET-Modul bei mehr als 16 elektronischen Vorschaltgeräten (EVG)
Bei diesem Anwendungsfall kann die Steuerung NET-Modul mehr als 16 EVG steuern,
indem NET-Modul durch eine externe DALI-Spannungsversorgung versorgt wird.
Komponenten
DALI-Spannungsversorgung
ƒ
Leuchten (max. 64 EVG)
ƒ
NET-Modul
ƒ
Anschlussschema
PE
N
L
DA
DA
DA
PS

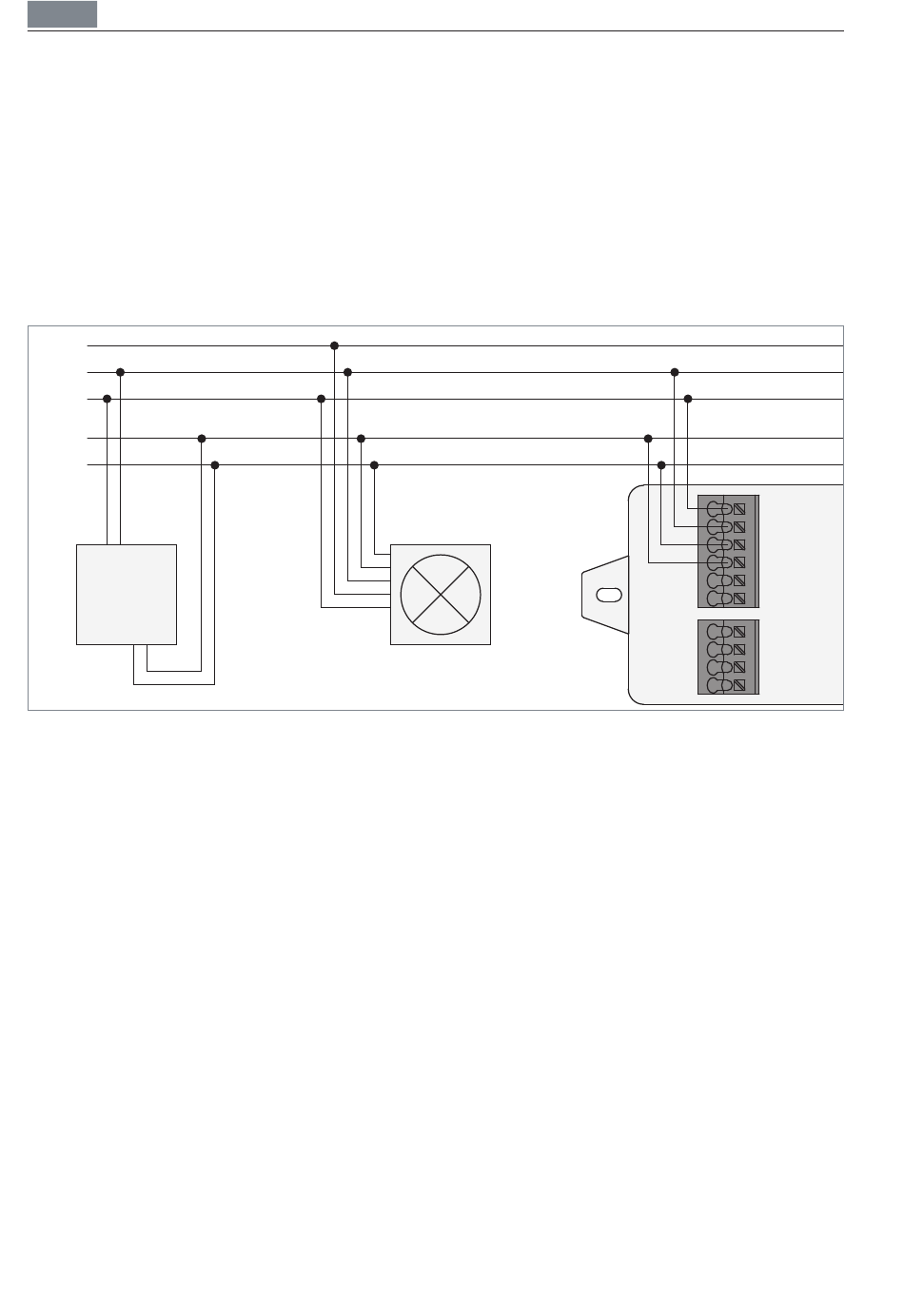

Fig. 12: Anschlussschema: NET-Modul bei mehr als 16 EVG.
14
Anwendungsfälle
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS
2
DA PS 3
DA PS
4
