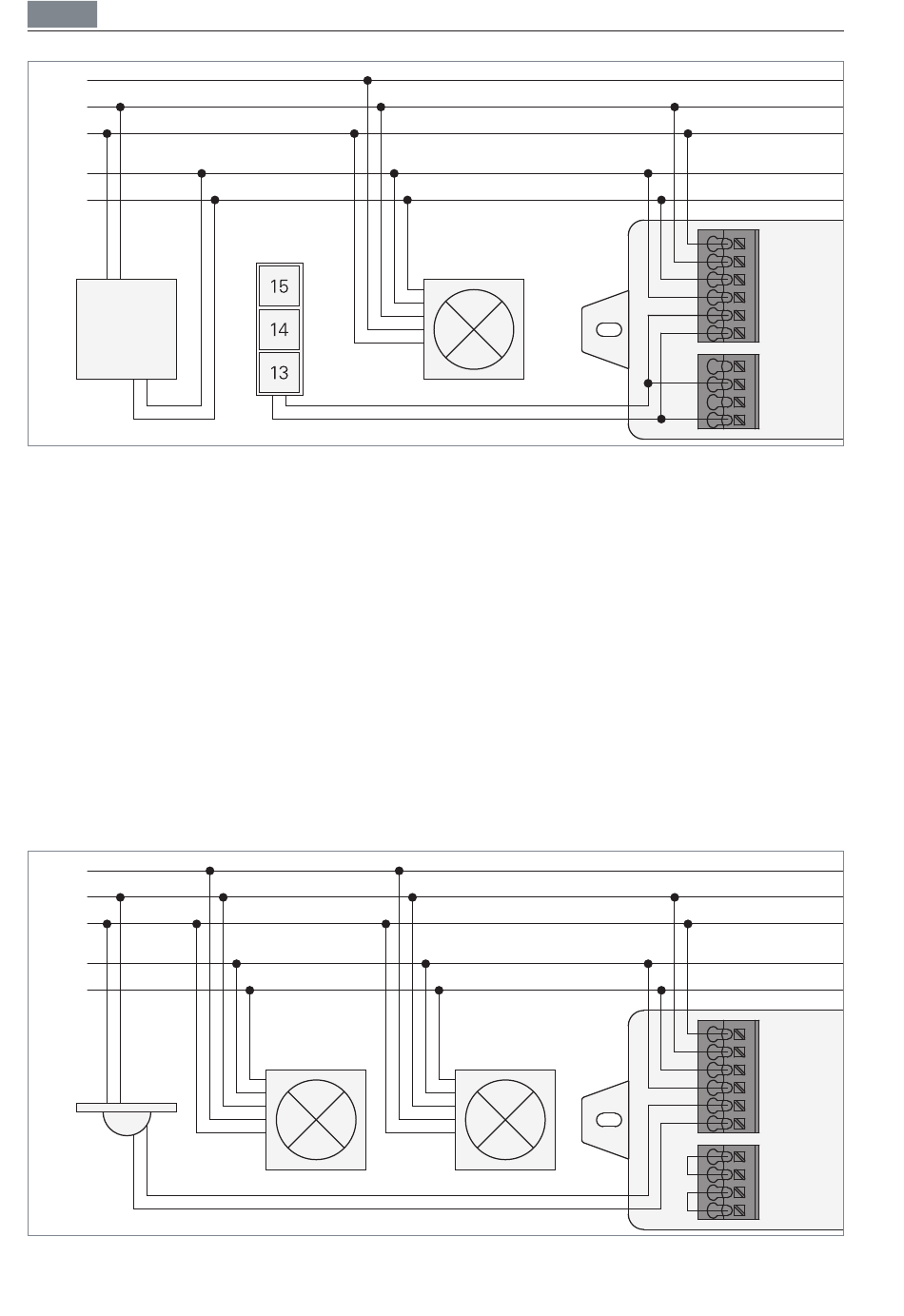

Fig. 9: Aansluitschema: VTL in-/uitschakelen en boost-functie, externe spanningsvoorziening.
6.4

VTL in-/uitschakelen en daglicht- en aanwezigheidssensoriek

Bij deze toepassing kan VTL via een externe DALI-sensor en daarmee door daglicht en
aanwezigheid geregeld worden.
Componenten
DALI-sensor
ƒ
Armaturen
ƒ
- Bij interne spanningsvoorziening: max. 16 elektronische voorschakelapparaten (EVA)
- Bij externe spanningsvoorziening: max. 64 EVA's
NET-module
ƒ
Aansluitschema
PE
N
L
DA
DA
Fig. 10: Aansluitschema: VTL in-/uitschakelen en daglicht- en aanwezigheidssensoriek, interne
spanningsvoorziening.
24
Toepassingen
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
