NLD
4.

Overzicht

4.1

Leveringsomvang

NET-module

ƒ
SD-geheugenkaart
ƒ
4.2 NET-module

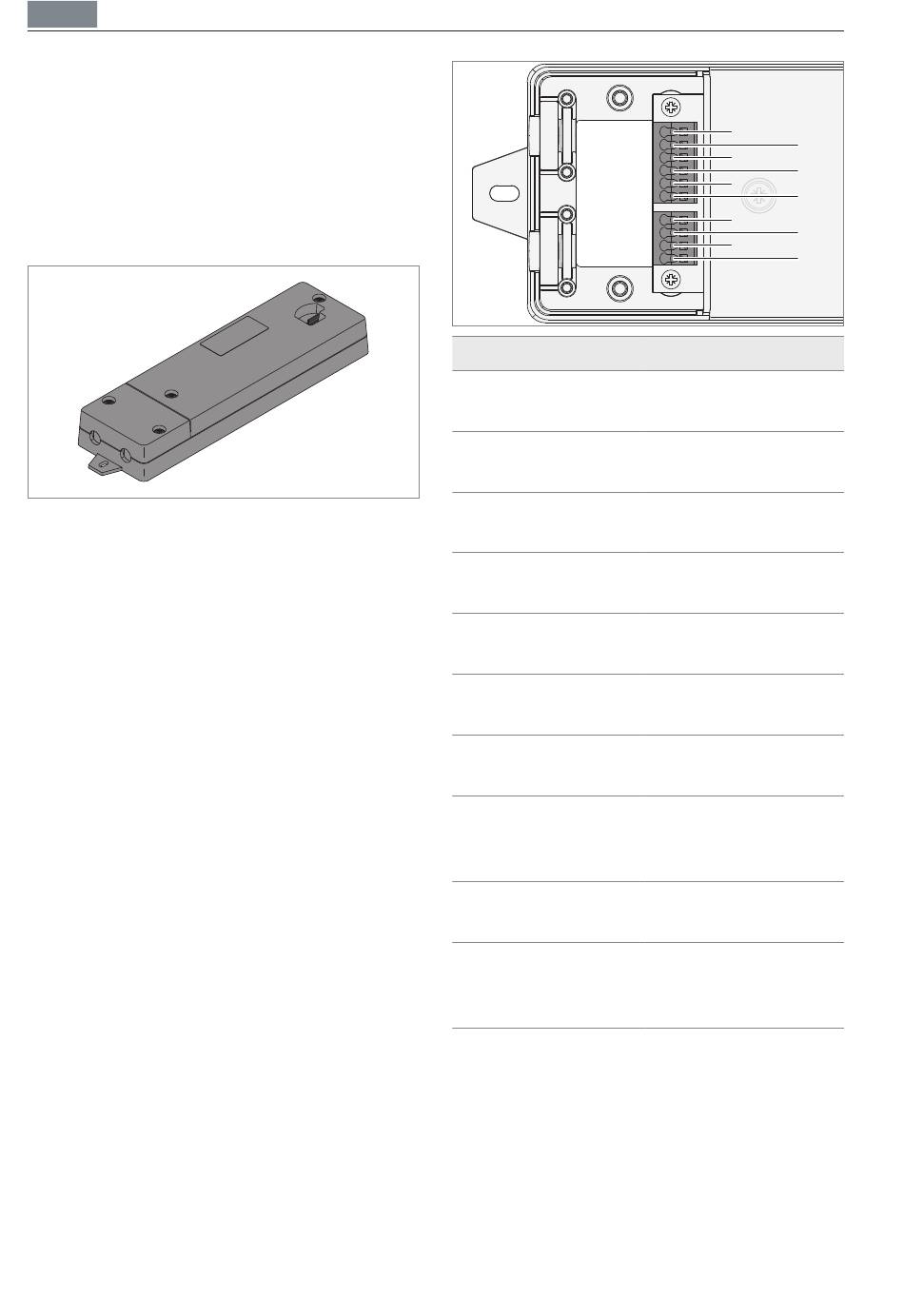

Fig. 1: NET-module.
De NET-module is de centrale component
om biodynamisch licht op te wekken via
pendelarmaturen.
In de NET-module is een real time klok geïn-
tegreerd. Een lithium batterij zorgt ervoor
dat de klok ook bij uitval van de netspan-
ning doorloopt en alle gegevens bewaard
blijven. Als basis voor het verzetten van de
klok (zomertijd/wintertijd) is een kalender
tot het jaar 2060 opgeslagen.
Aansluitingen aan de NET-module
Alle DALI-aansluitingen komen overeen
met de DALI-standaard volgens IEC 62386
Device Type 6. De DALI-uitgang werkt vol-
gens het broadcast-principe. Dit betekent
dat alle aangesloten armaturen zich gelijk
gedragen. Om het biodynamisch licht op
te wekken moeten de armaturen als volgt
voorgeconfigureerd zijn:
Groep 0: koude kleur
ƒ
Groep 1: warme kleur
ƒ
Bij Waldmann-armaturen is dit reeds inge-
steld in de fabriek.
18
100-240V L
50/60 Hz N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 3
Nr. Benaming
A
100-240V L--
B
50/60 Hz N-
C
DA OUT
D DA OUT
E DA IN
F DA IN
G
DA PS 1
H
DA PS 2
I DA PS 3
J DA PS 4
Tab. 1: Aansluitingen aan de NET-module.
DALI-spanningsvoorziening
OPMERKING: In de afleveringstoestand
wordt de interne spanningsvoorziening
gebruikt. De interne spanningsvoorziening
is met draadbruggen tussen de aansluitin-
gen G en H en tussen I en J verbonden,
zie Tab. 1.
Overzicht
A
B
C
D
E
F
G
H
2
I
J
4
Beschrijving
Stroomaansluiting
(fase)
Stroomaansluiting
(nuldraad)
DALI-uitgang arma-
tuuraansluiting
DALI-uitgang arma-
tuuraansluiting
DALI-ingang stuur-
aansluiting
DALI-ingang stuur-
aansluiting
DALI-ingang span-
ningsvoorziening
DALI-uitgang
interne spannings-
voorziening
DALI-ingang span-
ningsvoorziening
DALI-uitgang
interne spannings-
voorziening
