Installation
1
3
5
2

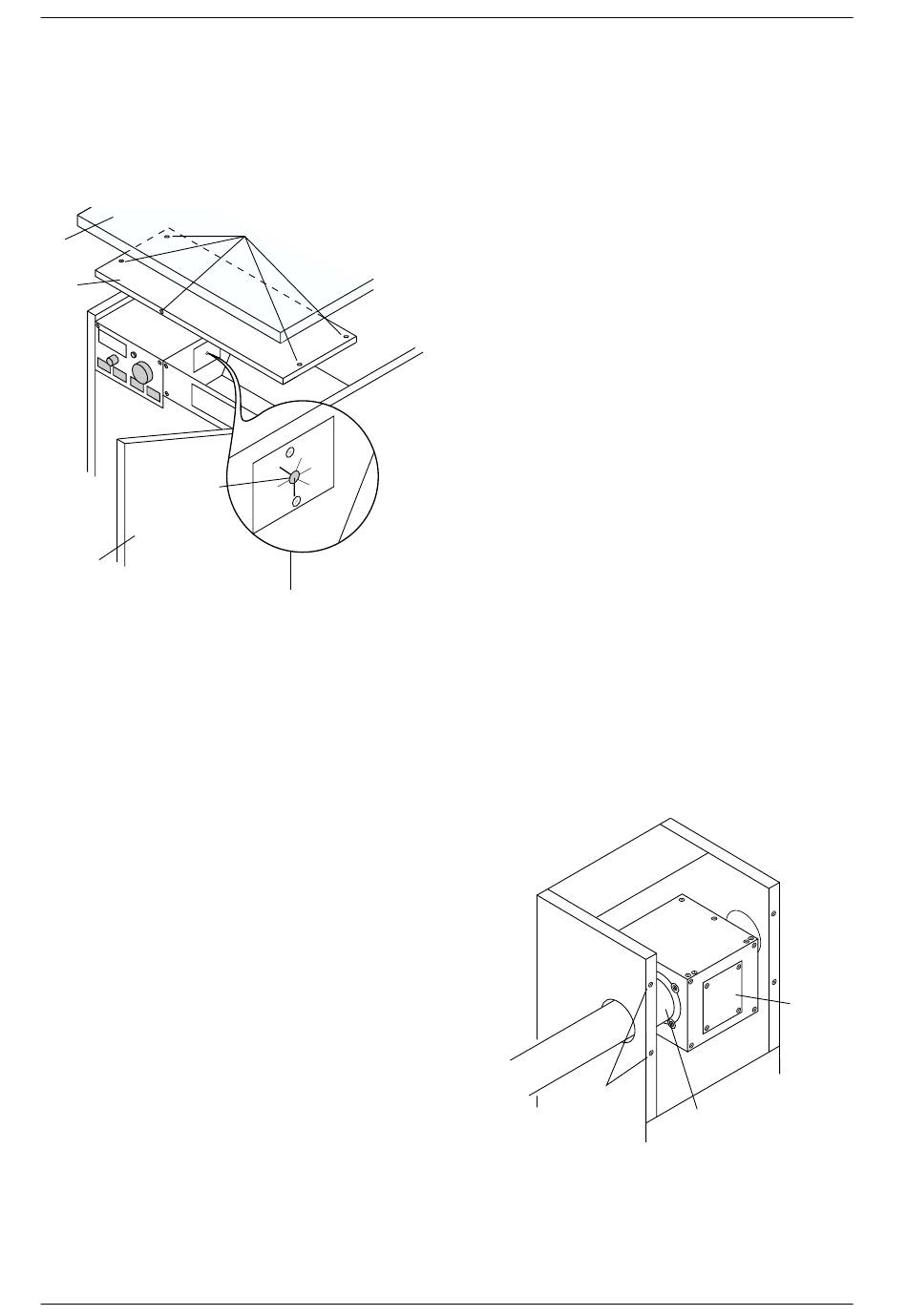

Bild 7
➜ Obere Abdeckung (1) entfernen.
➜ Kesseltür (2) öffnen.
➜ Oberes Schaltkastenabdeckblech (3) nach Lösen
der 5 Schrauben (4) entfernen.
➜ Minimaltemperaturbegrenzer (5) einstellen.

6.2.12 Gasanschluss

Gaszuleitung von Baurückständen reinigen.
Die Anschlussdimension ist entsprechend dem
Gasanschlusswert bei Erdgas nach Arbeitsblatt
G 600 (TRGI) und bei Flüssiggas nach TRF 1996
festzulegen.
Dichtheitsprüfung der Gasleitung ohne Kessel durch-
führen ; Prüfdruck nicht über die Gasarmatur ablas-
sen.
Max. zulässiger Prüfdruck
60 mbar.
In älteren Gasnetzen empfiehlt es sich, einen groß-
flächigen druckverlustarmen Gasfilter vorzuschalten.
14
4
°
2 0
°
1 0
1 )
0 E °
3 0
1 2
( T A
°
4 0
0 °
°
4 5
2 )
Z 1
( T R
6 720 604 467-18.1DD
der Gasarmatur

6.2.13 Thermische Absperreinrichtung

Die Kessel sind werkseitig mit einem Gaseckhahn
R 1/2 mit thermischer Absperreinrichtung ausgerüs-
tet. Dieser ist nach öffnen der Kesseltür, von vorne
zugänglich.
6.2.14 Flüssiggasanlagen unter Erdgleiche
Das Gerät erfüllt die Anforderungen der TRF 1996
Abschnitt 7.7 bei der Aufstellung unter Erdgleiche.
Wir empfehlen den Einbau eines bauseitigen
Magnetventils, dadurch wird die Flüssiggaszufuhr nur
während einer Wärmeanforderung freigegeben.
6.2.15 Dichtheitskontrolle (Kesselblock)
Vor der Inbetriebnahme:
Kesselblock mit mindestens 1,5 x PMS auf Dichtheit
prüfen (nach EN 297).
Maximal zulässiger Prüfdruck 2 x PMS.
Beispiel mit PMS = 4 bar:
- minimaler Prüfdruck = 1,5 x 4 bar =
- maximaler Prüfdruck = 2 x 4 bar
Alle internen Verschraubungen und Verbindung-
en, gas- und heizungsseitig sind zu überprüfen, erfor-
derlichenfalls nachzuziehen. Interne Verbindungs-
stellen können durch Belastungen, die beim
Transport und bei der Montage auftreten, undicht
werden.
6.2.16 Abgasabführung
Platz für den Kessel so wählen, dass die Abgase auf
dem kürzesten Weg in die Abgasanlage geleitet wer-
den.
Die Abgase können waagerecht nach hinten bzw.
nach links oder rechts abgeführt werden.
1
Bild 8
6 bar
= 8 bar
3
2
6 720 604 467-19.1DD
