Anschlüsse

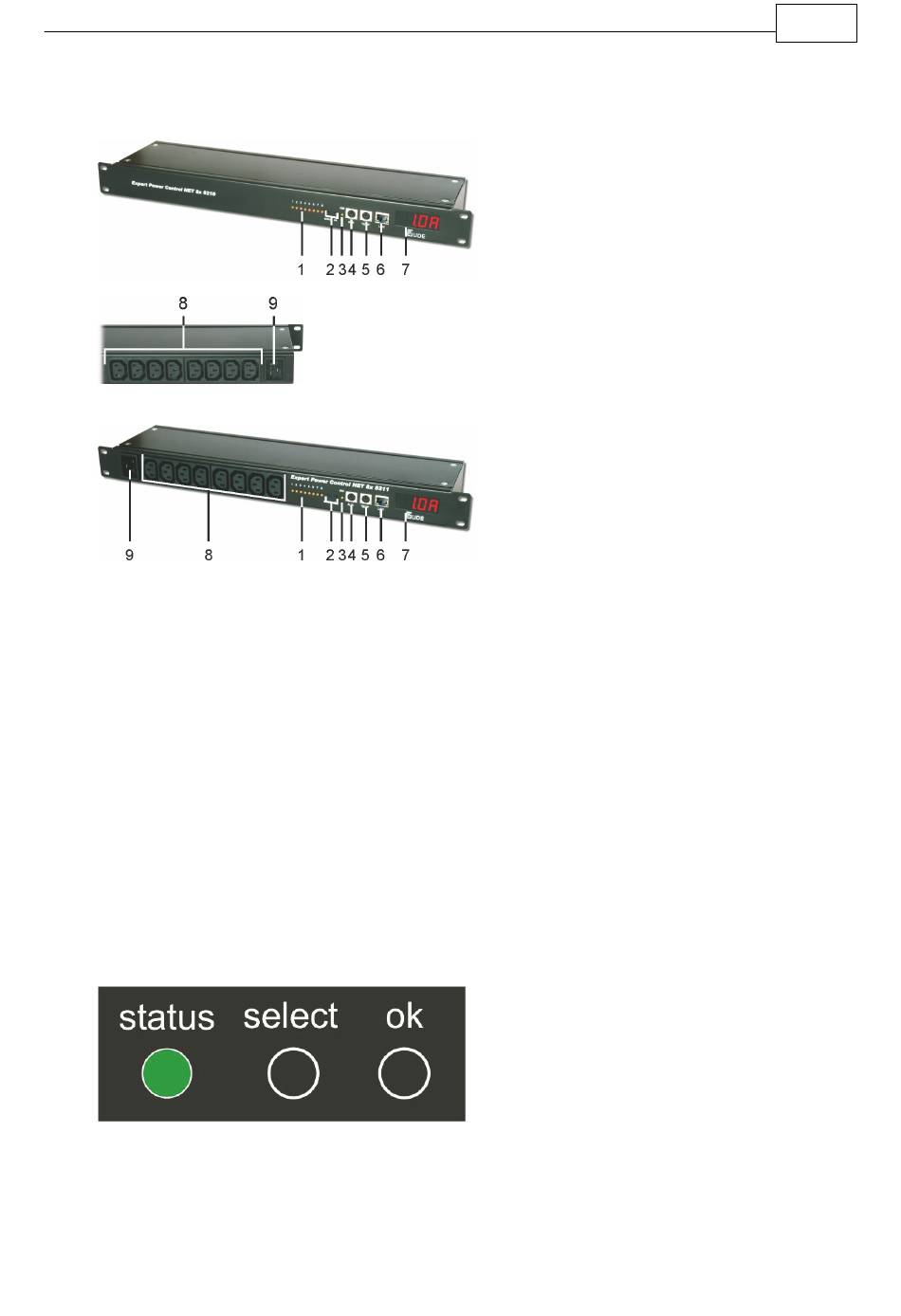

Anschlüsse Expert Power Control NET 8x 8210
Anschlüsse Expert Power Control NET 8x 8211
1) Power Port LEDs
2) Taster "select" und "ok"
3) StatusLED
4) Aux-Anschluss für serielles Adapterkabel oder Sensor
5) TEMP-Anschluss für Sensor
6) Netzwerkanschluss (RJ45)
7) Display
8) 8 Power Ports (IEC C13, max. 10A)
9) Stromanschluss (IEC C20, max. 16A)
3.3

Anschluss und Inbetriebnahme

1.) Verbinden Sie das Netzanschlusskabel mit dem Netzstromanschluss auf der Rückseite des Expert PDU energy 8301
und stecken Sie es in eine Steckdose. Expert PDU energy 8301 startet nun und ist kurz darauf betriebsbereit.
2.) Stecken Sie das Netzwerkkabel in den Ethernetanschluss (b) auf der Vorderseite des Expert PDU energy 8301 und ver-
binden Sie es mit Ihrem Netzwerk.
3.) Schließen Sie die Verbraucher an die Power Ports auf der Rückseite (bei Expert Power Control 8210), der Vorderseite
(bei Expert Power Control 8211) des Expert PDU energy 8301 an.
3.4

Status LED

Die Status-LED zeigt Ihnen verschiedene Zustände direkt am Expert PDU energy 8301 an:
·
rot: Das Gerät ist nicht mit dem Ethernet verbunden.
·
orange: Das Gerät ist mit dem Ethernet verbunden, die TCP/IP Einstellungen sind nicht zugewiesen
·
grün: Das Gerät ist mit dem Ethernet verbunden, die TCP/IP Einstellungen wurden vorgenommen.
·
regelmäßig blinkend: Das Gerät befindet sich im Bootloader-Modus.
