Expert Power Control 8210/8211
5 Bedienung
5.1
Bedienung am Gerät

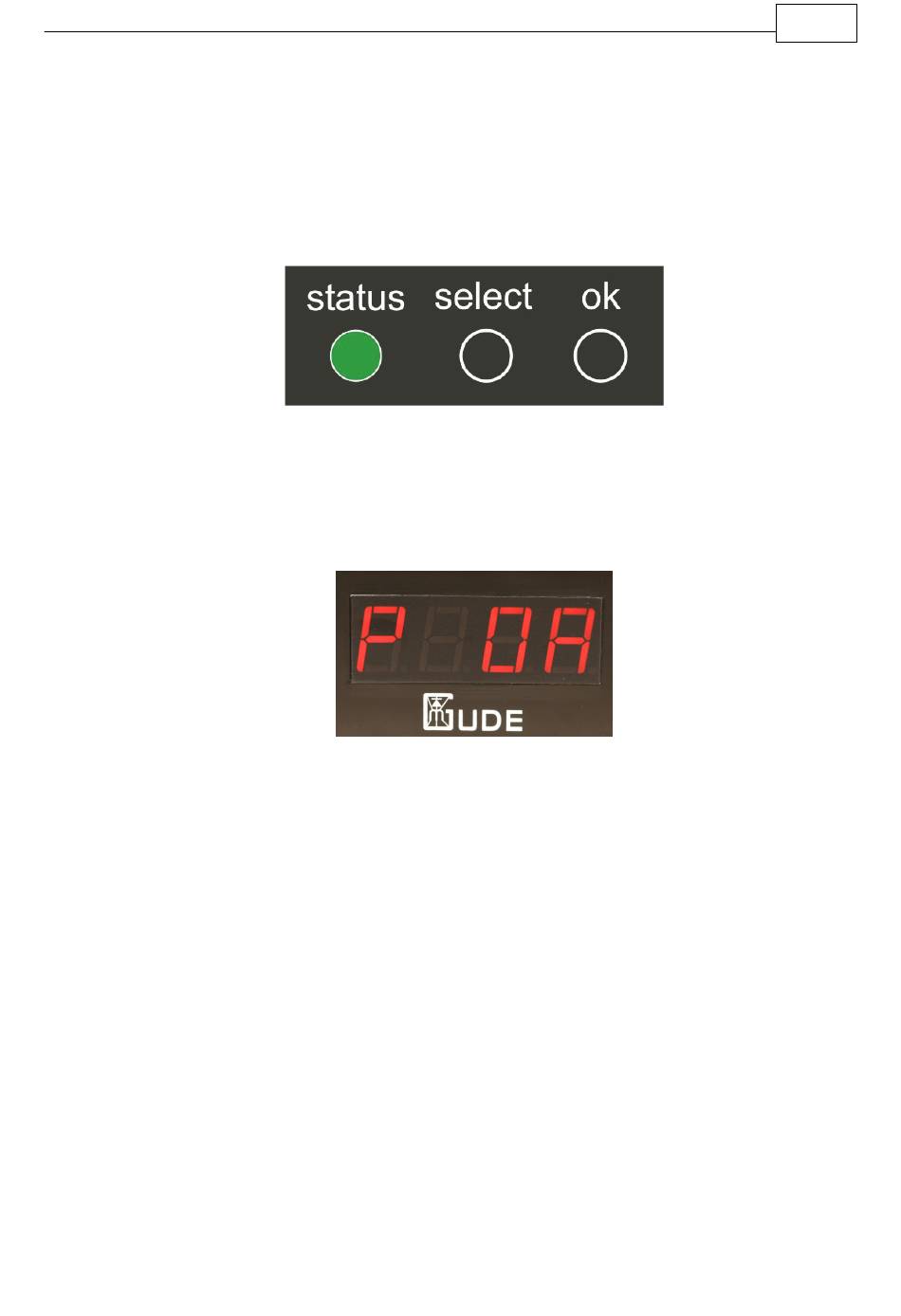

Am Gerät befinden sich die Taster „select" und „ok". Wenn Sie „select" drücken, beginnt die LED für Power Port 1 zu blinken,
d.h. Power Port 1 ist ausgewählt. Drücken Sie „select" erneut, um den nächsten Power Port auszuwählen. Im Display wird zu-
sätzlich der aktuell ausgewählte Power Ports angezeigt. Halten Sie „ok" für zwei Sekunden gedrückt, um den Schaltzustand
des Power Ports zu ändern.
Den aktuellen Schaltzustand des jeweiligen Power Ports erkennen Sie an der Farbe mit der die entsprechende LED leuchtet
(rot=ausgeschaltet/grün=eingeschaltet).
Im Display können Sie folgende Informationen ablesen:
·
Messwerte der bis zu zwei angeschlossenenen Sensoren
·
IP Adresse
·
Gesamtstrom
·
Peakstrom (Zeitachse im Webinterface einstellbar)
Drücken Sie den Taster "ok" um zwischen den Informationen zu wechseln.
5.2
Bedienung über das Webinterface
Rufen Sie das Webinterface des Expert PDU energy 8301 auf:
http://"IP-Adresse des Expert PDU energy 8301"/ und loggen Sie sich ein.
20
Konfiguration
